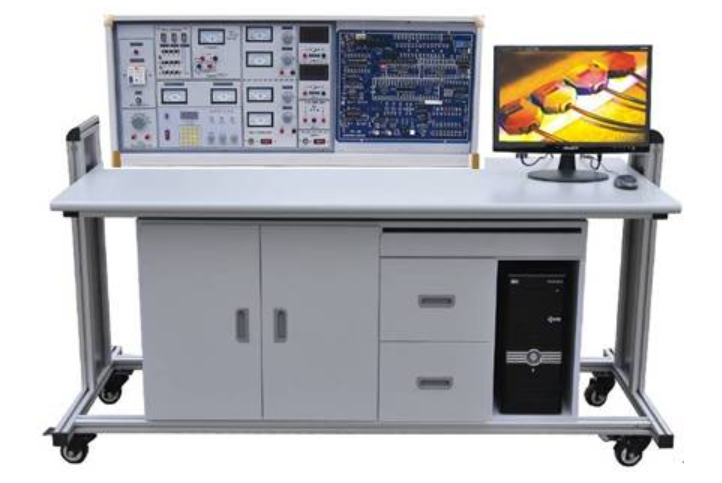

模電、數電、微機接口及微機應用綜合實驗室成套設備
在當今電子信息技術與計算機科學高度融合的背景下，高等院校及職業院校的電子、計算機、自動化等相關專業急需功能強大、配置完善的實驗教學平臺。本模電、數電、微機接口及微機應用綜合實驗室成套設備正是為滿足這一核心需求而精心研發。本設備專為86系列微機原理課程深度定制，廣泛吸納了各院校一線教師的寶貴意見，不僅強化了系統的開發靈活性與擴展能力，更創新性地實現了模擬電子技術實驗、數字電路實驗、微機原理與接口實驗及微機控制應用實驗的完美融合。這套微機接口與微機應用綜合實驗設備，成功構建了一個開放、創新的實驗環境，有力支撐了從專業基礎到課程設計乃至畢業設計的全鏈條教學，真正實現了“一機多用、節省資源、提升效能”的建設目標，是實驗室一步到位、提升規模的理想選擇。
一、 產品核心優勢與教學意義
本套模電數電微機接口綜合實驗臺的研制，具有深遠的教學意義和實踐價值：
高度集成，節約資源：創新性地將專業基礎課（模電、數電）、專業課（微機原理）、綜合實踐（微機應用）的實驗功能融為一體。一套設備即可滿足多門課程、多個層次的實驗需求，極大節省了實驗室空間、設備采購資金及后期管理維護成本。
開放平臺，激發創新：設備提供了開放的硬件平臺和豐富的接口，旨在提高學生的獨立思維能力、動手能力和解決復雜工程問題的能力。特別是新增的微機控制實驗，如步進電機、直流電機控制等，使得微機原理的學習從理論深度走向應用廣度。
配置齊全，教學無憂：為配套本微機原理與接口實驗設備，我們專門為教師編寫了詳盡的實驗指導書，涵蓋實驗?zāi)康摹㈦娐吩韴D及完整的匯編語言與C語言參考程序，并附贈程序軟盤，極大減輕了教師的備課與實驗輔導負擔，使教學更專注、更高效。
二、 設備詳細功能與結構解析
本微機接口及微機應用綜合實驗室設備主要由實驗臺主體構成，結構科學，功能分區明確。
（一）實驗臺核心功能區
1. 高精度、多路輸出電源系統
輸入：AC 220V±5%，50Hz，帶電源指示燈。
輸出：具備保險絲和漏電保護開關雙重安全機制。
A組：低壓交流電源，3-24V分七檔可調，輸出電流1.5A，帶電流指示。
B組：兩路獨立0-30V直流穩壓電源，繼電器自動換擋，連續可調，輸出電流2A，具備預設式限流保護。
C組：固定+5V直流穩壓電源，輸出電流0.5A，為數字電路提供核心電壓。
D組：單相市電輸出插座，方便外接儀器。
2. 高性能功率輸出函數發生器/頻率計
采用DDS數字頻率合成技術，產生高精度正弦波、方波、三角波。
大屏幕LCD實時顯示頻率、波形和衰減值。
頻率范圍寬：0.1Hz ~ 3MHz，支持鍵盤直輸設定。
正弦波輸出幅度≥10V，具備20dB/40dB衰減；方波占空比1%-99%可調。
內置高精度頻率計，測量范圍高達100MHz，自動量程切換。
3. 微機接口與微機應用模塊
微機接口部分：標配PC總線擴展卡、8279鍵盤顯示接口、六位數碼管顯示。集成經典接口芯片電路：I/O地址譯碼、8255并行口、8253定時/計數器、ADC0809模數轉換、DAC0832數模轉換等。
微機應用部分：集成聲傳感器、繼電器、喇叭、直流電機與步進電機驅動電路，可完成豐富的微機控制課程設計與畢業設計項目。
4. 輔助電路與測量單元
提供多種規格IC插座（40P、20P、16P、14P）、邏輯電平開關、LED顯示、標準時鐘源（1MHz、2MHz）及邏輯筆。
七段譯碼器及數碼管顯示單元。
外配高精度交直流二用數字電壓表（0-99.9V）和電流表（0-1000mA），精度達0.5級。
三、 實驗室成套設備構成與配置（以24座標準實驗室為例）
本套模電數電綜合實驗系統采用模塊化、透明化設計，配置豪華，具體清單如下：
構成部分 | 規格/型號 | 單位 | 數量 | 說明 |
|---|---|---|---|---|
1. 教師主控臺 | 上海中義 | 套 | 1 | 含示教功能，可無線控制所有學生臺電源 |
2. 學生實驗臺 | 上海中義 | 臺 | 12 | 每桌配置1臺，為核心操作平臺 |
3. 學生實驗桌 | 上海中義 | 張 | 12 | 鋼木結構，一桌兩座，帶元件儲存柜 |
4. 模電數電透明創新實驗?zāi)K | 上海中義 | 套 | 13 | 詳見表一，元件盒透明可視，插拔式設計 |
5. 微機接口模塊 | 定制 | 套 | 13 | 含PC擴展卡、8279、8255、8253、ADC0809、DAC0832等 |
6. 微機應用模塊 | 定制 | 套 | 13 | 含傳感器、繼電器、電機驅動等控制電路 |
7. 輔助電路模塊 | 上海中義 | 套 | 13 | 含IC座、邏輯開關、LED、時鐘源等 |
8. 工具包 | 標準套裝 | 套 | 13 | 含螺絲刀、剝線鉗、尖嘴鉗、萬用表（MF-47）、數字萬用表等 |
表一：模電/數電透明創新實驗?zāi)K元件清單（每套核心部件）
該模塊囊括了從電阻、電容、電感、二極管、三極管、晶閘管，到核心集成電路（如運放UA741、定時器NE555、功率放大器LA4101、數模/模數轉換芯片DAC0832/ADC0809）以及全系列TTL/CMOS數字邏輯芯片（74LS00、74LS138、74LS160、CD4011等）在內的數百個元器件。所有元件均封裝于透明模塊盒內，標識清晰，耐用且易于管理，完全滿足模擬電子技術實驗和數字電路實驗的所有基礎與拓展需求。
四、 可完成的核心實驗項目匯總
本套設備支持超過一百個實驗項目，是名副其實的綜合實驗室成套設備。
（一）微機接口與微機原理實驗
I/O地址譯碼實驗
簡單與可編程并行接口實驗（8255）
串行通信實驗（8251/8250）
A/D（ADC0809）、D/A（DAC0832）轉換實驗
可編程定時器/計數器實驗（8253）
七段譯碼顯示與中斷控制實驗
DMA通訊實驗
（二）微機應用與控制實驗（課程/畢業設計）
競賽搶答器、數字錄音機、電子琴實驗
交通燈控制、繼電器控制實驗
步進電機與直流電機控制實驗
集成電路測試、8279鍵盤與顯示控制實驗
（三）數字電路實驗
涵蓋門電路測試、組合邏輯電路（編碼器、譯碼器、數據選擇器、加法器）、時序邏輯電路（觸發器、計數器、寄存器）、脈沖電路（單穩態、多諧振蕩器）及綜合應用（電子秒表）等超過30個經典實驗。
（四）模擬電子技術實驗
涵蓋半導體器件特性、基本放大電路（單管、多級、差分）、集成運放應用（線性與非線性）、功率放大器、直流穩壓電源、晶閘管可控整流電路等超過20個基礎實驗。利用豐富元件，還可擴展完成負反饋、濾波、波形發生、電源電路等近50個深入研究實驗。
