通用電力拖動實驗室成套設備(帶直流電機實驗)
一、 產品概述與核心優勢
本設備是在成熟穩定的“通用電力拖動實驗室成套設備”基礎上，進行重要功能升級而研制成功的一體化教學平臺。其核心升級在于創新性地增加了交直流調壓環節、直流電機調速環節以及直流電機。因此，本套通用電力拖動實驗室成套設備(帶直流電機實驗)不僅能夠完整涵蓋前代產品的所有實驗內容，更能全面滿足教學大綱對基礎直流電機實驗的深度要求。
該設備的成功研制，精準解決了長期困擾廣大院校的三大難題：直流電機實驗專用元器件難以購置、難以管理，以及由此導致的實驗課程難以開設。通過科學設計，本設備將交直流電機實驗有機融合于一體，實現了教學資源的集約化，顯著節省了實驗室占用面積，節省了管理人員的配置需求，并最終為學校節省了大量資金投入。
本設備以安全可靠為根本，以實驗操作方便為準則，是一套設計完善、功能強大的電力拖動實驗室設備。對于追求高效率、高性價比實驗室建設的學校而言，這款通用電力拖動實驗室成套設備(帶直流電機實驗)無疑是實現一步到位、上規模、上檔次的理想選擇。
二、 研發本產品的重大意義
通用電力拖動實驗室成套設備(帶直流電機實驗)的推出具有重要的現實意義。它徹底打破了學校在開設直流電機相關課程時的資源壁壘，將曾經繁瑣、高成本的實驗準備變得簡單高效。其一體化設計理念，將交流電機與直流電機的實驗平臺完美整合，避免了設備重復購置，極大提升了實驗室的空間利用率和設備使用率。這款安全可靠、操作便捷的電力拖動實驗室設備，是推動相關專業實踐教學標準化、現代化的重要工具，是廣大院校優化實驗室配置、提升教學水平的理想選擇。
三、 設備結構與功能介紹

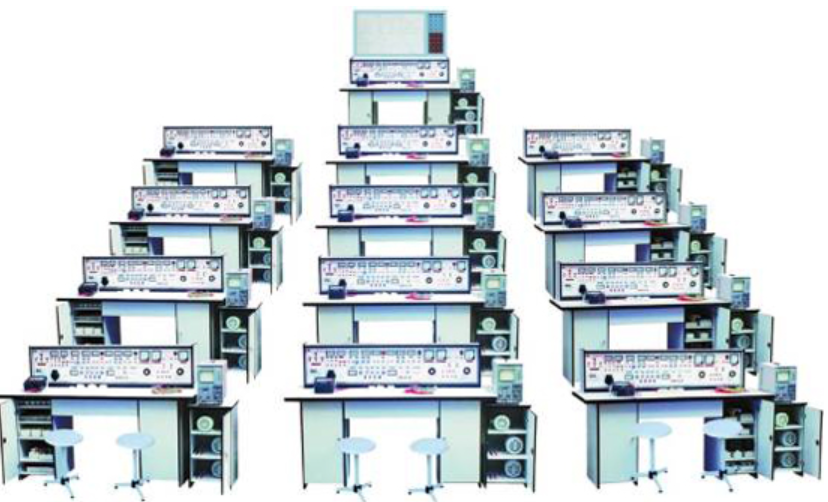

本套通用電力拖動實驗室成套設備(帶直流電機實驗)采用“1臺示教臺+12臺學生臺”的標準配置，結構科學，功能明晰。
1. 學生實驗臺桌
尺寸：160cm × 68cm × 80cm，一臺兩座布局。
結構：桌面左右各設有一個元件儲存柜，用于有序存放實驗元器件；中央抽屜用于放置常用工具，保持桌面整潔。
核心：桌子中部安裝有通用實驗底板，進行實驗時，只需將模塊化元件盒插入底板，即可快速完成電路連接，方便高效。
2. 示教控制臺
具備集中控制功能，可統一管理12張學生實驗臺的電源通斷。
配備大型示教屏，便于教師進行電路演示與原理講解，提升教學效果。
其他主要功能與學生實驗臺保持一致，確保教學示范的準確性與一致性。
3. 通用電力拖動實驗臺核心功能單元
實驗臺是設備的功能中樞，集成了電源、控制、測量與核心實驗?zāi)K：
電源與保護系統：包括電源輸入指示、三相熔斷器(UFU、VFU、WFU)、具備漏電、過載、短路保護功能的總開關，以及電壓換相開關（配合450V電壓表監測三相線電壓）。
測量顯示單元：配備3只2A電流表，分別實時指示U、V、W三相的輸出電流。
安全與輸出：設有急停按鈕，三相四線輸出接線座，三相及220V市電插座。
交直流調壓電源單元（關鍵升級點）：
由獨立開關控制，配有保險座(FU)。
提供0～240V交流可調輸出與0～220V直流可調輸出，由250V電壓表指示。
該單元為豐富的電機實驗提供了靈活的供電保障。
直流電機實驗專用單元（核心特色）：
Ra、Rf調節旋鈕與接線座：用于直流電機調速實驗，可調節電樞電阻和勵磁電阻。
直流電機Ia、If指示表：專門用于監測直流電機運行時的電樞電流(Ia)和勵磁電流(If)。
此單元是本設備能完成全套直流電機啟動、調速、反轉、制動實驗的關鍵。
四、 設備標準配置清單
序號 | 名稱 | 型號/規格 | 單位 | 數量(總) | 備注 |
|---|---|---|---|---|---|
1 | 保險管 | 2安培 | 只 | 78 | |
2 | 交流接觸器 | CJ10-10A 380V | 個 | 78 | 已裝元件盒 |
3 | 指示燈 | ZY-5 | 個 | 39 | 已裝元件盒 |
4 | 整流二極管 | IN5408 | 只 | 65 | 已裝元件盒 |
5 | 電阻 | RX-510Ω/30W | 只 | 39 | 已裝元件盒 |
6 | 鈕子開關 | KN1×2 | 只 | 39 | 已裝元件盒 |
7 | 行程開關 | LX19-001 | 只 | 52 | 已裝元件盒 |
8 | 按鈕（紅） | LA19-11 | 只 | 26 | 已裝元件盒 |
9 | 按鈕（綠） | LA19-11 | 只 | 52 | 已裝元件盒 |
10 | 倒順開關 | KO-3 380V/10A | 只 | 13 | 已裝元件盒 |
11 | 三相閘刀 | 380V 15A | 只 | 13 | 已裝元件盒 |
12 | 三相雙投閘刀 | 380V 15A | 只 | 13 | 已裝元件盒 |
13 | 熱繼電器 | JRO-20/3 | 只 | 26 | 已裝元件盒 |
14 | 時間繼電器 | JS7-1A 380V | 只 | 26 | 已裝元件盒 |
15 | 變壓器 | BK-25W 380V/6.3V/36V | 只 | 13 | 已裝元件盒 |
16 | 導線 | 銅芯線1.13MM | 米 | 若干 | 已裝元件盒 |
17 | 尖咀鉗 | - | 把 | 13 | |
18 | 螺絲刀 | - | 把 | 39 | |
19 | 萬用表 | MF-500型 | 個 | 13 | |
20 | 交流電動機 | Y/Δ 380V | 臺 | 26 | |
21 | 直流電機 | - | 臺 | 13 | 核心實驗部件 |
五、 可完成實驗項目列表
本套通用電力拖動實驗室成套設備(帶直流電機實驗)支持以下經典實驗，涵蓋交流電力拖動與直流電機控制全系列：
閘刀開關正轉控制線路
接觸器點動正轉控制線路
具有自鎖的正轉控制線路
具有過載保護的正轉控制線路
倒順開關控制正反轉控制線路
接觸器聯鎖的正反轉控制線路
按鈕聯鎖的正反轉控制線路
按鈕接觸器復合聯鎖控制線路
自動往返行程控制線路
接觸器控制串聯電阻降壓起動線路
時間繼電器控制串聯電阻降壓控制線路
手動Y/△降壓起動
接觸器控制Y/△降壓起動
時間繼電器控制Y/△降壓起動
QX3-13型Y/△自動起動控制線路
半波整流能耗制動控制線路
全波整流能耗制動控制線路
C620車床電氣控制線路
手動降壓起動
單相運行反接制動控制線路
電動葫蘆電氣控制線路
C6163車床電氣控制線路
控制電路聯鎖控制線路
主電路聯鎖控制線路
直流電機啟動實驗
直流電機的調速實驗
直流電機的反轉實驗
直流電機制動實驗
