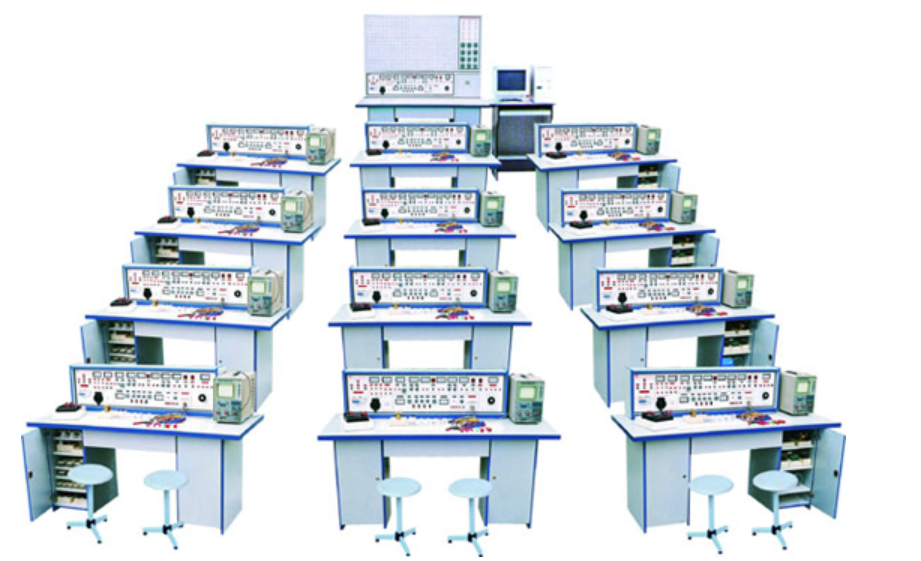

通用電工、電子、電力拖動、（直流電機）四合一實驗室成套設備

通用電工、電子、電力拖動、（直流電機）四合一實驗室成套設備

為滿足現代電工電子與電力拖動一體化教學的全面需求，我校在經典“通用電工、電子、電力拖動實驗室成套設備”的基礎上，成功研發了功能更強大的升級型號。本設備核心創新在于整合了直流電機調速環節與直流實驗電機，使其在完美繼承前代產品所有實驗功能的基礎上，新增了對教學大綱要求的各類基礎直流電機實驗的完整支持。通用電工、電子、電力拖動、直流電機四合一實驗室成套設備的誕生，從根本上解決了長期以來困擾眾多院校的直流電機實驗元器件采購困難、管理繁瑣、課程難以開設的難題。本產品創造性地將電工學、電工原理、電子技術、電力拖動控制線路以及直流電機實驗有機融合于一個平臺，不僅極大節省了實驗室空間、減少了管理人員配置、節約了總體資金投入，更顯著提升了實驗室的管理水平與規劃化程度，大幅減輕了教師的實驗準備工作量。這套通用電工、電子、電力拖動、直流電機四合一實驗室成套設備無疑是各類院校實現實驗室一步到位、上規模、上檔次的理想選擇。

通用電工、電子、電力拖動、直流電機四合一實驗室設備產品特點

本套通用電工、電子、電力拖動、直流電機四合一實驗室成套設備的實驗臺設計具備完善的安全保護措施與齊全的實驗功能。實驗桌中央標配通用電路板，該板采用注塑工藝，表面分布多組互連插孔，實驗時可將透明元件盒在其上任意拼插組合成所需電路。元件盒盒蓋印有永不褪色的清晰元件符號，美觀直觀；采用科學的壓卡式結構，拆裝維修極為便捷。所有元器件均分類存放于實驗桌下部的左右儲物柜內，這一設計極大地提升了設備管理的規范化水平與效率，從根本上減輕了教師的準備負擔。

通用電工、電子、電力拖動、直流電機四合一實驗室設備適用范圍

本設備廣泛適用于高等院校、中等院校、職業院校及技工學校的《電工學》、《電工原理》、《電子技術》等課程的教學實驗?？赏瓿珊w交直流電路、振蕩電路、磁路電路、運算放大器、整流電路、交直流放大電路、數字邏輯電路等在內的數百項電路實驗，特別是完整的直流電機實驗。該通用電工、電子、電力拖動、直流電機四合一實驗室成套設備是現有實驗室設備更新?lián)Q代或新建、擴建實驗室的首選產品，其配備已成為衡量學校教學水平與等級的重要標志。

通用電工、電子、電力拖動、直流電機四合一實驗室設備實驗臺結構詳解

該通用電工、電子、電力拖動、直流電機四合一實驗室成套設備的實驗臺及操作桌結構設計精密，主要構成如下：

1. 實驗臺外殼尺寸：123cm × 35cm × 20cm

2. 三相保險座

3. 三相電源輸入指標

4. 帶漏電與過載保護的總開關

5. 漏電功能測試按鈕

6. 電源輸入指示燈

7. 三相電源輸出指示燈（紅、綠、黃）

8. 交流電壓表

9. 監測輸出電壓的電壓轉換開關

10. A單元三相四線及地線輸出接線座

11. W相電流輸出指示表

12. 三相四線電源輸出控制開關（O/I開關）

13. B單元交流低壓電源輸出接線座

14. B單元交流電流指示表（2A）

15. B單元3-24V交流低壓選擇旋鈕

16. C單元雙路直流穩壓電源開關

17. C單元Ⅰ路穩流調節旋鈕

18. C單元Ⅱ路穩流調節旋鈕

19. C單元Ⅰ路直流穩壓輸出接線座

20. C單元雙路穩壓電源保險座

21. 雙路穩壓電源電壓、電流指示表（共4只）

22. D單元直流5V穩壓輸出接線座

23. D單元輸出電流指示表

24. 控制各低壓交流電、信號源的開關1

25. 控制E單元交直流調壓電源的開關2

26. E單元交流電壓輸出指示表

27. E單元交直流輸出口（4只接線座）

28. E單元0～240V電壓調節旋鈕

29. G單元220V輸出插座

30. 音頻功率放大器音量調節旋鈕

31. 音頻信號輸入接線座

32. 單次脈使能開關

33. 單次脈沖輸出口

34. 正弦波輸出三級衰減幅度粗調旋鈕

35. 正弦波輸出口

36. 矩形波輸出幅度調節旋鈕

37. 函數信號發生器頻率細調旋鈕

38. 矩形波輸出口

39. 函數信號發生器五級頻率粗調旋鈕

40. 函數發生器輸出頻率指示表

41. 500型萬用表

42. 直流電機Ia、If指示電表（2只500mA表，直流電機實驗專用）

43. 0-220V輸出直流電源（為直流電機供電）

44. 直流電機調速環節（Ra、RF調節裝置，直流電機實驗核心）

45. 實驗桌面：尺寸160×70cm

46. 通用電路板：規格35×90cm，用于拼插實驗

47. 元件盒儲存板

48. 帶鎖左儲存柜

49. 常用工具抽屜

50. 帶鎖右儲存柜

    注：42-44項功能為本設備特有的直流電機實驗功能模塊。

通用電工、電子、電力拖動、直流電機四合一實驗室設備技術指標

• 輸入電源：三相四線

• 輸出電源及信號：

• A單元：三相四線電源

• B單元：多檔位交流低壓電源（3,6,9,12,15,18,24V）

• C單元：雙路0～30V/2A可調穩壓穩流電源

• D單元：固定5V/0.5A直流穩壓電源

• E單元：0～240V連續可調交直流電源

• F單元：220V儀器供電電源

• 信號源：單次脈沖源、函數信號發生器（正弦波、三角波、矩形波）

• 其他模塊：音頻功率放大器、智能型多功能交流測量電表

• 安全規格：絕緣電阻>5MΩ，漏電保護動作電流≤30mA

設備結構與標準配備

1. 學生實驗桌：一臺二座結構，配通用電路板及保護膠皮。

2. 學生實驗臺：基于成熟平臺增加直流電機調速與指示功能。

3. 示教控制臺：集中控制12臺學生臺電源，配備大型演示屏。

4. 器材配備：包含交直流電機、接觸器、繼電器、電表、萬用表、按鈕開關、變壓器及全套分立元件盒（電阻、電容、二極管、三極管、集成電路等）和工具。

5. 用戶自備：示波器、晶體管毫伏表。

通用電工、電子、電力拖動、直流電機四合一實驗室設備實驗項目概覽

本套通用電工、電子、電力拖動、直流電機四合一實驗室成套設備可完成三大類超過300項實驗，充分體現其“四合一”的綜合性優勢：

一、 電工實驗部分（約77項）

涵蓋電路基本定律驗證（基爾霍夫、戴維南等）、交流直流電路、磁路與變壓器、三相電路、電動機控制基礎等。

二、 電子實驗部分（超過240項）

從二極管、三極管特性到放大電路、運算放大器應用、電源電路、數字邏輯電路、振蕩電路等，內容由淺入深，全面覆蓋模擬與數字電子技術。

三、 電力拖動及直流電機實驗部分（約28項）

此為設備核心特色，包括：

• 交流電動機各種控制線路（正反轉、Y-△降壓啟動、能耗制動等）。

• 直流電機啟動、調速、反轉、制動 等全套控制實驗，完美解決了傳統實驗室難以開展直流電機實驗的痛點。
