機床電氣控制技術及工藝實訓考核裝置（網孔板）
一、 產品概述
機床電氣控制技術及工藝實訓考核裝置是一款集教學、實訓、考核于一體的現代化、模塊化綜合實訓平臺。本裝置以創新的“網孔板”結構為核心，主要由實訓考核桌、智能電源控制箱、模塊化實訓元器件及標準化網孔板組成。網孔板表面均布標準化網孔，其革命性設計在于：所有電器元器件均安裝于特制底座上，與網孔板完美兼容。實訓時，學生無需如傳統方式般使用工具進行繁瑣的螺絲固定，僅需將所需元器件模塊在網孔板上選好位置，執行“一插一拉”即可牢固安裝。此獨創設計（導軌式結構，仿冒必究）徹底解決了長期困擾教學領域的元器件安裝效率低下問題，將精力聚焦于核心技能訓練。
本裝置的核心教學價值在于，要求學生獨立完成元器件的合理規劃安裝、線路的規范布局與連接，全過程真實模擬電氣控制柜的安裝工藝，從而有效培養學生的電工基本技能與電氣工藝操作規范。通過增配不同的元器件模塊，本裝置能夠全面覆蓋大中專院校、職業院校、技工學校的《機床電路控制技術》、《電工技能訓練》、《維修電工技能鑒定》、《電氣控制技術》等核心課程的實訓需求，同時也是進行電工職業資格認證實操考核的理想設備。
二、 核心特點
革命性的安裝方式：摒棄傳統費時費力的螺絲固定模式。所有電氣元器件采用模塊化導軌式安裝底座，在網孔板上實現“即插即用”，安裝、更換、擴展極為便捷，大幅提升實訓效率，便于開發新項目。
高效集約的管理模式：獨特的“一拖多”中控系統設計。一套教師主控臺可管理多臺學生實訓臺，統一供電與監控，極大節約用房面積與基建投資，僅需接入三相四線電源即可投入運行，部署靈活。
全方位的安全保護體系：裝置集成電壓型漏電保護器和電流型漏電保護器，構成雙重人身安全防護。所有電源輸出均具備實時監測及短路保護功能，全面確保操作者的人身安全與設備安全。
高度仿真的綜合實訓平臺：基于模塊化設計，可靈活配置成多種典型機床的電氣控制系統（如車床、銑床、磨床、鉆床等），是進行機床電氣控制技術綜合實訓與工藝考核的完美平臺。
三、 技術性能與系統功能

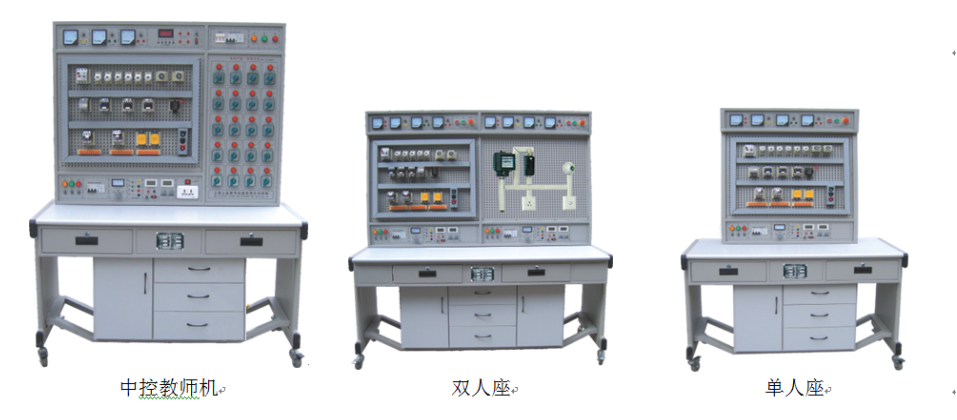

（一） 教師主控臺（中控系統）
教師主控臺可對實訓室內所有學生機進行電源管理、監控與統一控制。
輸入電源：三相四線 380V±10% 50Hz
工作環境：溫度-5℃～+40℃；相對濕度＜85%(25℃)
裝置容量：＜1.5KVA
外形尺寸：1600mm×750mm×1650mm
智能測量儀表
交流電流表：6L2型，0-5A，3只，精度1.5級。
智能型功率/功率因數表：采用微電腦與高速高精度A/D轉換芯片，全數顯窗口，鍵控操作?？删_測量負載的有功功率、無功功率、功率因數及負載性質，測量精度0.5級。具備數據存儲功能，可記錄并查詢15組測試數據。
電源輸出與控制
三相電源輸出：提供帶漏電、過載保護及線電壓指示的三相四線安全電源，設有急停按鈕。
直流電源：一組0-30V/2A連續可調直流穩流穩壓電源，帶預設式限流保護。
供電插座：配備多組三極、四極電源插座。
學生機管理：配備20路學生電源通斷控制開關及工作狀態指示，具備總漏電和過載保護。
（二） 學生實訓考核單元（單/雙人座）
輸入電源：三相四線制 380V±10% 50Hz
工作環境：-5℃～+40℃；相對濕度＜85%(25℃)
裝置容量：＜1KVA
外形尺寸：單人座 1300×750×1650mm；雙人座 1650×750×1650mm
電源與儀表
安全電源：帶漏電、過載保護及線電壓指示的三相四線輸出，設急停按鈕。
測量儀表：0～500V交流電壓表1只，0～5A交流電流表3只，精度均為1.5級。
供電插座：配備多組單相、三相插座。
四、 實訓考核桌
桌體采用優質鋼材，鐵質雙層亞光密紋噴塑結構，堅固耐用。桌面采用防火、防水、耐磨高密度板，造型美觀大方，專為工業環境設計。
五、 可完成的典型實訓考核項目
通過搭配不同元器件模塊，本裝置可擴展完成以下豐富的機床電氣控制實訓與工藝考核項目（包括但不限于）：
三相異步電動機直接啟動控制電路
三相異步電動機點動與自鎖控制電路
三相異步電動機Y-△降壓啟動控制電路
三相異步電動機按鈕與接觸器雙重聯鎖正反轉控制電路
工作臺自動往返循環控制電路
雙速交流異步電動機變速控制電路
電動葫蘆電氣控制線路仿真
C6140型普通車床電氣控制線路仿真與排故
C650-2型普通車床電氣控制線路仿真與排故
M7120/M7130K平面磨床電氣控制線路仿真與排故
M1432A萬能外圓磨床電氣控制線路仿真與排故
X62W型萬能銑床電氣控制線路仿真與排故
Z3050/Z3040B/Z35搖臂鉆床電氣控制線路仿真與排故
T68臥式鏜床電氣控制線路仿真與排故
六、 基本器材配置清單（單人座標準配置，雙人座×2）
序號 | 名稱 | 型號/規格 | 數量 | 單位 | 備注 |
|---|---|---|---|---|---|
1 | 交流接觸器 | 7 | 只 | 安裝于特制底座 | |
2 | 熱繼電器 | 3 | 只 | 安裝于特制底座 | |
3 | 電子式時間繼電器 | 2 | 只 | 安裝于特制底座 | |
4 | 螺旋式熔斷器 | 6 | 只 | 安裝于特制底座 | |
5 | 直插式熔斷器 | 3 | 只 | 安裝于特制底座 | |
6 | 低壓斷路器 | 1 | 只 | 安裝于特制底座 | |
7 | 電磁閥 | 1 | 只 | 安裝于特制底座 | |
8 | 十字開關 | 1 | 只 | 安裝于特制底座 | |
9 | 行程開關 | 4 | 只 | 安裝于特制底座 | |
10 | 按鈕（綠/紅） | 6 | 只 | 安裝于特制底座 | |
11 | 按鈕開關 | 2 | 只 | 安裝于特制底座 | |
12 | 轉換開關 | 1 | 只 | 安裝于特制底座 | |
13 | 控制變壓器 | 1 | 只 | 安裝于特制底座 | |
14 | 信號指示燈 | 3 | 只 | 安裝于特制底座 | |
15 | 燈頭座 | 1 | 只 | 安裝于特制底座 | |
16 | 大功率電阻 | 3 | 只 | 安裝于特制底座 | |
17 | 大功率二極管 | 4 | 只 | 安裝于特制底座 | |
18 | 電容器 | 2 | 只 | 安裝于特制底座 | |
19 | 安裝導軌 | 30 | 厘米 | ||
20 | 接線端子排 | 20孔 | 1 | 條 | |
21 | 實訓導線 | 50 | 米 | ||
22 | 走線槽 | 5 | 米 | ||
23 | 配套工具1套 | （詳見下方） | 1 | 套 | |
24 | 三相異步電動機 | 380V / Y接法 | 1 | 臺 | |
25 | 三相異步電動機 | 380V / Y（帶速度繼電器） | 1 | 臺 | |
26 | 雙速異步電動機 | 380V / YY/△ | 1 | 臺 | |
27 | 三相異步電動機 | 380V / △接法 | 1 | 臺 |
配套工具清單：
萬用表（MF-47） 1只
螺絲刀（一字、十字） 2把
尖嘴鉗 1把
剝線鉗 1把
電工刀 1把
試電筆 1支
卷尺 1只
鋼鋸 1把
手槍鉆 1把
