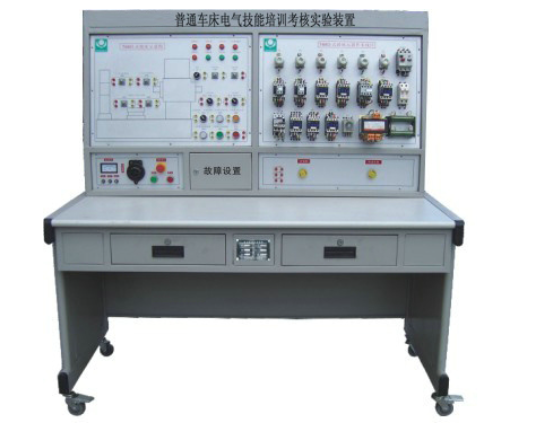

普通車床電氣技能培訓考核實驗裝置

普通車床電氣技能培訓考核實驗裝置

一、 產品概述

普通車床電氣技能培訓考核實驗裝置是一款專為高等職業院校、中等職業技術學校、社會培訓機構及職業技能鑒定中心精心設計的現代化教學設備。本裝置旨在服務于電氣自動化、機電一體化及相關專業的核心課程教學，并滿足社會電工技能培訓、各級維修電工職業資格鑒定考核的迫切需求。它能夠高效實現普通車床電氣控制系統的課堂原理演示、模擬操作與綜合實驗實訓。

本裝置嚴格采用工業級標準電器元件，精準還原了真實普通車床的電氣控制環境，從而保證了教學場景與工業現場的高度一致性。它不僅適用于院校的常規教學，更是社會電工培訓中針對性進行機床電氣維修技能強化訓練的優質平臺，并被廣泛指定為各類國家職業資格認證的實操考核設備。該裝置從根本上解決了傳統依賴實體機床教學所帶來的設備投入大、損耗嚴重、安全隱患多、教學效率低等難題，顯著強化了學生的動手實踐能力和系統故障診斷與排除技能，實現了以較低成本獲得顯著教學效果的目標，是培養高素質、高技能電氣技術人才的理想載體。

二、 適用范圍

本普通車床電氣技能培訓考核實驗裝置的核心功能聚焦于普通車床電氣控制系統的模擬教學與電氣故障排除技能的綜合考核。其典型應用場景包括：

• 高等院校、職業院校的電氣工程、機電技術應用、自動化設備安裝與維修等專業的核心課程教學與實訓。

• 社會職業技能培訓機構組織的電工上崗證、中級/高級維修電工的技能培訓與鑒定。

• 省市縣各級職業技能鑒定指導中心（所、站）開展維修電工等級認定的標準化實操考核。

• 制造類企業對在職設備維護人員進行普通車床電氣原理與維修技能的專項提升培訓。

三、 技術性能參數

1. 輸入電源：標準工業三相四線制，交流380V ±10%，50Hz，確保與工業用電環境一致。

2. 工作環境：適應環境溫度為-10℃～+40℃；相對濕度＜85%（在25℃基準條件下）；適用海拔低于4000米，環境適應性強。

3. 裝置容量：整機最大視在功率＜1KVA，運行經濟，節能環保。

4. 外形尺寸：1410mm（長）× 725mm（寬）× 1535mm（高），結構緊湊，布局合理，有效節省實訓室空間。

四、 裝置基本配置

1. 電源控制面板（鋁質面板）

• 安全交流電源：提供帶有完善漏電保護機制的三相380V交流電源，為整個實驗裝置提供安全、穩定的動力來源。

• 多重安全保護系統：集成電壓型與電流型雙重漏電保護裝置。當控制屏內部線路或外部強電輸出端發生任何漏電現象時，系統能瞬時發出警報并切斷總電源，為整個電氣技能培訓考核過程提供全方位、高可靠性的人身安全保護。

2. 主令控制及圖示板（鋁質面板）

• 面板集中布置了普通車床的全部主令控制電器（如按鈕、旋鈕開關）及對應的動作狀態指示燈。學員可在本面板上完成對模擬機床的所有操作，指示燈實時、準確地反饋相應機械動作的執行狀態。

• 面板表面絲印有清晰的普通車床整體外觀與結構示意圖，幫助學員建立直觀的機電聯系，深刻理解電氣控制與機械執行機構之間的協同關系。

3. 元器件安裝板（開放式）

• 采用開放式布局，直觀安裝了包括塑殼斷路器、螺旋熔斷器、交流接觸器、熱過載繼電器、控制變壓器等在內的全套低壓控制元器件。所有元件的通斷狀態、動作過程一目了然，極大便利了在電氣技能培訓中觀察與理解其工作原理。

4. 三相異步電動機組

• 配置三臺380V三相鼠籠式異步電動機，分別精準模擬普通車床的三個核心運動部件驅動電機：主軸電動機、冷卻泵電動機以及刀架快速移動電動機。

5. 多功能故障設置箱

• 設有32個撥動開關，其中1至23號開關專門用于設置多種典型的、符合普通車床工作邏輯的電氣故障，滿足從基礎到復雜的教學與考核需求；24至32號開關作為備用擴展接口，保障裝置功能的可持續升級。

6. 專業實驗操作臺

• 操作臺主體采用高強度金屬結構，經雙層亞光密紋靜電噴塑處理，堅固耐用且美觀。臺面選用防火、防水、耐磨的高密度板材，經久耐用。

• 設計人性化，配備兩個大容量儲物抽屜，便于分類存放常用工具、電氣圖紙及學習資料。臺面寬敞穩固，專為安裝電源控制屏和進行操作提供舒適空間。臺體底部安裝有四個帶獨立剎車功能的萬向輪和四個可調節高度的支撐地腳，方便裝置的靈活移動、精準定位與平穩調平，極大優化了實驗裝置的布局與管理靈活性。

五、 核心實驗項目與教學內容

本普通車床電氣技能培訓考核實驗裝置全面支持以下核心技能訓練與評估環節，構成完整的電氣控制教學與技能評估體系：

1. 低壓電器結構原理認知實訓：引導學生深入認知并掌握普通車床電氣控制系統中各種常用低壓電器的內部結構、工作原理、圖形符號及實際應用。

2. 電氣原理圖分析與故障定位訓練：訓練學員熟練識讀普通車床電氣原理圖，并在此基礎上，運用萬用表等檢測工具，通過邏輯分析與分段測量，精確鎖定預設的電氣故障點所在回路，培養嚴謹?shù)墓收显\斷思維。

3. 電氣裝配與調試實操技能強化：通過完成控制系統接線、元器件參數整定、功能調試等系列動手操作，全面提升學員在機床電氣控制領域的實際動手能力與工藝水平。

4. 典型車床電氣故障排除綜合實訓：指導學員系統完成對裝置上所設各類普通車床常見電氣故障（如電機不轉、控制失靈等）的診斷與排除，使其掌握規范的故障排查流程、方法與維修技巧，積累實戰經驗。

5. 標準化技能考核平臺應用：考評員可利用故障設置箱，靈活、隨機地設置不同故障組合，從而將本裝置快速轉換為一套標準、客觀、公正的維修電工技能考核臺，科學評估學員的理論知識應用能力與實際操作技能水平。
