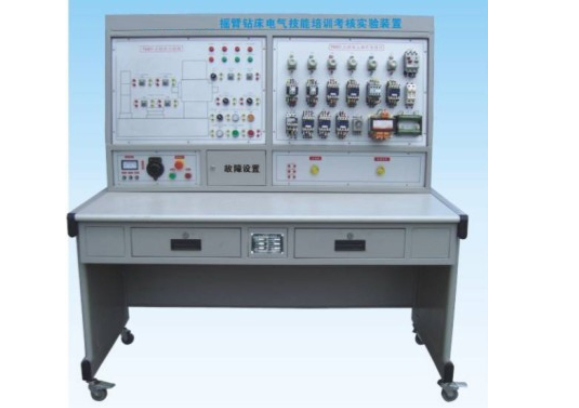

搖臂鉆床電氣技能培訓考核實驗裝置

搖臂鉆床電氣技能培訓考核實驗裝置

一、 產品概述

搖臂鉆床電氣技能培訓考核實驗裝置是專為高等院校、職業技術學校及專業培訓機構研發的一款高水平教學實訓設備。本裝置緊密?chē)@電氣自動化、機電一體化及相關專業的核心教學內容，同時充分滿足社會電工職業技能培訓、以及各市縣維修電工職業技能鑒定站（所）的考核需求。它能夠完美實現搖臂鉆床電氣控制原理的課堂演示、模擬操作與綜合實驗實習。

該裝置全部采用工業級真實電器元件構建，完美還原了真實工作場景，因此它不僅是理想的院校教學設備，更是社會電工培訓中針對機床電氣維修技能進行深度實訓的首選平臺，并已被廣泛采納為各類職業資格認證考核的指定設備。本裝置有效解決了傳統教學依賴真實機床所帶來的成本高昂、設備損耗大、教學組織不便等痛點，顯著提升了學生的實踐動手能力與系統排故水平，以經濟的投入實現了卓越的教學與培訓成效，是為培養高層次電氣維修技術員而打造的高效工具。

二、 適用范圍

本搖臂鉆床電氣技能培訓考核實驗裝置核心功能在于搖臂鉆床電氣控制系統的模擬教學與電氣故障排除技能的綜合考核。主要應用于以下場景：

• 大中專院校及職業學校的電氣工程、自動化控制、機電設備維修等專業課程教學與實訓。

• 社會培訓機構開展的電工上崗證、中級/高級維修電工技能等級認證的實操培訓。

• 各級職業技能鑒定機構用于維修電工的實操考核與技能評定。

• 工礦企業對其設備維修人員進行搖臂鉆床電氣系統的專項技能提升培訓。

三、 技術性能參數

1. 輸入電源：三相四線制，交流380V ±10%，50Hz，符合工業標準。

2. 工作環境：環境溫度-10℃～+40℃；相對濕度＜85%（25℃時）；海拔高度低于4000米，適應性強。

3. 裝置容量：整機最大功耗＜1千瓦，高效節能，運行成本低。

4. 外形尺寸：1410mm（長）× 725mm（寬）× 1535mm（高），結構設計合理，節省實驗室空間。

四、 裝置基本配置

1. 電源控制面板（鋁質面板）

• 工業交流電源：提供帶有多重漏電保護機制的三相380V交流電源，確保供電安全可靠。

• 多重人身安全保護體系：集成電壓型與電流型兩級漏電保護裝置。當控制屏內外線路或輸出端發生漏電，均能瞬時報警并切斷總電源，為整個電氣技能培訓考核過程提供最高級別的安全保障。

2. 主令控制及圖示板（鋁質面板）

• 面板集成了搖臂鉆床所有的主令控制電器（如按鈕、轉換開關）及對應的動作狀態指示燈。學員的所有操作指令均在此面板上執行，指示燈實時、直觀地反映機床各執行機構的動作情況。

• 面板上絲印有清晰的搖臂鉆床整體結構示意圖，使學員能夠?qū)㈦姎饪刂七壿嬇c機械運動部件直觀關聯，深化對機電一體化系統的理解。

3. 元器件安裝板

• 板上開放式安裝了全套低壓電氣控制元器件，包括塑殼斷路器、熔斷器、交流接觸器、熱繼電器、控制變壓器等。所有元器件的動作狀態均清晰可見，便于學員在電氣技能培訓中觀察其工作原理與動態響應。

4. 三相異步電動機組

• 配置四臺380V三相鼠籠式異步電動機，分別精準模擬搖臂鉆床的四個核心動力單元：主軸電動機、冷卻泵電動機、立柱夾緊與松開電動機以及搖臂升降電動機。

5. 智能故障設置箱

• 設有32個撥碼開關，其中K1至K17號開關用于預設多種典型的搖臂鉆床電氣故障，滿足教學與考核的多樣化需求；K18至K32為備用擴展接口，為未來功能升級預留空間。

6. 多功能實驗桌

• 實驗桌主體采用優質鋼結構，經雙層亞光密紋噴塑工藝處理，堅固耐用且美觀。桌面采用防火、防水、耐磨的高密度板。

• 設計人性化，配有兩個大型儲物抽屜，方便存放實驗工具、電氣圖紙及學習資料。桌體底部裝有四個帶剎車功能的萬向輪和可調節高度的固定地腳，便于設備的靈活移動、精確定位與平穩調平，極大便利了實驗裝置的布局與管理。

五、 實驗項目與核心教學內容

本搖臂鉆床電氣技能培訓考核實驗裝置支持以下核心實驗與技能訓練項目，是完整的電氣控制教學與考核解決方案：

1. 低壓電器原理認知：使學生深入認知并理解搖臂鉆床電氣控制系統中各類常用低壓電器的內部結構、工作原理及應用特性。

2. 電氣原理分析與故障定位：訓練學員在搖臂鉆床電氣原理圖的指引下，運用萬用表等工具進行測量，通過邏輯分析，精準定位由教師預設的故障點所在線路，培養系統性故障診斷思維。

3. 實操技能強化訓練：通過完成電氣接線、系統調試、參數測量等一系列實踐操作，全面提升學員在機床電氣控制方面的動手能力與操作熟練度。

4. 典型機床故障排除實訓：通過分析與排除裝置上模擬的各類搖臂鉆床常見電氣故障，使學員掌握完整的故障排查流程、方法與技巧，積累寶貴的實戰維修經驗。

5. 標準化技能考核平臺：教師或考評員可利用故障設置箱，快速設置不同的故障組合，將本裝置轉變?yōu)橐粋€(gè)標準、公正的維修電工技能考核臺，對學員的理論應用能力與實操排故技能進行客觀、準確的評估。
