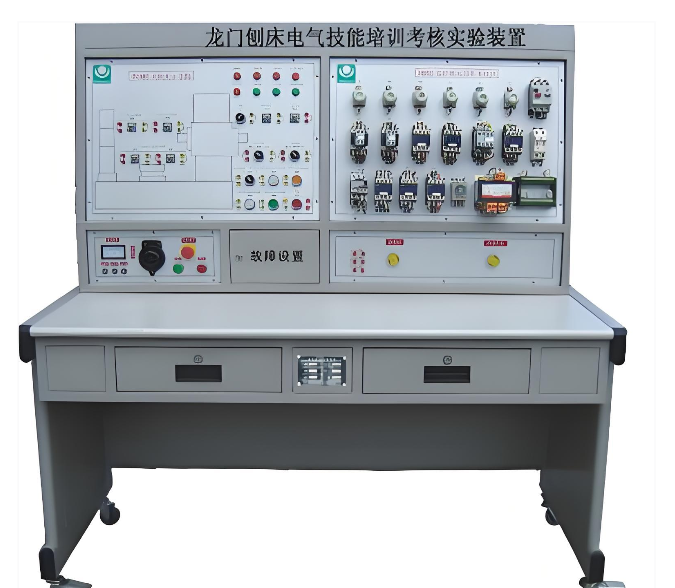

龍門刨床電氣技能培訓考核實驗裝置
龍門刨床電氣技能培訓考核實驗裝置 是專為高等院校、職業院校的電氣自動化、機電一體化及相關專業，以及社會高端電工培訓機構、省市維修電工高級技能鑒定中心所研發的專業級教學考核設備。本裝置以工業級大型龍門刨床復雜電氣控制系統為核心原型，全面融合了交磁電機擴大機、直流發電機-電動機組等核心動力與控制技術，通過全真模擬與模塊化設計，實現從原理認知、操作演練到高級故障診斷的全方位龍門刨床電氣技能培訓。裝置采用工業現場真實電器元件，是進行高層次電氣維修技能實訓與維修電工職業資格考核的理想設備，完美解決了在真實重型設備上教學成本高昂、風險大的難題，實現了“投入少、教學效果卓越”的目標。
一、產品概述與核心價值
本龍門刨床電氣技能培訓考核實驗裝置 嚴格模擬真實龍門刨床的電氣控制邏輯與動力驅動系統。它不僅適用于課堂上的電氣控制原理演示與基礎操作實驗，更能滿足社會電工在機床電氣維修方面的高級實習需求。裝置通過集成化、可視化的設計，為學生和學員提供了一個安全、高效掌握龍門刨床電氣控制原理與復雜故障排除技能的先進平臺，是銜接理論知識與工程實踐的關鍵橋梁。
二、適用范圍
本裝置專門用于龍門刨床電氣控制系統的模擬教學、程序操作及深度實驗。其核心功能在于進行龍門刨床電氣故障排除的技能考核，能夠全面評估學員對復雜機床電氣系統的分析、診斷與維修能力，是高級維修電工技能鑒定的權威考核設備。
三、技術性能參數
輸入電源：三相四線制，AC380V ±10%，50Hz，模擬工業電網環境。
工作環境：溫度-10℃～+40℃，相對濕度＜85%(25℃)，海拔<4000m，環境適應性強。
裝置容量：＜1KW，節能高效，運行穩定可靠。
外形尺寸：1410mm（長）× 725mm（寬）× 1535mm（高），結構緊湊，布局合理。
四、裝置基本配置與功能詳解
高安全性電源控制面板：
提供帶有漏電保護措施的三相交流電源（380V）。
配備雙重人身安全保護體系：電壓型漏電保護器 在發生漏電時瞬時切斷總電源；電流型漏電保護裝置 對控制屏內漏電進行監控保護，確保實訓考核過程絕對安全。
集成化主令控制及圖示板：
面板集成龍門刨床所有主令控制電器（按鈕、轉換開關等）及動作狀態指示燈，所有機床操作均在此完成，實現教學與實操的統一。
通過指示燈直觀反饋機床各執行部件的動作狀態，強化學員的電氣控制邏輯理解。
可視化元器件安裝板：
所有核心低壓電器，如斷路器、接觸器、熱繼電器、變壓器等，均直接安裝在面板表面，動作過程透明可見，便于學員深入理解常用低壓電器的結構與工作原理。
全功能動力模擬機組：
交流-直流動力系統：包含三相異步電動機拖動交磁電機擴大機的機組、拖動兩臺直流發電機的機組，以及模擬工作臺運動的直流電動機負載機組，真實再現龍門刨床核心的發電機-電動機組（G-M） 調速系統。
多軸輔助電機：配備潤滑泵電機、通風機、垂直刀架電機、左側/右側刀架電機、橫梁升降與夾緊電機等，完整模擬機床各輔助運動機構。
智能化故障設置系統：
設有32個獨立故障設置開關，可模擬龍門刨床電氣系統中數十種常見及隱蔽故障，專門用于電氣故障排除訓練與高級技能考核，極大提升教學的靈活性與考核的全面性。
多功能實驗桌：
采用堅固的鐵質雙層噴塑結構，桌面為防火防水耐磨高密度板。
配備大容量抽屜與萬向移動腳輪，方便工具存放與設備移動定位，為龍門刨床電氣技能培訓考核提供專業、舒適的工作環境。
五、核心實驗與培訓考核項目
本裝置旨在通過系統性實訓，全面提升學員對復雜工業電氣系統的掌控能力：
交磁電機擴大機特性與原理研究：深入學習并掌握龍門刨床核心調速元件——交磁放大機的構造、工作原理及控制特性。
龍門刨床電氣控制原理與操作：熟悉整個機床的電氣控制線路圖，掌握各主令電器的作用及操作流程。
基于原理圖的故障分析與定位：訓練學員在電氣原理圖指導下，運用儀表進行測量，精準定位復雜控制回路中的故障點。
綜合動手能力與技能水平提升：通過完整的系統接線、調試、運行與維護操作，強化規范化操作流程與動手實踐能力。
高級故障排除綜合訓練：通過對模擬的龍門刨床電氣控制線路各種故障的排除，使學員掌握診斷與修復實際機床復雜電氣故障的方法與思路。
標準化維修電工技能考核：可利用故障設置系統，靈活組合考核題目，將本裝置作為權威、公正的維修電工高級技能考核臺，對學員的綜合能力進行精準評估。
