臥式銑床電氣技能培訓考核實訓裝置

臥式銑床電氣技能培訓考核實訓裝置

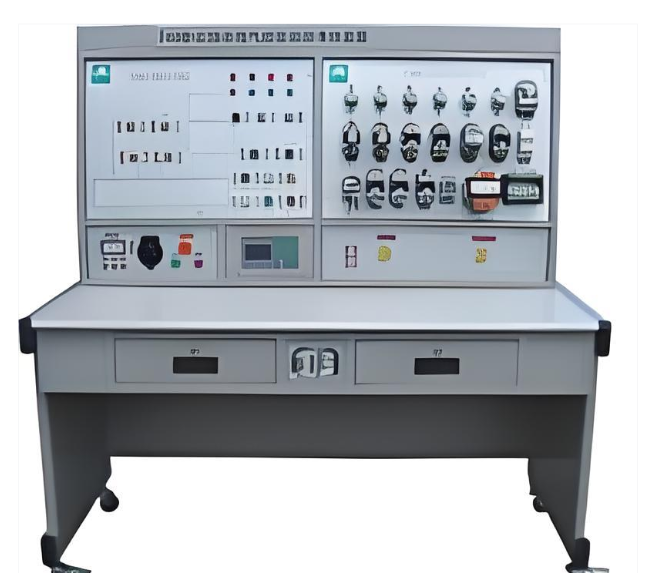

臥式銑床電氣技能培訓考核實訓裝置 是專為高等院校、職業院校的機電技術、電氣自動化及相關專業，以及社會電工技能培訓機構、各職業技能鑒定中心所研發的核心教學設備。本裝置以典型臥式銑床（如X62W）的電氣控制系統為原型，集原理教學、實操訓練、故障診斷與技能考核于一體，全面滿足臥式銑床電氣控制的教學與考核需求。裝置內部智能化地設置了多項典型電路故障，學員需通過原理分析、儀器測量與動手操作，完成從故障定位到排除的全流程實戰訓練，從而獲得全方位的臥式銑床電氣故障排除能力。是進行高效、安全、經濟技能培訓考核的理想設備。

一、產品概述

本臥式銑床電氣技能培訓考核實訓裝置 緊密圍繞臥式銑床的電氣控制特點，通過真實元器件與模擬負載，再現了機床的主軸運動、進給運動及輔助控制的電氣邏輯。它將抽象的電氣原理圖轉化為直觀、可操作的實訓平臺，有效解決了在真實重型機床上教學成本高、風險大、難以開展系統性故障排查的難題，是提升學生動手能力和維修技能的理想選擇。

二、適用范圍

本裝置專用于臥式銑床電氣控制系統的模擬教學、操作實驗及技能實訓。其核心功能在于進行臥式銑床電氣故障排除的技能考核，能夠全面、客觀地評估學員對銑床電氣系統的理解深度與維修實踐能力，是維修電工職業資格認證中不可或缺的標準化考核設備。

三、技術性能參數

1. 輸入電源：三相四線制，AC380V ±10%，50Hz，符合工業現場供電標準。

2. 工作環境：溫度-10℃～+40℃，相對濕度＜85%(25℃)，海拔<4000m，環境適應性好。

3. 裝置容量：＜1KVA，節能高效，運行穩定。

4. 外形尺寸：1410mm（長）× 725mm（寬）× 1535mm（高），結構緊湊，布局合理，適合實訓室安裝。

四、裝置基本配置與功能特點

1. 高安全性電源控制系統：

• 交流電源：提供帶漏電保護的三相380V交流電源，確保供電安全。

• 雙重人身安全保護：集成電壓型漏電保護裝置和電流型漏電保護器，對控制屏內外漏電進行雙重監控與保護，一旦發生異常立即切斷電源，絕對保障實訓考核過程的人身與設備安全。

2. 集成化主令控制與圖示板：

• 面板上集中安裝了臥式銑床的所有主令電器（按鈕、轉換開關等）及動作狀態指示燈，所有機床操作指令均在此發出，指示燈實時反饋執行狀態，實現“所見即所得”的互動教學。

• 面板印制有高精度的臥式銑床立體示意圖，直觀展示機床機械結構與電氣動作部件的關聯，幫助學員建立空間概念。

3. 透明化元器件安裝板：

• 核心低壓控制電器，如斷路器、接觸器、熱繼電器、熔斷器、控制變壓器等，均采用開放式安裝于面板表面。學員可清晰觀察其結構、接線與動作過程，深度理解常用低壓電器的工作原理。

4. 全功能動力模擬單元：

• 配備3臺380V三相鼠籠式異步電動機，分別模擬臥式銑床主軸電動機（雙速） 和快速移動電動機，真實還原機床的核心動力與進給系統，使電氣控制學習與機械運動理解緊密結合。

5. 智能化故障設置考核系統：

• 設有32位故障設置開關箱，其中23位專用于模擬臥式銑床電氣控制中各種常見及典型故障，故障類型覆蓋電源、控制回路、電機驅動等。該系統是進行電氣故障排除訓練和維修電工技能考核的核心，可靈活設置考核題目。

6. 多功能高強度實驗桌：

• 實驗桌采用鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，堅固耐用。

• 設計有兩個大容量抽屜，便于存放工具、圖紙及資料。桌底配備四個帶剎車功能的萬向輪和四個可調支撐腳，便于移動、定位與調平，優化實訓室空間布局。

五、核心實訓與考核項目

本裝置旨在通過系統化、項目化的訓練，全面提升學員的專業技能：

1. 低壓電器結構與原理認知：深入學習并掌握臥式銑床控制電路中各類低壓電器的內部結構、工作原理及在電路中的作用。

2. 電氣原理圖分析與故障定位：訓練學員在電氣原理圖的指引下，運用萬用表等工具，通過邏輯分析與逐點測量，精準定位故障線路，掌握科學的排故思路。

3. 動手實操與技能強化：通過完成電氣接線、系統調試、功能操作等全過程，顯著提高學員的規范化操作水平與動手實踐能力。

4. 綜合故障排除實戰訓練：針對裝置模擬的各類臥式銑床常見電氣故障，進行系統的診斷與維修練習，掌握完整的故障排查流程與修復方法。

5. 標準化技能考核平臺：指導教師或考評員可利用故障設置系統，靈活設定不同難度和類型的故障組合，將本裝置作為公正、高效的維修電工技能考核臺，對學員的理論聯系實際能力和故障解決能力進行客觀評價。
