傳感器教學實驗臺

傳感器教學實驗臺

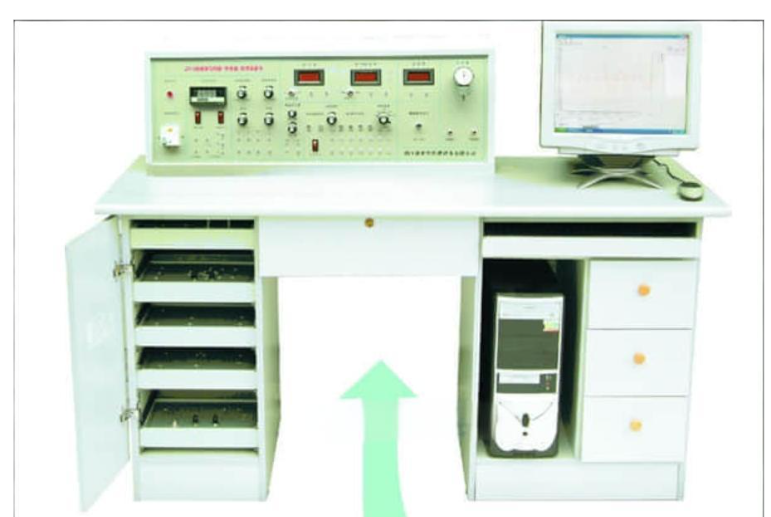

傳感器教學實驗臺是我公司為高等院校、職業院校傳感器及相關課程教學量身打造的核心實驗設備。該實驗臺集成二十余種經典傳感器、高精度測量儀表、多功能信號源、物理激勵源（溫度、轉動、振動）及數據采集系統，可全面支持《傳感器原理與應用》、《自動檢測技術》、《非電量電測技術》等課程的教學實驗，是新建或升級傳感器實驗室、開展系統化原理驗證與應用的理想平臺。

一、 設備概覽與技術參數

1. 輸入電源：AC220V±5%， 50Hz

2. 直流電源：提供±5V、±15V、±2V~±10V（可調）、2~24V（可調）多路輸出，具備短路保護。

3. 測量精度：≤1%

4. 工作環境：溫度-5℃～40℃，相對濕度＜85%（25℃）

5. 外形尺寸：1500×700×1100mm

6. 整機功耗：≤100VA

二、 主控臺核心功能

1. 信號發生系統：

• 低頻信號源：1Hz-30Hz連續可調，Vp-p值10V。

• 音頻信號源：0.4KHz-10KHz連續可調，輸出電壓0VP~10VP。

• 差動放大器：增益1-150倍可調，通頻帶0-10KHz。

2. 測量顯示系統：

• 數字電壓表：三位半數顯，量程±2V/±20V，精度1%。

• 數字頻率/轉速表：測量范圍1-9999 Hz 或 r/min，精度1%。

• 溫度表：0-150℃，精度1%。

• 機械壓力表：0-40Kpa，精度2%。

3. 激勵與執行單元（“三源”）：

• 加熱源：0~150℃可控溫，配高精度PID調節儀。

• 轉動源：0~2400轉/分連續可調。

• 振動源：1-30Hz連續可調，共振頻率約13Hz。

• 手動氣壓源：0-40Kpa。

4. 數據采集系統：

• 配備12位A/D轉換采集卡，支持RS232及USB接口。

• 提供專業處理軟件，具備數據采集、曲線分析、文件管理和虛擬儀器功能。

三、 傳感器配置清單（核心部分）

四、 產品核心特點

1. 教學直觀性強：傳感器采用進口透明材料封裝，內部機械與電氣結構一目了然，便于原理講解。

2. 模塊化設計：傳感器與調理電路均采用獨立模塊，印有原理圖與標識，接線操作簡便，也方便課堂演示。

3. 配套完整：集電源、信號源、測量儀表、物理激勵源、采集系統于一體，開箱即用。

4. 安全可靠：設有漏電、短路等多重保護，并具備故障狀態指示。

5. 拓展靈活：實驗項目可根據教學大綱選配，并可隨技術發展增新型傳感器實驗。

五、 典型實驗項目（支持50余個實驗）

本傳感器教學實驗臺可完成涵蓋多種傳感器原理、靜態/動態特性及基礎應用的豐富實驗，例如：

• 基礎電路與比較實驗：金屬箔式應變片的單臂、半橋、全橋性能比較及電子秤應用實驗。

• 位移、振動測量實驗：電容、霍爾、電渦流、光纖傳感器的位移與振動測量。

• 轉速測量實驗：霍爾、磁電、光電、電渦流、光纖傳感器的轉速測量。

• 溫度測量與控制實驗：熱電偶、熱電阻、集成溫度傳感器、PN結、熱敏電阻的特性與測溫、控溫實驗。

• 環境與其他量測量：壓力、濕度、氣體濃度測量實驗。

• 信號處理實驗：移相器、相敏檢波器、低通濾波器實驗。
