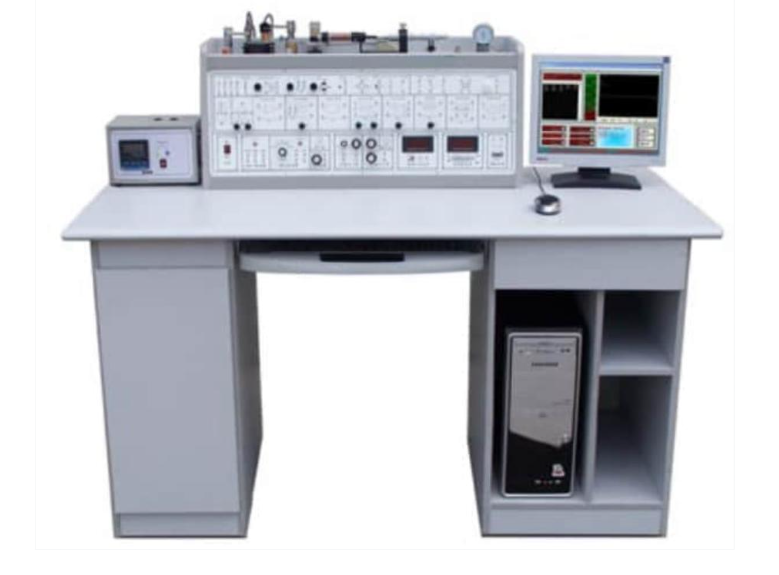

傳感器與檢測技術實驗裝置
傳感器與檢測技術實驗裝置是我公司為滿足高等院校、職業院校傳感器及相關課程教學需求而研發的新一代綜合性實驗平臺。該裝置集成了近三十種工業級傳感器、高精度測量儀表、多功能信號源及數據采集系統，配套齊全，可全面支持《傳感器原理與應用》、《自動檢測技術》、《工程檢測技術及應用》等課程的理論驗證與實驗教學，是快速建設高水平檢測技術實驗室的理想選擇。
一、 核心概述
本裝置采用臺式模塊化結構，設計合理，接線便捷。傳感器采用進口透明材料封裝，內部結構可視；處理電路獨立模塊化，便于教學演示與學生實踐。裝置注重安全性，設有漏電與短路保護，并提供接近工業應用的傳感器與全套實驗資源，旨在培養學生的工程實踐與創新能力。
二、 技術規格與功能特點
輸入電源：AC220V±5%， 50Hz
工作環境：溫度-5℃～40℃，相對濕度＜75%
外形尺寸：1450mm（長）× 700mm（寬）× 1140mm（高）
安全保護：具備漏電保護、短路保護及故障狀態指示。
設計特點：模塊化電路、工業級傳感器、配套完整（含溫度、振動、轉動、氣動等源）、主控臺功能分塊明確，教學直觀。
三、 主控臺核心配置與性能
多路直流穩壓電源：提供高穩定性的±15V、+5V、±2V~±10V可調、2V~+24V可調輸出，具備過流與短路保護。
信號源系統：
音頻信號源：0.4kHz – 10kHz連續可調。
低頻信號源：1Hz – 30Hz連續可調。
測量顯示單元：
直流電壓表：0~20V，分200mV/2V/20V三檔，三位半數顯。
頻率/轉速表：用于測量頻率與轉速。
執行與激勵源：
溫度源：PID智能控溫，精度0.5級，溫度可達200℃（可調）。
轉動源：轉速0~2400轉/分可調，配合多種傳感器進行測速實驗。
振動源：頻率1-30Hz可調的雙平衡懸臂梁結構。
手動氣壓源：0-20kpa，帶氣壓表。
數據采集系統（C/D型標配）：
12位A/D采集卡，RS232接口，采樣速度達10萬次/秒。
配套專業處理軟件，具備虛擬儀表、曲線分析、數據存儲等功能，并支持單步、定時、連續多種采樣模式。
四、 傳感器配置清單（核心器件）
序號 | 傳感器名稱 | 量程 | 精度 | 備注 |
|---|---|---|---|---|
1 | 電阻應變式傳感器 | 0-200g | ±2% | 配稱重懸臂梁 |
2 | 差動變壓器 | ±5mm | ±1% | |
3 | 電容式傳感器 | ±3mm | ±1% | |
4 | 霍爾式位移傳感器 | ±3mm | ±2% | |
5 | 擴散硅壓力傳感器 | 0-50kpa | ±2% | 差壓型 |
6 | 電渦流位移傳感器 | ≥1mm | ±3% | |
7 | K型熱電偶 | 0-800℃ | ±3% | |
8 | Pt100鉑電阻 | 0-800℃ | ±2% | 三線制 |
9 | 光電/光纖/磁電轉速傳感器 | 0-2400轉/分 | ≤1.5% | 用于測速實驗 |
10 | 超聲波位移傳感器 | 30-300cm | ±1cm | |
11 | PSD位置傳感器 | ±2mm | ±2% | |
12 | CCD電荷耦合器件 | 測Φ3-6mm | 2% | 用于直徑測量 |
13 | 光柵位移傳感器 | 0-100mm | 0.5% | |
14 | 扭矩傳感器 | 25N.m | ±1% | |
15 | 氣敏/濕敏傳感器 | 50-2000ppm / 10-95%RH | -- / ±5% | 對酒精敏感 |
五、 典型實驗項目（支持超過60個實驗）
本傳感器與檢測技術實驗裝置可完成海量教學實驗，涵蓋傳感器特性驗證、測量技術及應用等多個層面，部分核心實驗如下：
基礎與比較實驗：金屬箔式應變片的單臂、半橋、全橋性能及溫度影響實驗；電子秤應用實驗。
位移與振動測量：電容、霍爾、電渦流、光纖、PSD傳感器的位移與振動測量實驗。
轉速測量：霍爾、磁電、光電、電渦流、光纖傳感器的轉速測量實驗。
溫度測量：K/E型熱電偶、Pt100/Cu50熱電阻、PN結、集成溫度、正/負溫熱敏電阻的溫度特性與測量實驗。
環境與其他量測量：壓力、濕度、氣體濃度、扭矩、光強、位置、直徑等測量實驗。
信號處理實驗：移相器、相敏檢波器實驗等
