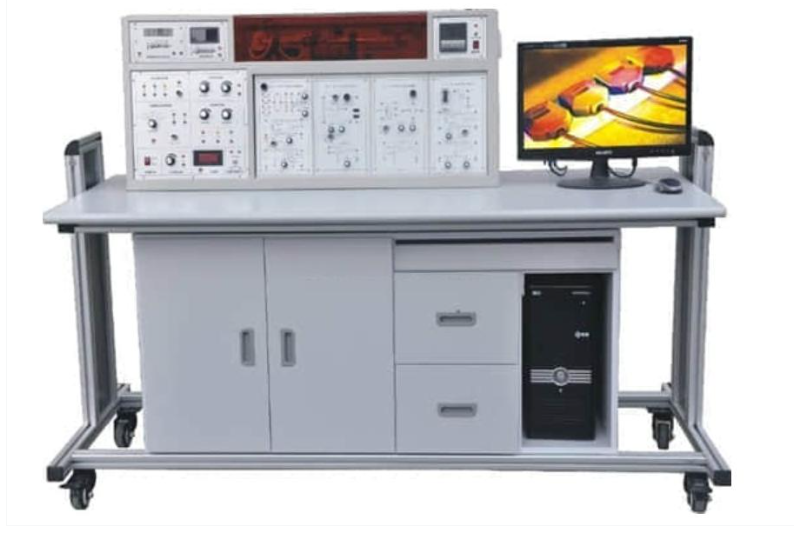

傳感器與檢測技術實訓裝置

傳感器與檢測技術實訓裝置

在當今工程教育與科研中，掌握先進的傳感器與檢測技術至關重要。為此，我們精心推出了新一代傳感器與檢測技術實訓裝置，該設備是專為傳感器及相關學科的教學實驗而設計的綜合性平臺。它能完美適配“傳感器原理與應用”、“自動檢測技術”、“非電量電測技術”及“工程檢測技術及應用”等多種課程需求，是各類高等院校、職業院校及技術學院建設或升級實驗室、高效開設實驗課程的理想選擇。

一、 產品核心優勢與特點

本款傳感器與檢測技術實訓裝置集安全性、擴展性、高精度與高可靠性于一身，具備以下突出特點：

1. 卓越的安全性：裝置實驗用電配備漏電與短路雙重保護，直流電源內置智能保護電路，確保誤操作不會損害設備，全力保障使用者人身安全。專用防誤插連接線進一步杜絕了操作風險。

2. 強大的擴展性：主控臺功能全面，傳感器處理電路采用模塊化設計，傳感器獨立安裝。用戶可根據教學需求靈活增減實驗項目，并能持續拓展新技術實驗。本裝置也是學生進行課程設計、畢業設計及創新實驗的絕佳開發平臺。

3. 工業級高精度：搭載的傳感器結構貼近工業實際，精度高，使實驗數據更真實，便于進行計算機輔助分析與控制。專用穩固傳感器支架避免了直接將傳感器安裝在面板上引入的誤差。高精度穩壓電源、等精度頻率計及數字電壓表，共同保證了全系統測量結果的準確性。

4. 廣泛的通用性：本檢測技術實訓裝置綜合了國內主流教學大綱要求，實驗內容覆蓋全面，能滿足不同層次、不同專業的傳感器類課程實驗教學。

5. 完整的配套性：從各類傳感器、測量?jī)x表、專用電源，到溫度源、振動源、轉動源、數據采集控制器及全套連接線，均精心配套，性能與規格緊密貼合實驗需求，開箱即用。

6. 可靠的耐用性：主控臺采用牢固的優質鋼結構，雙層亞光密紋噴塑工藝，美觀耐用。配備高彈性、接觸可靠的專用實驗連接線，經久耐用。

7. 直觀的教學性：主控臺采用功能分塊式布局，面板圖示清晰，接線便捷。傳感器處理電路模塊均印制清晰原理圖，核心傳感器部件采用進口透明材料封裝，內部結構一目了然，極大提升教學直觀性。

二、 傳感器與檢測技術實訓裝置技術參數

• 輸入電源：AC220V ±5%， 50Hz ±1Hz

• 額定電流：≤ 5A

• 工作環境：溫度-5℃～40℃，相對濕度＜75%（25℃）

• 整機尺寸：1450mm（長）× 700mm（寬）× 1230mm（高）

三、 主控臺詳細性能指標

本傳感器實訓裝置的主控臺是系統的控制與顯示核心，具體功能包括：

1. 多路直流穩壓電源：包含±15V、+5V、±2V~±10V可調、2V~+24V可調四路輸出，具備過流與短路保護及狀態指示。

2. 高穩信號源：提供0.4kHz~10kHz音頻信號與1Hz~30Hz低頻信號，數字化精確顯示頻率。

3. 智能控制與顯示：集成轉動源調速控制（2V~24V）、高精度頻率/轉速表、多量程直流電壓表（0~20V）。

4. 高精度溫控系統：采用PID智能調節儀表，控制溫度源，精度達0.5級，溫度范圍可調（最高200℃）。

5. 標準源輸出：提供轉速0~2400轉/分可調的轉動源，及頻率1~30Hz可調的雙平衡懸臂梁振動源。

6. 輔助功能：配備螺旋測微器傳感器固定架、0~9999s精確計時器。正面設模塊安裝區，可同時掛載四個處理電路模塊。

四、 配套實驗桌與處理電路模塊

• 實驗桌：采用防火防水耐磨臺面，設計合理，留有計算機、顯示器安放位置，并設抽屜用于存放傳感器、模塊、工具及資料，整潔實用。

• 處理電路模塊：采用標準化設計，涵蓋各類傳感器信號調理，包括：

• SM-1 公共模塊（移相、檢波、濾波）

• SM-2 應變傳感器實驗?zāi)K

• SM-3 差動變壓器實驗?zāi)K

• SM-4 電容式傳感器實驗?zāi)K

• SM-5 霍爾式傳感器實驗?zāi)K

• SM-6 壓電式傳感器實驗?zāi)K

• SM-7 電渦流傳感器實驗?zāi)K

• SM-8 溫度傳感器實驗?zāi)K

五、 傳感器器件技術參數一覽

本傳感器與檢測技術實驗設備配備的傳感器種類齊全，性能參數如下（節選）：
