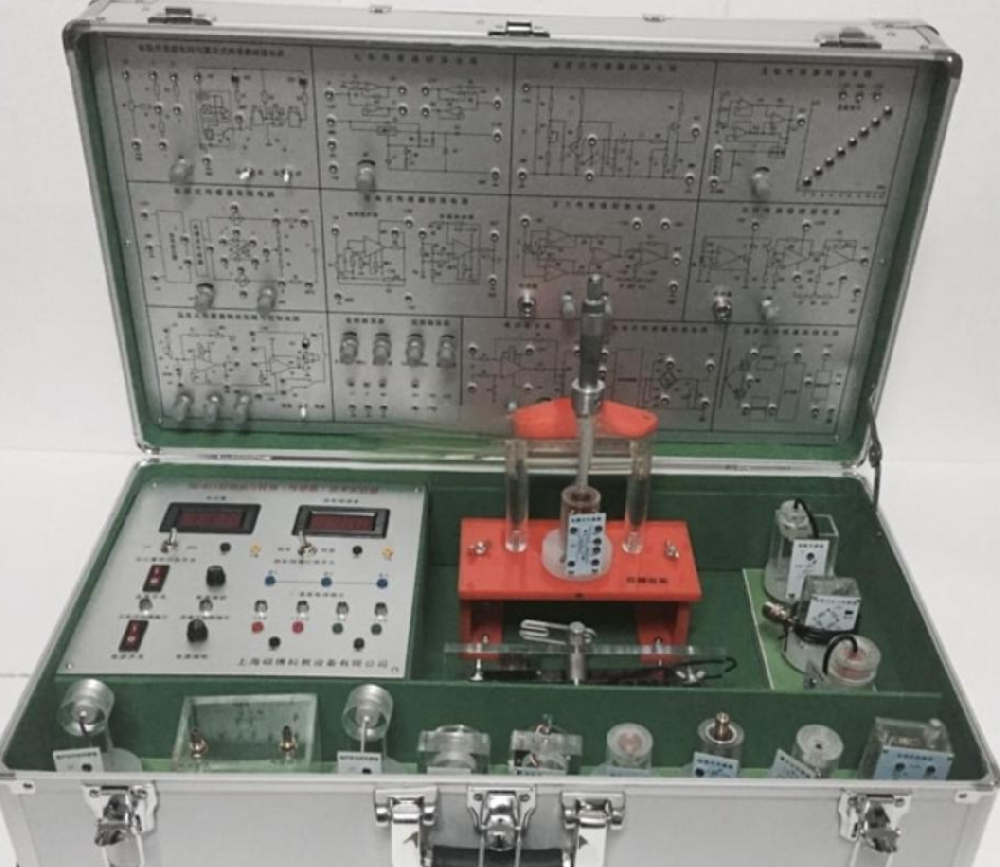

檢測與轉換（傳感器）技術實驗箱
檢測與轉換（傳感器）技術實驗箱是我公司為傳感器教學而研發的新型實驗設備。它集成了二十余種經典傳感器、高精度測量?jī)x表、穩定信號源與數據采集系統，專用于《傳感器原理與應用》、《自動檢測技術》、《非電量電測技術》等課程的教學實驗。該實驗箱設計精巧，功能全面，是各大專院校、職業院?？焖贅?gòu)建或升級傳感器實驗室、開展高效實驗教學的理想選擇。
一、 核心功能與技術規格
輸入電源：AC220V±5%， 50Hz
直流電源：提供±5V、±15V四組穩壓輸出，具有短路保護功能。
測量精度：≤1%
工作環境：溫度-5℃～40℃，相對濕度＜85%（25℃）
外形尺寸：660×400×230mm
二、 系統組成與技術要求
信號源系統：
低頻信號發生器：1Hz-30Hz連續可調，Vp-p值10V。
音頻信號發生器：0.4KHz-10KHz連續可調，輸出電壓0VP~10VP。
差動放大器：增益1-150倍可調，通頻帶0-10KHz。
測量顯示系統：
數字式電壓表：三位半顯示，量程±2V/±20V，精度1%。
數字式頻率/轉速表：測量范圍1-9999 Hz或r/min，精度1%。
激勵與執行源：
加熱源：用于溫度實驗。
轉動源：0-12V驅動，轉速0~2400轉/分可調。
振動源：頻率1Hz-30Hz可調。
手動氣壓源：0-40Kpa，配合機械壓力表使用。
數據采集系統：
配備12位AD轉換數據采集卡，標準RS-232接口。
提供專用處理軟件，支持實驗編輯、數據采集、曲線分析及打印等功能。
三、 傳感器配置清單（部分）
序號 | 實驗?zāi)K | 傳感器名稱 | 量程 | 精度 |
|---|---|---|---|---|
1 | 電阻霍爾式傳感器模塊 | 電阻式傳感器 | ± 2mm | ± 1.5% |
2 | 霍爾式傳感器 | ≥ 2mm | 0.1% | |
3 | 電容式傳感器模塊 | 電容式傳感器 | ± 5mm | ± 1.3% |
4 | 電感式傳感器模塊 | 電感式傳感器 | ± 5mm | ± 3% |
5 | 光電/渦流式傳感器模塊 | 光電式傳感器 | 0-2400轉/分 | ≤ 1.5% |
6 | 渦流式傳感器 | ≥ 1mm | ± 3% | |
7 | 溫度傳感器模塊 | Pt100鉑電阻 | 0-100℃ | ± 3% |
8 | K型熱電偶 | 0-100℃ | ± 3% | |
9 | 壓電/光纖/壓力傳感器模塊 | 壓電加速度傳感器 | 1-30Hz | ± 2%/s |
10 | 光纖式傳感器 | ≥1.5mm | ± 1.5% | |
11 | 壓力傳感器 | 0-50kpa | ± 2% | |
12 | 氣敏/濕敏傳感器模塊 | MQ3氣敏傳感器 | 50-200ppm | - |
13 | 濕敏傳感器 | 10-95%RH | ± 5% |
四、 產品核心特點
直觀教學：傳感器采用進口透明有機玻璃封裝，內部結構一目了然，便于原理講解。
模塊化設計：每個傳感器獨立成模塊，并印有原理圖與接線標識，學生實驗連接快捷，教師亦可拆卸用于課堂演示。
拓展靈活：實驗項目可根據教學大綱靈活選配，并支持隨技術發展增添新型傳感器實驗。
軟硬結合：配套數據采集與處理軟件，可將實驗數據可視化，實現傳統測量與現代計算機檢測技術的結合。
五、 典型實驗項目（支持40個以上實驗）
本檢測與轉換（傳感器）技術實驗箱可完成包括但不限于以下實驗：
基礎特性實驗：電阻式、電容式、電感式、霍爾式、光電式、渦流式、光纖式等多種傳感器的靜態/動態特性實驗。
溫度測量實驗：熱電阻（Pt100、Cu50）、熱電偶（K、E型）、PN結、熱敏電阻的溫度測量與補償實驗。
位移、振動、轉速測量：利用多種傳感器進行位移檢測、振動測量及轉速測量。
環境量檢測：壓力、氣敏、濕敏傳感器原理實驗。
綜合應用實驗：電子秤實驗、振動測量、轉速控制等
