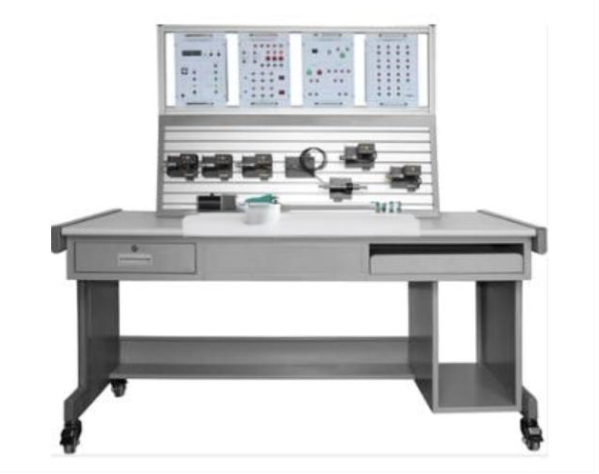

工業傳感器應用技術實訓考核設備
工業傳感器應用技術實訓考核設備，是一款集成十五種類型傳感器應用的綜合性實訓平臺。設備支持傳感器、控制器件與執行單元的自由組合與靈活配置，配套詳實的實訓指導書，提供二十個由淺入深的實訓項目。每個項目均包含明確的實訓目的、器材清單、控制要求、操作步驟，并輔以大量的原理圖、裝配圖、接線圖、數據表格及文字說明，確保實訓過程清晰易懂、循序漸進。
該設備的控制核心由模塊化掛箱組成，如PLC掛箱、PID控制儀表掛箱等，可根據實訓需求自行選用。整體設計兼顧了基礎技能的掌握與理論深度的拓展，旨在培養學生根據實際檢測任務自主選用傳感器、設計控制系統的創新能力，完全契合現代電工高新技能人才培養中對實踐與創新能力的核心需求。
一、 設備核心參數概覽
工作電源：?jiǎn)蜗嗳€ AC220V±5% 50Hz
安全保護：漏電保護（動作電流≤30mA）、過流保護、熔斷器保護
額定功率：≤0.5kW
PLC電源電壓：AC100~240V
工作環境：溫度-10℃～40℃，相對濕度≤85%
設備尺寸：約L1600×W800×H1386mm
二、 設備結構與核心功能
設備采用模塊化設計，主要由以下部分構成：
實訓桌：鋼制結構，優質臺面，帶儲物空間，堅固耐用。
實訓屏：提供多路交直流穩壓電源、保護電路及通用控制器件，采用窗式導軌設計，掛箱可自由組合、裝卸。
實訓掛箱：包括PLC及擴展模塊、控制儀表、電壓電流表、按鈕繼電器等，是系統的控制核心。
實訓模塊：集成超聲波、光敏、溫度加熱室等特定功能模塊。
實訓單元：包含各類檢測元件（如容柵、磁柵）、氣缸運動單元等，共十五個，可自由組合應用于不同項目。
產品配件包：包含安裝、調試、實訓所需的全部配件、線纜及文檔。
三、 單套設備標準配置清單
序號 | 配置名稱 | 單位 | 數量 |
|---|---|---|---|
1 | 傳感器應用技術電源屏 | 套 | 1 |
2 | 鋼制實訓桌 | 套 | 1 |
3 | PLC及擴展掛箱 | 套 | 1 |
4 | 控制儀表掛箱 | 套 | 1 |
5 | 電壓電流表模塊 | 套 | 1 |
6 | 按鈕及繼電器掛箱 | 套 | 1 |
7 | 超聲波傳感器模塊 | 套 | 1 |
8 | 光敏傳感器模塊 | 套 | 1 |
9 | 容柵位移傳感器單元 | 套 | 1 |
10 | 磁柵位移傳感器單元 | 套 | 1 |
11 | 數字量傳感器模塊（含光柵尺等） | 套 | 1 |
12 | 電磁閥單元 | 套 | 1 |
13 | 旋轉變壓器單元 | 套 | 1 |
14 | 氣缸運動單元 | 套 | 1 |
15 | 溫度加熱室模塊 | 套 | 1 |
16 | 霍爾式傳感器模塊 | 套 | 1 |
17 | 電容式傳感器模塊 | 套 | 1 |
18 | 電感式傳感器模塊 | 套 | 1 |
19 | 光電傳感器（漫反射型）模塊 | 套 | 1 |
20 | 壓力傳感器（氣體）模塊 | 套 | 1 |
21 | 空氣壓縮機 | 臺 | 1 |
22 | 產品配件包（含氣管、接頭、線纜等） | 套 | 1 |
23 | 培訓資源包（說明書、實訓項目手冊） | 套 | 1 |
四、 關鍵配置詳細參數
（以下為部分核心單元摘要，具體參數詳見技術文檔）
PLC及擴展掛箱：
主機：24點輸入/24點繼電器輸出，AC100-240V寬電壓供電。
模擬量模塊：2路模擬輸入（0-10V/4-20mA），1路模擬輸出（0-10V/4-20mA），12位分辨率。
控制儀表掛箱：
包含智能計數/計米表、智能溫控表、智能傳感器數顯表等，支持PID控制、報警輸出、變送輸出等功能。
傳感器與執行單元：
位移檢測：容柵（0.01mm）、磁柵（1μm）、光柵尺（5μm）等多種高精度位移傳感器。
多種接近開關：霍爾式、電容式、電感式、光電式（漫反射），涵蓋不同檢測原理與物體。
溫度控制：溫度加熱室配PT100熱電阻、K型熱電偶及溫控器。
壓力檢測：氣體壓力變送器（0-1.6MPa，4-20mA輸出）。
運動執行：氣缸、電磁閥、調速閥等，構成完整的氣動回路。
五、 配套實訓資源
培訓資源包提供完整的教學支持，包括設備使用說明書、安全規范及豐富的實訓項目指導。至少涵蓋以下二十個典型項目：
熱電偶/熱電阻的PID與PLC控制應用
壓力傳感器的儀表控制實例
電容、電感、磁性開關的PLC檢測與應用
光敏、超聲波、光電傳感器的PLC控制實例
光柵、磁柵、容柵位移傳感器的儀表控制實例
編碼器、旋轉變壓器的應用
十五種傳感器綜合應用（PLC+PID+儀表綜合控制）
