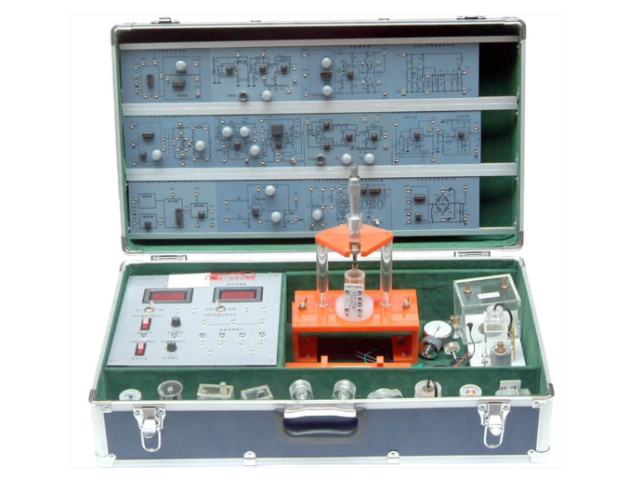

檢測與轉換（傳感器）技術實驗箱
檢測與轉換（傳感器）技術實驗箱是我公司為滿足現代傳感與測控技術教學需求，專為各類院校研發的集成化、便攜式專業實驗設備。本實驗箱將核心的激勵源、測量儀表、信號調理電路與豐富的傳感器模塊高度集成于緊湊箱體內，全面支持《傳感器原理與應用》、《自動檢測技術》、《非電量電測技術》及《傳感器與測控技術》等課程的教學實驗。這款傳感器技術實驗箱是高等院校、職業院?？焖匍_設高質量實驗課程、開展項目式教學與創新的理想選擇。
一、檢測與轉換（傳感器）技術實驗箱核心規格
參數項目 | 技術指標 |
|---|---|
輸入電源 | AC 220V ±5%， 50Hz ±1Hz |
額定電流 | ≤ 5A |
直流電源輸出 | ±5V, ±15V, 1.2V-12V可調 |
輸出穩壓系數 | ≤ ±1% |
電壓紋波 | ≤ 10mV |
系統非線性誤差 | ≤ 5% |
整體測量精度 | ≤ 1% |
整機功耗 | ≤ 100VA |
工作環境 | 溫度：-5℃ ~ +40℃，濕度：<85% RH (25℃) |
實驗箱外形尺寸 | 660mm × 400mm × 230mm (長×寬×高) |
二、一體化集成主控系統功能
本傳感器實驗箱雖體積緊湊，但功能齊全，主控面板集成了實驗所需的全部核心單元：
高精度供電系統：提供四組直流穩壓電源（±5V、±15V、1.2V-12V可調），具備短路保護，并特別集成二組加熱源輸出，滿足多路傳感器供電與溫度實驗需求。
雙路信號發生器：包含低頻（1Hz-30Hz）與音頻（0.4KHz-10KHz）信號源，輸出連續可調，為動態傳感器檢測實驗提供標準激勵信號。
高性能差動放大器：通頻帶0-10KHz，增益1-150倍可調，支持同相、反相、差動三種接法，專門用于放大各類傳感器輸出的微弱信號，完成非電量電測的關鍵轉換步驟。
數字化測量與顯示：集成三位半數顯電壓表、頻率/轉速表，輸入阻抗高，測量精準直觀。
智能過程控制：配備高精度PID溫度調節儀、機械壓力表（0-40Kpa）及手動氣壓源，可實現溫度、壓力的閉環控制與測量，模擬工業自動化儀表與控制過程。
三、內置三源激勵系統
為便于開展各類傳感器的靜態與動態特性實驗，本檢測與轉換實驗箱內置三種物理量激勵源：
精密熱源：采用16V交流電源加熱，PID智能控溫，范圍0~150℃。
可控轉動源：0-12V直流驅動，轉速0~2400轉/分連續可調。
可調振動源：振動頻率1-30Hz可調，共振頻率約12Hz。
四、數據采集與處理系統
12位AD采集卡：采用12位高精度AD轉換芯片，通過RS232或USB接口與計算機通信，分辨率達1/4096。采樣周期（1ms-100ms）與速度靈活可選，支持單次與連續采樣模式。
專業分析軟件：配套的上位機軟件界面友好，功能強大，支持實驗項目管理、數據實時采集、動態特性曲線分析、數據存儲與報告打印，完整實現“檢測→轉換→分析”的數字化教學流程。
五、模塊化傳感器配置（部分列表）
本傳感器技術實驗箱采用模塊化設計，標準配置包含以下核心傳感器模塊（可根據教學需求選配增減）：
序號 | 實驗?zāi)K名稱 | 傳感器名稱 | 量程 | 精度 |
|---|---|---|---|---|
1 | 電阻/霍爾式傳感器模塊 | 電阻式傳感器 | ±2mm | ±1.5% |
2 | 霍爾式傳感器 | ≥2mm | 0.1% | |
3 | 電容式傳感器模塊 | 電容式傳感器 | ±5mm | ±1.3% |
4 | 光電式傳感器模塊 | 光電式傳感器 | 0-2400轉/分 | ≤1.5% |
7 | 溫度式傳感器模塊 | 溫度式傳感器 | 0-100℃ | ±2% |
9 | 壓電式加速度傳感器模塊 | 壓電加速度傳感器 | 1-30Hz | ±2%/s |
10 | 光纖式傳感器模塊 | 光纖式傳感器 | ≥1.5mm | ±1.5% |
19-22 | 熱電偶/熱電阻模塊 | K/E型熱電偶、Pt100/Cu50 | 0-100℃ | ±3% |
... | ... | ... | ... | ... |
傳感器特點：
透明可視化：傳感器外殼采用進口透明材料，內部精密結構一目了然，教學直觀。
獨立模塊化：每種傳感器均為獨立模塊，印有原理圖與標準接線口，實驗連接快捷，也可單獨取出用于課堂演示。
開放可擴展：學?？筛鶕?jù)課程大綱靈活選配模塊，并可根據技術發展增加新型傳感器實驗項目，保護投資，持續更新教學內容。
六、產品核心優勢總結
高度集成，便攜靈活：將主控系統、激勵源、測量單元集成于一箱，體積小巧，功能強大，方便實驗室管理、課堂移動教學及課外創新活動。
緊扣課程標準，實驗項目豐富：支持完成數十個涵蓋電阻、電容、電感、光電、溫度、壓力等多種原理的傳感器基礎與綜合實驗，完全滿足傳感器原理與應用及自動檢測技術課程要求。
理實一體，教學高效：從信號激勵、非電量檢測、信號轉換調理到數據采集分析，形成完整教學閉環，幫助學生系統掌握傳感器與測控技術的核心知識。
智能化與開放性兼?zhèn)?/strong>：集成PID控制與數據采集系統，體現現代測控的智能化；開放的硬件接口和軟件平臺支持學生進行設計性與創新性實驗。
