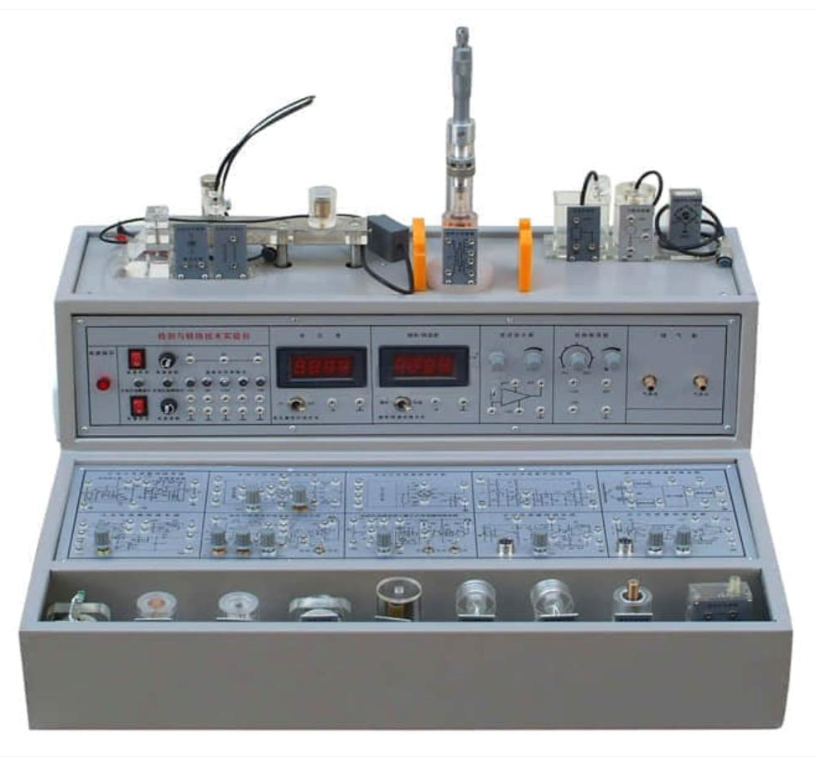

檢測與轉換（傳感器）技術實驗臺
檢測與轉換（傳感器）技術實驗臺是我公司為滿足高等院校、職業院校在傳感器與測控技術領域的教學需求，而全新研發的綜合性實驗設備。本實驗臺緊密圍繞《傳感器原理與應用》、《自動檢測技術》、《非電量電測技術》及《傳感器與測控技術》等核心課程大綱設計，集成了完整的信號激勵、測量、轉換與處理單元。該檢測與轉換（傳感器）技術實驗臺是各院校新建或升級實驗室，快速構建高質量實踐教學體系的理想選擇，致力于為學生提供從原理認知到系統應用的完整學習路徑。
一、檢測與轉換（傳感器）技術實驗臺核心參數
參數項目 | 技術指標 |
|---|---|
輸入電源 | AC 220V ±5%， 50Hz ±1Hz |
額定電流 | ≤ 5A |
直流穩壓電源 | ±5V, ±15V 等多組輸出 |
穩壓系數 | ≤ ±1% |
電壓紋波 | ≤ 10mV |
系統非線性誤差 | ≤ 5% |
整體測量精度 | ≤ 1% |
整機功耗 | ≤ 100VA |
工作環境 | 溫度：-5℃ ~ +40℃，濕度：＜85% RH (25℃) |
實驗臺尺寸 | 610mm × 500mm × 400mm |
二、核心系統功能詳解
1. 智能主控與測量系統
本檢測與轉換技術實驗臺的主控系統集成了實驗所需的所有供電、激勵與測量單元，功能全面：
高精度穩壓電源：提供多路直流穩壓輸出（±5V, ±15V等），具備完善的短路保護功能，確保實驗安全。特別配備二組加熱源電源，可支持多個溫區實驗并行。
雙通道信號發生器：包含低頻（1Hz-30Hz）與音頻（0.4KHz-10KHz）信號源，輸出連續可調，為動態傳感器特性實驗提供穩定激勵。
高性能差動放大器：通頻帶0-10KHz，增益1-150倍可調，可靈活接成同相、反相及差動模式，專門用于放大各類傳感器輸出的微弱信號。
數字化測量儀表：配備高輸入阻抗的數字電壓表、頻率/轉速表，測量精確，顯示直觀。
過程控制系統：集成高精度PID溫度調節儀、機械壓力表與手動氣壓源，可實現溫度、壓力的精確控制與測量，模擬工業檢測與轉換過程。
2. 三源激勵系統（熱源、轉動源、振動源）
本實驗臺內置三種高精度物理量激勵源，是完成傳感器動態與靜態特性實驗的基礎：
可調熱源：采用交流電源加熱，PID智能控溫，范圍0~150℃，用于熱電偶、熱電阻等溫度傳感器實驗。
可控轉動源：0-12V直流驅動，轉速0~2400轉/分連續可調，用于光電、霍爾、磁電等轉速傳感器的測速實驗。
可調振動源：振動頻率1-30Hz可調，共振點約12Hz，專門用于壓電加速度、電渦流等傳感器的振動測量實驗。
3. 數據采集與處理系統
12位高精度采集卡：采用12位AD轉換器，通過RS232或USB接口與計算機通信，分辨率達1/4096。采樣周期（1ms-100ms）與速度可調，支持單次觸發與連續采樣模式。
專業分析軟件：配套的上位機軟件界面友好，功能強大，支持實驗項目編輯、數據實時采集、動態曲線繪制與分析、數據存儲與實驗報告生成，完美呈現“檢測-轉換-分析”的全流程。
三、教學應用與核心優勢
一體化集成設計：本檢測與轉換（傳感器）技術實驗臺將電源、信號源、測量儀表、激勵源及采集系統高度集成，結構緊湊，功能齊全，避免了傳統實驗中設備繁雜、接線混亂的問題，有效提升實驗效率。
緊扣教學大綱：實驗內容全面覆蓋“傳感器原理”、“自動檢測技術”等課程的核心知識點，通過豐富的實驗項目（如靜態特性測試、動態響應分析、溫度PID控制、轉速測量等），幫助學生深入理解傳感器的工作機理與工程應用。
智能化與開放性：集成PID智能調節儀與數據采集系統，體現了現代測控技術的智能化特點。開放的硬件接口和軟件平臺，也支持學生進行二次開發和創新性實驗。
高可靠性與安全性：所有電源均設有保護功能，實驗臺布局合理，標識清晰，保證了教學過程的安全與設備的長期穩定運行
