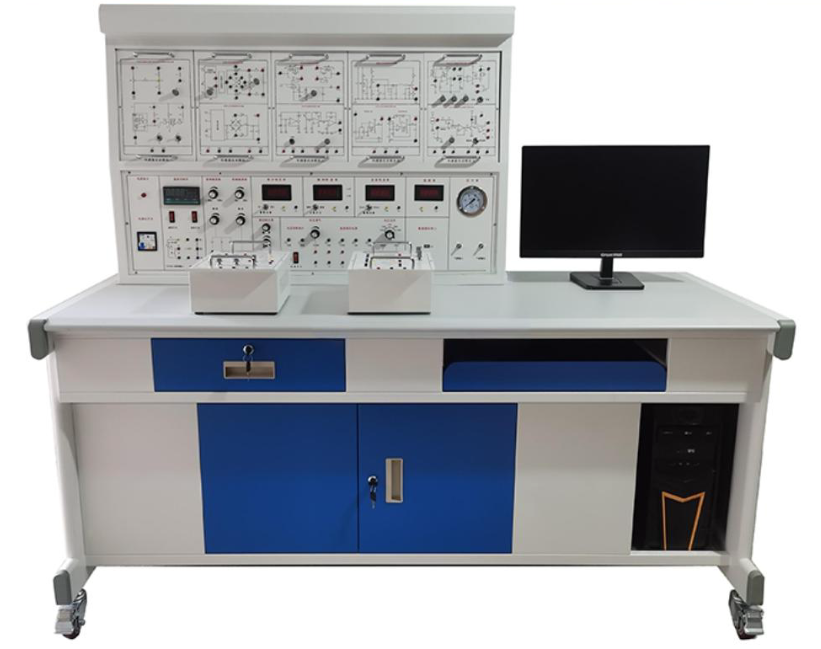

傳感器檢測技術實訓裝置
本傳感器檢測技術實訓裝置是我公司為滿足現代檢測技術、自動化及測控專業教學需求，精心研制的新一代綜合性實驗平臺。該裝置完美契合《傳感器原理與應用》、《自動檢測技術》、《工業自動化儀表與控制》、《非電量電測技術》及《傳感器與測控技術》等核心課程的教學大綱要求，集教學演示、學生實訓、數據采集與分析于一體。本傳感器檢測技術實訓裝置是各類高等院校、職業院校及技術學校用于新建、升級實驗室，快速構建高水平實踐教學體系的理想選擇。
一、 傳感器檢測技術實訓裝置核心優勢
一體化集成設計：本裝置將實訓桌、實訓臺、信號源、測量儀表、激勵源（溫度、轉動、振動）及數據采集系統完美融合，結構緊湊，功能齊全，為傳感器檢測技術的學習提供了完整的硬件環境。
模塊化掛箱結構：所有傳感器及其調理電路均采用獨立掛箱模塊設計，模塊印有清晰的原理圖與接線標識。這種傳感器檢測實訓掛箱支持靈活組合與更換，方便教學管理，也便于開展個性化、項目式教學。
智能化測控系統：配備高精度PID溫控儀、多功能顯示儀表（電壓、電流、頻率/轉速、壓力）及手動氣壓源，可實現被測量的精確控制與實時指示，完整再現工業檢測過程。
先進的采集處理能力：集成12位AD轉換數據采集卡，支持USB/RS232通信，配套專業上位機軟件。學生可完成從傳感器檢測、信號轉換、數據采集到曲線分析的完整流程訓練，深化對傳感器檢測技術的理解。
二、 傳感器檢測技術實訓裝置技術規格
參數項目 | 技術指標 |
|---|---|
輸入電源 | AC 220V ±5%， 50Hz ±1Hz |
額定電流 | ≤ 5A |
工作環境 | 溫度：-5℃ ~ +40℃，濕度：＜85% RH (25℃) |
整機尺寸 | 約 1700mm × 700mm × 1500mm (長×寬×高) |
直流電源 | ±5V, ±15V, ±2V~±10V分檔輸出，2~24V連續可調 |
信號源 | 低頻：1Hz-30Hz；音頻：0.4KHz-10KHz |
測量精度 | 電壓/電流/頻率表精度：1% |
三、 系統功能詳解
1. 主控與測量單元
多路直流穩壓電源：提供實驗所需各種電壓，具備短路保護。
雙路信號發生器：提供低頻與音頻信號，用于動態傳感器檢測實驗的激勵。
高精度差動放大器：增益1-150倍可調，用于傳感器微弱信號的放大。
數字顯示儀表組：包含交直流電壓/電流表、頻率/轉速表、溫度表，測量直觀。
過程控制儀表：高精度PID智能調節儀與機械壓力表，實現溫度和壓力的閉環控制檢測。
2. 被測量激勵源
加熱源：0~150℃可控溫度源。
轉動源：0~2400轉/分無級調速。
振動源：1-30Hz可調振動頻率。
手動氣壓源：0-50Kpa可調壓力源。
3. 智能數據采集系統
配備12位AD采集卡及專業軟件，支持單次與連續采樣。軟件界面友好，具備實驗管理、實時數據采集、動態曲線繪制與分析、報告生成等功能，是傳感器檢測技術數字化教學的核心。
四、 模塊化傳感器掛箱配置（部分列表）
本傳感器檢測技術實訓裝置提供超過20個實訓掛箱模塊，涵蓋數十種傳感器，部分配置如下：
序號 | 實訓掛箱模塊名稱 | 包含傳感器示例 | 量程 | 精度 |
|---|---|---|---|---|
1 | 電阻/霍爾/電容式傳感器掛箱 | 電阻式傳感器 | ±2mm | ±1.5% |
2 | 光電/電感式傳感器掛箱 | 光電式傳感器 | 0-2400轉/分 | ≤1.5% |
3 | 溫度/渦流式傳感器掛箱 | PT100鉑電阻 | 0-100℃ | ±3% |
4 | 光纖/壓力傳感器掛箱 | 壓力傳感器 | 0-10Kpa | ±2% |
5 | 超聲波/濕敏傳感器掛箱 | 超聲波傳感器 | 20-60cm | 1cm |
6 | 光敏/溫度特性傳感器掛箱 | 光敏二極管/三極管 | 隨光變化 | ±3% |
7 | 扭矩/光柵位移傳感器掛箱 | 光柵位移傳感器 | 0-25mm | - |
（注：學?？筛鶕?jù)實際教學計劃，靈活選配所需的傳感器檢測實訓掛箱。）
五、 豐富的傳感器檢測實驗項目
本裝置支持完成涵蓋電阻、電容、電感、光電、溫度、壓力、超聲波等各類傳感器的超過69個實驗，包括但不限于：
基礎特性實驗：各類傳感器的靜態、動態特性測試（如單臂/半橋/全橋比較、位移特性、轉速測量）。
溫度檢測與控制實驗：熱電偶、熱電阻、集成溫度傳感器（LM35）等的測溫與PID溫控實驗。
位移與速度檢測實驗：光纖、渦流、光柵、霍爾傳感器的位移、振動與轉速測量。
環境量檢測實驗：氣敏、濕敏、壓力、超聲波測距等實驗。
綜合與應用實驗：電子秤、自動定位、CCD尺寸測量、指紋識別等。
完整的實驗列表（共69項）充分體現了本傳感器檢測技術實訓裝置在教學內容上的廣度與深度。
六、 裝置特點與教學價值
透明化教學：傳感器采用透明封裝，內部結構一目了然，使抽象的傳感器檢測原理變得直觀。
模塊化教學：獨立的實訓掛箱模塊便于攜帶與課堂演示，接線快捷，有效提升實訓效率。
開放性與擴展性：學?？筛鶕?jù)專業方向選配模塊，并能隨著技術發展增加新型傳感器檢測實訓掛箱，保護投資，持續更新教學內容。
