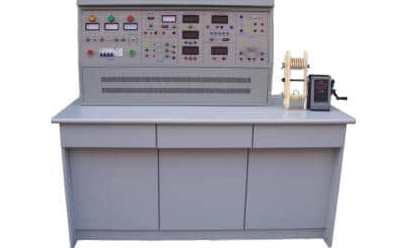

電機·變壓器維修及檢測實訓裝置

電機·變壓器維修及檢測實訓裝置

一、產品概述

二、主要技術參數

• 輸入電源：三相四線制 ～380V ±10% 50Hz

• 工作環境：-5℃ ~ +40℃，相對濕度 ＜85%(25℃)

• 裝置容量：＜1.5kVA

• 外形尺寸：1300mm × 750mm × 1300mm

三、裝置配置清單

1. 電源控制屏

• 結構：鐵質雙層亞光密紋噴塑，鋁質面板。

• 電源控制：三相四線輸入，配備漏電保護器、總開關，通過接觸器及起停按鈕控制，設急停按鈕。

• 電壓指示：面板設有三只指針式交流電壓表，實時監測三相電網電壓。

• 可調交流電源：通過1.5kVA三相同軸自耦調壓器，輸出0～450V三相及0～250V單相連續可調電壓。

• 直流電源：

• 固定直流電源：220V / 0.5A，帶短路保護。

• 可調直流高壓電源：0～250V連續可調，帶過壓及短路保護。

2. 儀表功能板

• 交流數字電流表 (0～5A) 三只，精度0.5級。

• 直流數字毫安表 (0～2000mA) 一只，精度0.5級。

• 智能功率、功率因數表：采用DSP技術，可測量有功功率、無功功率、功率因數及負載性質，精度0.5級，并能存儲、查詢15組測試數據。

• 其他元件：4uF/450V CBB電容一只、雙刀雙擲開關一只、0～900Ω/0.5A可調電阻兩組。

3. 儀器與工具配備

• 測量儀器：500V兆歐表、890B+數字萬用表、鉗形電流表。

• 拆裝工具：6寸三爪拉馬、活動扳手、錘頭、劃線板、壓線板、剪刀等。

• 繞線設備：配套繞線模、繞線軸、繞線架、壓線架及手搖電子計數繞線機（計數范圍0-9999匝）。

4. 實訓電機與組件

• 未浸漆單相變壓器：100VA，220V/55V。

• 未浸漆單相電容運轉異步電動機：120W，220V，1420r/min。

• 未浸漆三相鼠籠異步電動機：180W，380V(Y)，1400r/min。

5. 安全附件

• 實訓桌：桌面附防靜電絕緣橡膠墊，固定有手搖繞線機，下設繞線柜。

• 實訓導線：采用高可靠護套手槍插連接線，內部為超軟無氧銅多股線，安全耐用。

四、核心實訓項目

(一) 單相變壓器修理及綜合檢測

1. 變壓器拆除前數據記錄與計算

2. 變壓器鐵芯與繞組拆除工藝

3. 變壓器繞組手工繞制

4. 變壓器器身組裝

5. 絕緣電阻測試

6. 繞組直流電阻測試

7. 變壓器同名端判別

8. 變壓器電壓變比測試

9. 變壓器空載特性試驗

10. 變壓器短路特性試驗

(二) 單相電容運轉異步電動機修理及測試

1. 電機拆除前數據記錄與計算

2. 單相異步電動機拆卸

3. 單相電動機定子繞組繞制

4. 單相電動機組裝

5. 絕緣電阻測試

6. 主、副繞組直流電阻測試

7. 單相異步電動機空載運行試驗

8. 單相異步電動機短路試驗

(三) 三相鼠籠式異步電動機修理及測試

1. 電機拆除前數據記錄與計算

2. 三相異步電動機拆卸

3. 三相定子繞組繞制與嵌線

4. 三相異步電動機組裝

5. 絕緣電阻測試

6. 三相繞組直流電阻測試與平衡判斷

7. 三相繞組首末端判別

8. 三相異步電動機空載運行試驗

9. 三相異步電動機短路試驗
