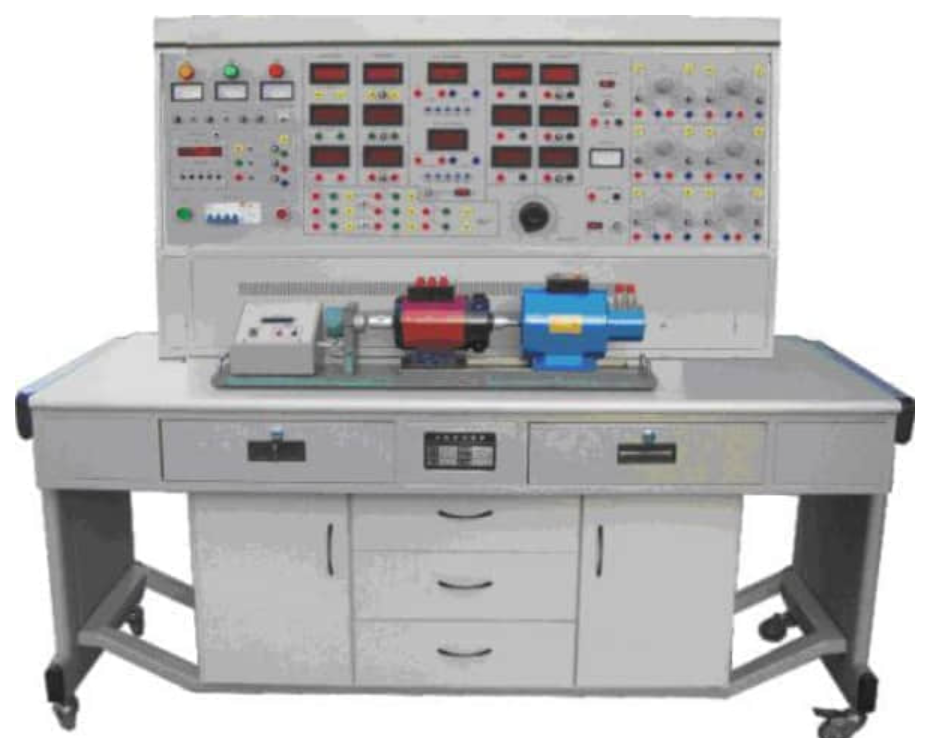

電機與變壓器綜合實驗裝置

電機與變壓器綜合實驗裝置

本設備是專為高等院校、職業院校及技術學校設計的電機與變壓器綜合實驗裝置，全面覆蓋《電機拖動與調速》、《電機及拖動基礎實驗》、《電機學》、《電機與變壓器》等核心課程的教學大綱要求。裝置采用創新設計，結構穩固合理，外觀現代大氣，能夠助力各類院校實驗室快速、高效地開設實驗課程，是提升實踐教學質量的理想選擇。

一、電機與變壓器綜合實驗裝置核心優勢

1. 高度集成，綜合性強：本裝置真正實現了“一機多用”，不僅能完成電機拖動與控制的所有基礎與進階實驗，還能進行單相、三相變壓器的完整特性測試。其模塊化設計還支持輕松擴展至更復雜的電氣控制技術實驗，為電機與變壓器的關聯教學提供了完美平臺。

2. 配套完整，開課迅速：整套電機與變壓器綜合實驗裝置從精密儀器儀表、專用穩壓電源、多種類型電機、專用變壓器到高質量實驗連接導線均配套齊全，用戶無需二次采購，確保實驗室建設一步到位，迅速投入教學使用。

3. 工藝精湛，經久耐用：裝置關鍵部件如電機導軌采用優質不銹鋼制造，基礎底板使用20mm厚高強度軋鋼板，確保設備在長期運行中不變形、噪音低，為電機性能測試提供了穩定、精確的機械環境。

4. 測量精準，教學直觀：創新采用“校正直流測功機”測量原動機輸出功率，徹底解決了傳統“渦流測功機”存在的測量死區大、誤差明顯的痛點。配套的專用小型教學電機特性經過優化，可精準模擬中大型電機的運行特性，使學生通過實驗深刻理解電機與變壓器的理論知識。

5. 安全可靠，智能防護：裝置配備電壓型與電流型雙重漏電保護系統，相間、線間過載或短路故障由高性能單片機全程監控，實現自動報警與快速斷電保護，全方位保障師生實驗安全。

6. 智能管理，便于考核：內置定時器兼報警記錄儀，支持實驗時間設定、超時報警與自動電源管理，并能記錄各類操作告警，完美適應開放式實驗室管理模式，便于教師進行實驗過程管理與教學考核。

二、電機與變壓器綜合實驗裝置技術規格

• 輸入電源：三相四線 380V ±10% 50Hz

• 工作環境：溫度-10℃ ～ +40℃，相對濕度＜85%（25℃）

• 裝置容量：＜1.5KVA

• 整機重量：約300Kg

• 外形尺寸：1600mm（長）× 750mm（寬）× 1300mm（高）

三、涵蓋電機與變壓器綜合實驗裝置核心教學內容

（一）直流電機實驗項目

1. 直流電機認識實驗

2. 直流發電機特性實驗

3. 直流并勵電動機工作特性

4. 直流電動機啟動實驗（串電阻啟動、降壓啟動）

5. 直流電動機轉向控制實驗

6. 直流電動機調速實驗（調壓、調阻、弱磁調速）

（二）單相變壓器實驗項目

1. 單相變壓器變比測定

2. 單相變壓器空載實驗，測取空載特性曲線

3. 單相變壓器短路實驗，測取短路參數

4. 單相變壓器負載實驗，測取外特性曲線

（三）三相變壓器實驗項目

1. 三相變壓器繞組極性測定

2. 三相變壓器聯結組別判定與驗證

（四）異步電動機實驗項目

1. 三相異步電動機定子繞組電阻測試

2. 三相異步電動機空載實驗與特性分析

3. 三相異步電動機短路實驗與參數求取

4. 三相異步電動機等效電路參數計算

5. 三相異步電動機在各種運行狀態下的機械特性測定

四、裝置基本配置清單

（一）主控實訓屏

1. 可調交流電源：提供三相0～450V及單相0～250V連續可調電源，配有同軸調壓器與完善的過流保護。

2. 高壓直流電源：提供220V勵磁電源與0-250V連續可穩壓電樞電源，帶數顯指示。

3. 智能管理單元：定時報警記錄儀。

4. 高精度測量儀表：

• 直流數顯電壓表、電流表（多量程）

• 交流數顯電壓表、電流表（多量程）

• 智能功率/功率因數表（可自動判別負載性質，存儲數據）

5. 多功能轉換開關與三相可調電阻器組。

（二）核心器材配備

1. 變壓器：單相教學變壓器（220V/55V）。

2. 電機組：直流并勵電動機、校正直流測功機、三相繞線式異步電動機。

3. 高精度測速系統：含光碼盤測速及數顯轉速表的不銹鋼電機導軌，運行平穩，精度高。

4. 負載與連接：燈箱負載單元、高可靠安全實驗導線。

（三）專用實驗桌

實驗桌采用優質鋼材雙層噴塑結構，桌面為防火、防水、耐磨的高密度板，堅固美觀，為電機與變壓器綜合實驗裝置提供了穩固、安全的工作平臺。

本電機與變壓器綜合實驗裝置集教學性、安全性、耐用性與先進性于一體，是建設現代化電類實驗室、深化電機與變壓器實踐教學的必備設備。
