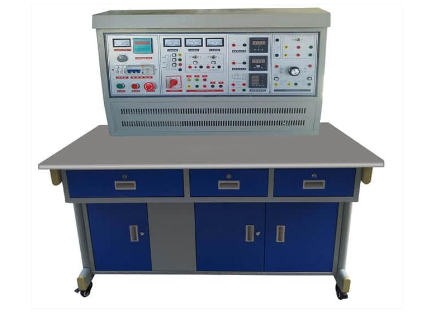

電機·變壓器維修及檢測實訓裝置
一、產品概述
二、核心技術參數
輸入電源：三相四線制 380V ±10%，50Hz 工作環境：溫度-5℃～+40℃，相對濕度＜85%（25℃） 裝置容量：＜1.5kVA 外形尺寸：1300mm（長）× 750mm（寬）× 1300mm（高）
三、裝置系統化配置
1. 電源控制屏
主電源控制：三相四線輸入，配備漏電保護器、總開關、接觸器起?？刂萍凹蓖０粹o，確保操作安全。 監測儀表：數字式交流電壓表，可通過波段開關切換監測三相電網電壓。 智能管理器：集成定時器與報警記錄儀，兼具時鐘、定時報警、電源管理功能，并可記錄操作過程中的漏電、儀表超量程等報警次數，為實訓考核提供客觀數據。 可調交流電源：通過1.5kVA三相同軸自耦調壓器，可輸出0～450V三相及0～250V單相可調電壓。 直流電源組： 固定直流電源：220V/0.5A，帶短路保護。 可調直流高壓電源：0～250V連續可調，具備過壓及短路保護。 直流數字電壓表：測量范圍0～300V，精度0.5級，用于監測直流電源電壓。
2. 儀表功能板
真有效值交流數字電壓表 (0～500V) 一只。 真有效值交流數字電流表 (0～5A) 三只。 直流數字毫安表 (0～2000mA) 一只。 智能功率與功率因數表：可測量有功/無功功率、功率因數及負載性質，并能存儲15組測試數據。 配套元件：4uF/450V CBB電容、雙刀雙擲開關、0～900Ω/0.5A可調電阻兩組。
3. 儀器與工具配備
檢測儀器：500V兆歐表、890B+數字萬用表、鉗形電流表。 拆裝與繞制工具：包含6寸三爪拉馬、活動扳手、壓線板、劃線板、剪刀等的工具套件；專用繞線模、繞線軸、繞線架等繞線裝置。 核心設備：手搖電子計數繞線機 (計數范圍0-9999匝)。
4. 實訓電機與變壓器（未浸漆，便于教學）
單相變壓器：100VA，220V/55V。 單相電容運轉異步電動機：120W，220V，1420r/min。 三相鼠籠異步電動機：180W，380V(Y)，1400r/min。 他勵直流電動機：100W，220V，2000r/min。
5. 高可靠安全導線
四、可完成的實訓項目
項目一：?jiǎn)蜗嘧儔浩骶S修及綜合檢測
拆除前數據記錄與計算 鐵芯與繞組的拆除工藝 繞組繞制與絕緣處理 變壓器整體組裝 絕緣電阻測試 繞組直流電阻測試 同名端判別 電壓變比測試 空載特性試驗 短路特性試驗
項目二：?jiǎn)蜗嚯娙葸\(yùn)轉電動機維修及測試
拆除前數據記錄與計算 電機端蓋、轉子、定子的拆除 定子繞組繞制與嵌線 電機整體組裝與調試 絕緣電阻測試 直流電阻測試 空載運行試驗 短路試驗
項目三：三相鼠籠式異步電動機維修及測試
拆除前數據記錄與計算 三相電機的拆卸工藝 三相定子繞組的繞制與連接 電機組裝與軸承裝配 絕緣電阻測試 直流電阻測試與平衡度判斷 繞組首末端判別 空載運行試驗 短路試驗
項目四：他勵直流電動機維修及測試
拆除前數據記錄與重繞數據計算 電樞繞組、
