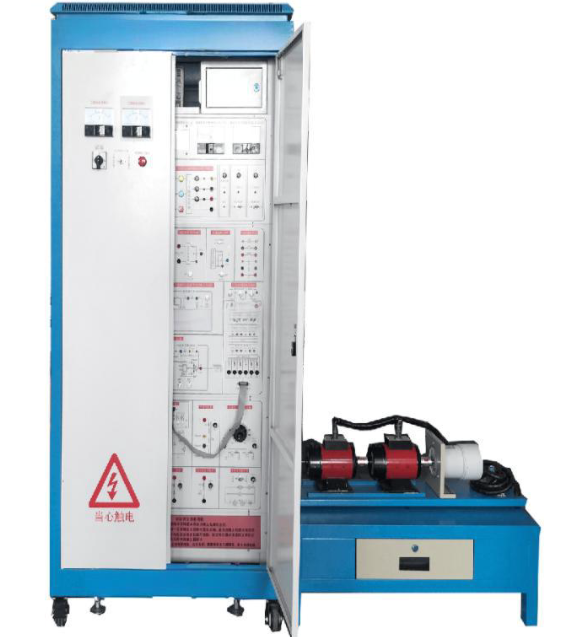

直流調速（調壓）實訓控制柜

直流調速（調壓）實訓控制柜

一、產品概述

二、核心功能特點

1. 雙重用途設計：本實訓控制柜不僅可用于直流電動機的調速控制，還可作為一臺高性能的可調直流穩壓電源獨立使用，功能靈活多變。




2. 先進的控制系統：能夠?qū)⑷嘟涣麟娬鳛檫B續可調的直流電，為直流電動機電樞供電。系統可靈活引入電壓負反饋、電流截止負反饋（單閉環），或轉速負反饋與電流負反饋（雙閉環），構建自動穩速的無級調速系統，靜差率小，調速范圍寬。




3. 全面的安全保護：集成了短路、缺相、過流、欠流等多重保護機制。配備智能保護報警電路，當系統出現異常時，能自動切斷主電源并點亮故障指示燈，確保設備和人員安全，直至故障復位。




4. 獨立的勵磁供電：提供專門的直流勵磁電源輸出，可為直流電動機提供穩定可靠的勵磁電流。




5. 優良的工藝與結構：外形尺寸為850×600×1800mm（長寬高）。柜體采用1mm厚優質鋼板制造，經靜電噴涂處理（藍白色），堅固耐用，美觀大方。




三、系統結構與技術參數

1. 系統組成架構

• 柜體結構：采用前后門及側門均可靈活開啟的柜式設計，內部設備分層安裝，主變壓器、晶閘管單元位于下層，布局清晰，維護方便。




• 模塊化電路：核心控制部分由獨立的單元板構成，包括穩壓電源單元、觸發電路單元、電壓隔離器單元、單閉環調節保護單元及雙閉環調節保護單元。各單元板可獨立設置故障，便于開展針對性教學。




• 操作面板：面板集成電壓/電流監控功能、轉換開關、點動開關、電源指示燈及轉速指示表，人機交互直觀。




• 主電路：采用20A/800V三相全控橋式可控硅整流電路，通過交流電流互感器實時檢測負載電流。




• 輔助功能：頂部設有示波器放置平臺，配備獨立故障設置箱，并提供220V單相電源插座，便于連接電烙鐵、示波器等輔助工具。




2. 主要技術參數

3. 負載單元配置

• 直流電機機組：包含直流電動機（220V, 185W, 1500r/min）、他勵直流發電機（220V, 250W）及測速發電機（15V, 1500r/min）各一臺，同軸安裝。




• 可調電阻負載：額定電流1.0A，最大阻值900Ω，用于模擬各種負載工況。




四、實訓內容總覽

1. 開環系統調試訓練：




• 三相全控橋整流特性實驗




• 鋸齒波觸發電路斜率整定




• 觸發脈沖初始角整定




• 最小整流角與最小逆變角整定




• 同步信號相位整定




2. 閉環系統調速與調壓訓練：




• 電壓單閉環反饋系統調整




• 帶電流截止負反饋的閉環系統調整




• 雙閉環系統中電流環（ACR）參數整定




• 雙閉環系統中轉速環（ASR）參數整定




• 系統靜動態特性測試




3. 典型故障診斷與維修訓練：
   通過故障設置箱，可模擬并檢修以下10類常見故障（K1-K10）：




• K1：交流接觸器控制回路故障




• K2：晶閘管VT1損壞故障




• K3：電流反饋與過流保護電路故障




• K4：給定穩壓電源故障




• K5：電壓隔離器(TVD)故障




• K6：轉速反饋電路故障




• K7：轉速調節器(ASR)電路故障




• K8：C相同步信號丟失故障




• K9：電流調節器(ACR)積分電容短路故障




• K10：電流調節器(ACR)輸出開路故障




五、標準配置清單
