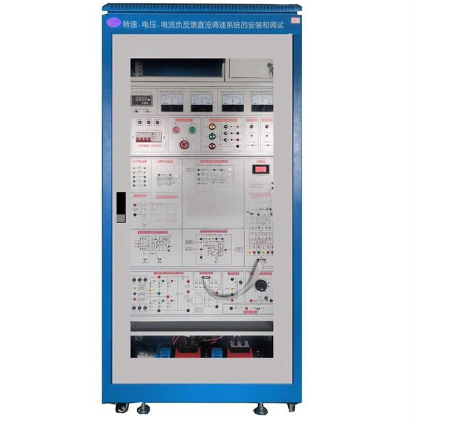

轉速、電壓、電流負反饋直流調速系統的安裝和調試實訓系統

二、技術性能

1. 輸入電源：三相四線（或三相五線 380V±10％，50Hz）

2. 工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃），海拔＜4000m

3. 裝置容量：＜1.0kVA

三、系統配置介紹

1. 電源與變壓器模塊：

• 3相整流變壓器（帶開關、短路保護及輸出指示）

• 三相同步變壓器（380V/3×15V）

• 直流勵磁電源（DC110V，1A）

2. 測量與負載模塊：

• 指針式直流電壓表（150V）×2

• 指針式直流電流表（2A）×2

• 瓷盤可調電阻負載（0～900Ω×2/0.41A串聯，或0～450Ω/0.82A并聯）

• 功率電阻（120Ω/200W）

• 平波電抗器（0-100mH-200mH-700mH可調）

3. 電機與測速模塊：

• 固定電機組鋼板底座與測速支架

• 數顯轉速表

• 直流他勵電動機（Un=DC110V，120W，n=1500rpm，絕緣等級E）

• 他勵直流發電機（DC110V，1500rpm，絕緣等級E）

4. 電力電子主控模塊：

• 三相晶閘管觸發電路

• 三相晶閘管整流主電路

• 每只晶閘管設獨立阻容吸收與熔絲保護，面板保險座便于更換

• 續流二極管

5. 控制與反饋模塊：

• 給定電路單元G（帶數顯）

• 轉速變換電路單元

• 轉速負反饋調節器模塊

• 電壓隔離器電路單元

• 電壓負反饋調節器模塊

• 三相電流互感器采樣單元

• 電流負反饋調節器模塊

6. 輔助功能：

• 220V示波器電源接口

• 故障設置單元（不少于8個獨立故障點）

• 立式可移動結構，帶剎車輪與支撐腳，底部設電機與變壓器放置區，上層預留示波器位

四、可完成的實訓項目

1. 轉速負反饋直流調速系統的安裝與調試

2. 電壓負反饋直流調速系統的安裝與調試

3. 電流負反饋直流調速系統的安裝與調試

4. 三相半波整流電路實訓

5. 三相全控橋式整流電路實訓

五、故障設置與診斷功能

1. 三相同步信號缺相模擬

2. 晶閘管觸發電路偏移電壓缺失

3. 移相控制電壓Uct開路模擬

4. 給定電路單元輸出斷路

5. 轉速變換單元輸出斷路（轉速反饋信號丟失）

6. 反號器單元輸出斷路

7. 電壓隔離器輸出斷路

8. 電流反饋與過流保護單元輸出斷路
