高級電機技能實訓裝置

高級電機技能實訓裝置

一、裝置概述

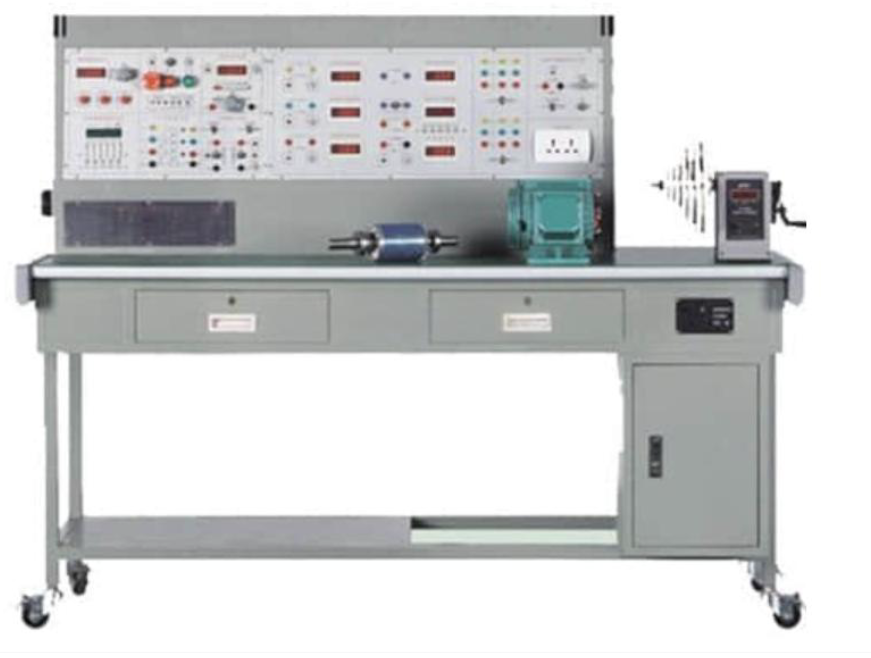

高級電機技能實訓裝置 是一款專為職業院校、技工學校及培訓機構設計的綜合性電機技能培訓平臺。本裝置深度融合了電機制造工藝、維修技術與性能測試三大核心模塊，可系統性地完成單相變壓器、單相電容運轉異步電動機、三相鼠籠異步電動機以及他勵直流電動機的拆除、重繞、組裝、維修與出廠檢測等全流程技能實訓。該平臺是培養學生扎實動手能力、進行電機故障診斷與維護的高級電機技能實訓裝置，完全符合現代電機制造與維修行業的實戰要求。

本電機維修技能實訓平臺 廣泛應用于機電一體化、電氣自動化、電機與電器技術等相關專業的核心課程教學，如《電機制造工藝》、《電機維修》、《電機測試》等。同時，它嚴格參照機械工業出版社教材及中國勞動保障部頒布的《國家職業標準-維修電工》和《職業技能鑒定培訓教材-維修電工》標準進行功能設計，是開展初級、中級、高級維修電工 職業技能等級考核與鑒定的理想設備。通過在本裝置上的系統訓練，學生可快速掌握電機的核心結構與維修工藝，為成為高素質技術技能人才奠定堅實基礎。

二、核心技術參數

為確保高級電機技能實訓裝置 的穩定與安全運行，本平臺具備以下精確的技術規格：

1. 輸入電源：三相四線制 ～380V ±10%，50Hz

2. 工作環境：溫度-5℃～＋40℃，相對濕度＜85%（25℃）

3. 裝置容量：＜1.5KVA，節能高效

4. 外形尺寸：1300mm（長）× 750mm（寬）× 1300mm（高），結構緊湊，實訓空間充足

三、裝置配備詳解（一體化高級配置）

本高級電機技能實訓裝置 提供從電源控制到儀器工具、從核心組件到安全配件的全套解決方案，確保實訓的完整性與先進性。

1. 電源控制屏

控制屏采用堅固的鐵質雙層亞光密紋噴塑結構，配以鋁質面板，美觀耐用。集成總電源開關、漏電保護、急停按鈕，并配備數字式交流電壓表與定時器兼報警記錄儀，既可管理實訓時間，又能自動記錄操作錯誤次數，為技能考核提供客觀數據支持。

2. 多功能電源系統

• 可調交流電源：通過1.5KVA三相同軸自耦調壓器，可輸出0～450V三相及0～250V單相連續可調電壓。

• 直流電源組：提供一路220V/0.5A固定輸出和一路0～250V可調高壓輸出，均設有過壓與短路保護，安全可靠。

• 直流數字電壓表：測量范圍0～300V，高輸入阻抗，精度0.5級。

3. 高精度儀表功能板

• 真有效值交流數字電壓/電流表：自動量程切換，精度0.5級，滿足精確測量需求。

• 智能功率、功率因數表：采用DSP技術，可測量并記錄有功功率、無功功率、功率因數及負載性質，功能強大。

• 直流數字毫安表：測量范圍0～2000mA。

• 其他配件：包括單相電動機專用CBB電容、雙刀雙擲開關及可調電阻等。

4. 專業儀器與工具套裝

• 檢測儀器：500V兆歐表、890B+數字萬用表、鉗形電流表，滿足各類電氣參數檢測需求。

• 拆裝與繞線工具：提供包含拉馬、扳手、劃線板、壓線板等的全套拆裝工具，以及專業的繞線模、繞線軸和手搖電子計數繞線機，計數精確，方便實用。

5. 核心實訓電機（未浸漆）

為便于學員直觀學習繞組結構與工藝，本高級電機技能實訓裝置 配備多款未浸漆的電機與變壓器模型：

• 單相變壓器（100VA）

• 單相電容運轉異步電動機（120W）

• 三相鼠籠異步電動機（180W，380V Y接）

• 他勵直流電動機（100W）

6. 高可靠實訓連接線

采用高可靠護套結構手槍插連接線，內部為超軟無氧銅多股線，外部為耐壓絕緣層，插頭接觸優良，徹底杜絕觸電風險，保障實訓安全。

四、核心實訓項目列表

本電機維修技能實訓平臺 支持以下四大模塊的綜合性、遞進式技能訓練：

（一）單相變壓器維修與測試實訓

1. 拆除前數據記錄與計算

2. 變壓器鐵芯與繞組的拆除

3. 變壓器繞組的手工繞制訓練

4. 變壓器器身組裝工藝

5. 絕緣電阻與直流電阻測試

6. 變壓器同名端、變比測試

7. 空載運行與短路特性測試

（二）單相異步電動機維修與測試實訓

1. 拆除前數據記錄

2. 單相電動機的拆卸工藝

3. 定子繞組的繞制與嵌線

4. 電動機整體組裝

5. 絕緣與直流電阻測量

6. 電動機空載與短路試驗

（三）三相異步電動機維修與測試實訓

1. 三相電機拆除前的數據測算

2. 三相電動機的規范拆除

3. 三相繞組的繞制與連接（Y/△）

4. 電機組裝與調試

5. 繞組絕緣電阻、直流電阻測試

6. 三相繞組首末端判別

7. 空載與短路特性試驗

（四）他勵直流電動機維修與測試實訓

1. 拆除前數據記錄與重繞計算

2. 電樞繞組與勵磁繞組的拆除

3. 直流電機線圈繞線工藝

4. 嵌線與整體組裝

5. 絕緣電阻測量

6. 電刷中心線位置的確定

7. 冷態直流電阻測量與空載試驗
