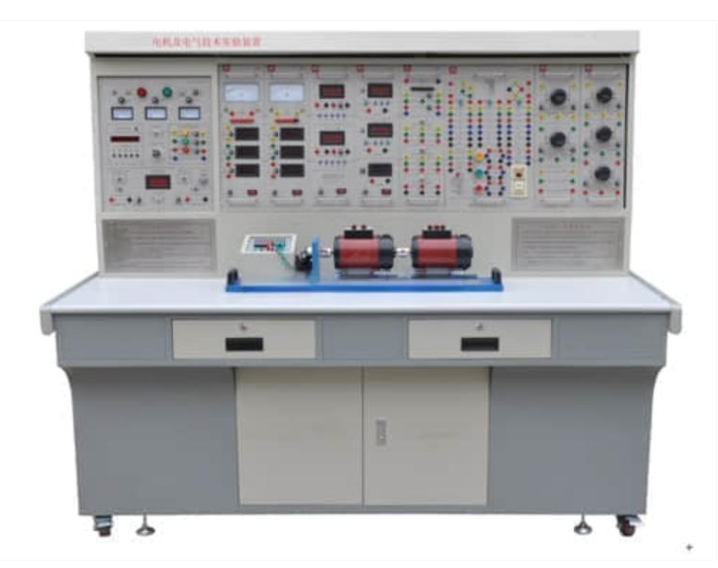

電機及拖動技術實訓裝置

電機及拖動技術實訓裝置

一、 裝置概述

本電機及拖動技術實訓裝置 是我公司精心研發的新一代綜合性、模塊化教學設備。它深度融合了我國高等院?！半姍C(jī)學”、“電機與拖動”、“控制微電機”、“電機控制”、“工廠電氣控制”及“可編程控制器技術”等核心課程的全部教學與實驗要求，是為現代化實驗室量身打造的理想平臺。

本裝置不僅是高等院校現有電機及電氣技術實訓設備更新升級的完美選擇，也為各類職業院校、技術學校新建或擴建實驗室、快速開展高水平實訓教學提供了完整的解決方案。其開放、靈活的設計，同樣為教師與研究生的科研創新、新實驗項目開發提供了優越的硬件基礎，是理論與實踐相結合、教學與科研相促進的先進電機拖動技術實訓平臺。

二、 核心特點與優勢

1. 高度集成，綜合性強

   本電機及拖動技術實訓裝置 全面覆蓋了國內院校“電機”與“拖動控制”兩大知識體系的經典與前沿實訓項目，真正做到了“一機多能，一室多用”。

2. 模塊靈活，適應性強

   裝置采用組件式、掛箱式結構，各功能模塊獨立清晰。實訓深度和廣度可根據教學大綱靈活調整，輕松實現基礎教學與能力拓展的有機結合。通過更換或增加功能模塊，即可實現功能擴展或新實驗開發，確保設備的技術先進性與投資價值“永不淘汰”。

3. 配套完整，整套性強

   從高精度測量?jī)x表、多功能電源、各類特制微型電機到專用安全實驗導線，均按教學需求精心選型配套，性能匹配，開箱即可投入系統化教學，省去繁瑣的采購集成環節。

4. 布局直觀，維護方便

   各實訓掛件面板采用分隔式設計，原理圖、接線圖標識明確，功能分區清晰。學生操作直觀方便，教師指導與管理輕松高效，設備日常維護簡單。

5. 設計科學，教學高效

• 節約空間與能耗：裝置集成度高，占地面積??；配套微型電機特性模擬真實，耗電極低，節能環保，噪音小。

• 測量手段現代化：配備指針式、數模雙顯、全數字及智能化等多種測量?jī)x表，緊密結合教學需求，培養學生現代化的工程測量思維。

• 管理考核標準化：內置定時器兼報警記錄儀，為規范實訓操作、統一技能考核標準提供了數字化管理工具。

• 緊貼工程實際：實訓內容設計合理，不僅鞏固理論知識，更著重培養學生的工程實踐能力，為其職業發展奠定堅實基礎。

6. 安全可靠，開放性強

   控制屏采用供電隔離（浮地）設計，并設有多重漏電保護（電壓型、電流型）。所有電源輸出均具備監測與短路保護功能，測量?jī)x表亦有完備保護。高可靠性元器件與嚴謹工藝確保了設備的長期穩定運行，為開展開放性、設計性、研究性創新實驗提供了充分的安全保障，有力提升了學生分析并解決復雜工程問題的能力。

三、 技術性能參數

• 輸入電源：三相四線（或三相五線）380V ±10%，50Hz

• 工作環境：溫度-10℃ ～ +40℃，相對濕度＜85%(25℃)，海拔＜4000m

• 裝置容量：＜1.5KVA

• 設備重量：約480Kg

• 外形尺寸：1870mm × 730mm × 1600mm

四、 核心實訓項目清單

本電機及拖動技術實訓裝置 支持以下五大模塊的豐富實訓，是學習和掌握電機與拖動技術的權威平臺。

1. 直流電機實訓模塊

• 直流電機認識實訓

• 直流發電機特性研究

• 直流并勵電動機工作特性與調速

• 直流電動機轉動慣量測試

2. 變壓器實訓模塊

• 單相變壓器特性測試

• 三相變壓器特性與聯接組別測定

• 三相變壓器不對稱短路分析

• 單相變壓器并聯運行研究

3. 異步電機及拖動實訓模塊

• 三相鼠籠異步電動機工作特性與機械特性測定

• 三相異步電動機的起動、調速與各種運行狀態研究（核心拖動技術實訓）

• 單相電容起動異步電動機特性

• 雙速異步電動機控制與特性

• 三相鼠籠異步發電機運行

• 三相異步電動機的不對稱運行分析

• 異步電動機轉子轉動慣量測試

4. 同步電機實訓模塊

• 三相同步發電機運行特性

• 三相同步發電機的并網運行

• 三相同步電動機工作特性

• 三相同步電機參數測定

• 三相同步發電機突然短路分析

• 三相同步電機不對稱運行

5. 電動機機械特性專題實訓模塊

• 直流他勵電動機在各種運轉狀態下的機械特性測繪

• 三相異步電動機在各種運行狀態下的機械特性測繪

• 三相異步電動機M-S特性曲線測繪（深入研究拖動系統性能）
