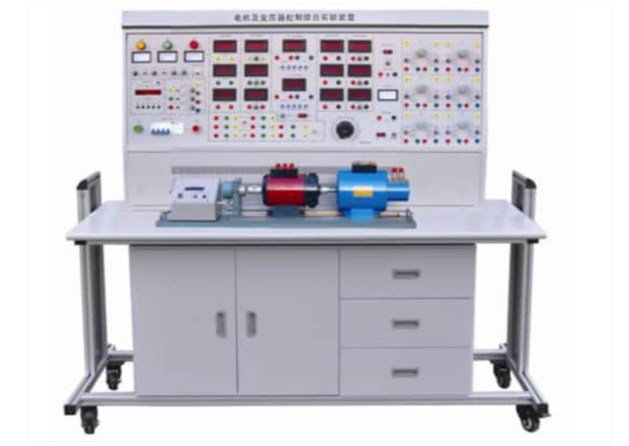

變壓器/電機控制綜合實驗裝置

變壓器/電機控制綜合實驗裝置

變壓器/電機控制綜合實驗裝置是現代電氣工程教育的革命性教學工具，完美整合了變壓器與電機控制實驗功能。本裝置專為《電機拖動與調速》《電機及變壓器》等課程設計，提供全面的實驗解決方案。本文將深入解析變壓器/電機控制綜合實驗裝置的產品特點、技術性能及實驗項目，展示其在教學領域的卓越價值。

一、變壓器/電機控制綜合實驗裝置產品特點

變壓器/電機控制綜合實驗裝置具有以下突出特點：

1. 高度綜合性：變壓器/電機控制綜合實驗裝置不僅能完成電機拖動實驗，還能進行單相、三相變壓器實驗，并可擴展電氣控制技術實驗，實現一機多用。

2. 完整配套性：從精密儀器儀表、專用電源到各種電機組件，變壓器/電機控制綜合實驗裝置提供全套實驗解決方案，連接線材配套齊全。

3. 耐用結構設計：采用不銹鋼電機導軌和20mm厚軋鋼板底板，變壓器/電機控制綜合實驗裝置運行噪音低、永不變形，保證長期穩定使用。

4. 精準測量系統：采用"校正直流測功機"測量技術，變壓器/電機控制綜合實驗裝置克服傳統測功機誤差大的缺點，提供精確數據支持。

5. 全面安全保護：設有電壓型和電流型漏電保護，變壓器/電機控制綜合實驗裝置通過單片機實時監控，確保實驗安全。

6. 智能管理功能：內置定時器兼報警記錄儀，變壓器/電機控制綜合實驗裝置支持開放式教學模式，便于實驗管理與考核。

二、變壓器/電機控制綜合實驗裝置技術性能

變壓器/電機控制綜合實驗裝置的技術參數體現其專業品質：

• 輸入電源：三相四線380V±10% 50Hz

• 工作環境：溫度-10℃～+40℃，相對濕度＜85%(25℃)

• 裝置容量：＜1.5KVA

• 重量：300kg

• 外形尺寸：1600×750×1300(mm)

變壓器/電機控制綜合實驗裝置的這些參數確保其在各種教學環境下穩定運行，滿足長時間實驗需求。

三、變壓器/電機控制綜合實驗裝置實驗項目

變壓器/電機控制綜合實驗裝置支持豐富的實驗內容，涵蓋電氣工程核心領域：

（一）直流電機實驗

1. 直流電機認識實驗

2. 直流發電機工作原理實驗

3. 直流并勵電動機特性測試

4. 直流電動機啟動方式研究：串電阻啟動、降壓啟動

5. 直流電動機轉向控制實驗

6. 直流電動機調速特性分析

通過變壓器/電機控制綜合實驗裝置，學生可深入了解直流電機控制原理。

（二）單相變壓器實驗

1. 單相變壓器變比測定

2. 單相變壓器空載特性實驗

3. 單相變壓器短路實驗

4. 單相變壓器負載特性研究

變壓器/電機控制綜合實驗裝置提供精確的變壓器參數測試平臺。

（三）三相變壓器實驗

1. 三相變壓器繞組極性測定

2. 三相變壓器聯結組別分析

變壓器/電機控制綜合實驗裝置支持三相變壓器全面測試。

（四）異步電動機實驗

1. 三相繞線式異步電動機參數測試

2. 三相異步電動機空載實驗

3. 三相異步電動機短路實驗

4. 異步電動機機械特性研究

變壓器/電機控制綜合實驗裝置幫助掌握異步電機控制技術。

（五）擴展實驗項目

• 三相同步電動機實驗

• 三相線繞式異步電動機專題實驗

變壓器/電機控制綜合實驗裝置的模塊化設計支持實驗項目靈活擴展。
