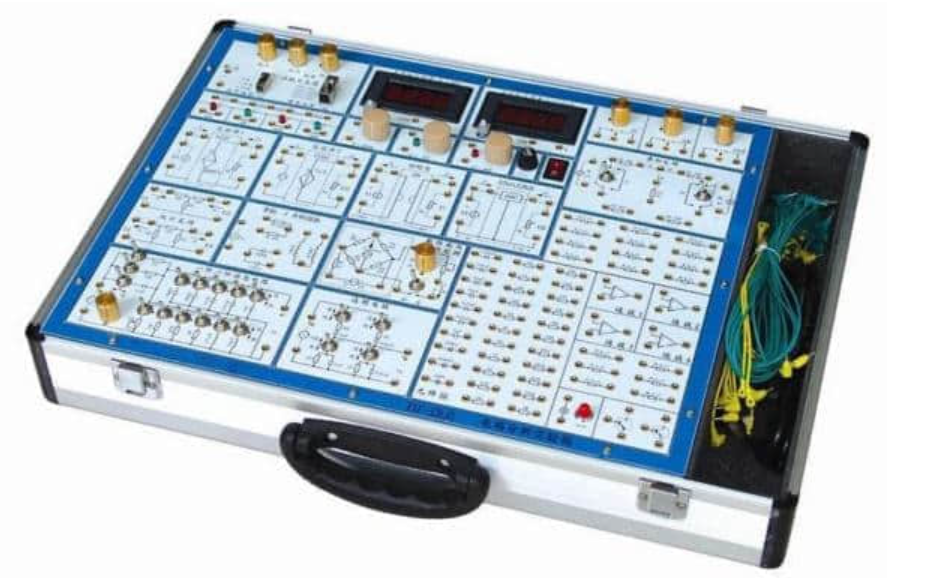

電路原理實驗箱

電路原理實驗箱

電路原理實驗箱是專為電工學課程設計的先進教學工具，主要用于電路分析理論的實驗驗證，屬于弱電類實驗設備。該電路原理實驗箱采用創新的模塊化結構，各模塊獨立運作，通過靈活組合不同元件區域，能夠構建多種測試電路。實驗模板正面清晰印刷電路圖，背面安裝元器件，所有測試點均配備專用測試孔，確保操作便捷、接觸可靠。這種電路原理實驗箱設計不僅耐用高效，更適用于各類電路實驗研究，完美滿足電工原理和電路分析課程的教學需求。

電路原理實驗箱系統組成

這款高性能電路原理實驗箱包含以下核心組件：

1. 電源系統

   輸入：AC220V±10%，50Hz

   輸出：固定輸出±12V/0.5A、±5V/0.5A；可調輸出0V～±12V/0.5A

   所有輸出均配備短路和過載保護，支持自動恢復功能，確保電路原理實驗箱使用安全。

2. 函數信號發生器

• 支持波形：正弦波、方波、三角波

• 頻率范圍：0Hz～100kHz，四檔連續可調

• 幅值范圍：0～10V（峰-峰值）

  這些功能使電路原理實驗箱能夠模擬多樣化的信號環境。

3. 測量儀表

• 1臺數字電壓表：0～2V、0～30V雙量程

• 1臺數字電流表：0～2mA、0～200mA雙量程

  電路原理實驗箱支持多點電壓電流動態監測，提升實驗數據的準確性。

4. 擴展器件庫

   配備22只電阻、7只電容、3只二極管（穩壓管）、3只電位器、18個擴展接口、2只三極管、1只6.3V指示燈和4組運放。這種豐富配置使電路原理實驗箱成為學生自主設計電路的理想平臺，有效培養實踐能力。

5. 仿真軟件

   集成Electronics Workbench Multisim v9.0電路設計與仿真工具，幫助學生預先驗證電路設計，提高電路原理實驗箱的使用效率。

6. 堅固外殼

   采用鋁合金保護箱，兼具美觀與耐用性，為電路原理實驗箱提供全面保護。

電路原理實驗箱實驗項目

這款多功能電路原理實驗箱支持以下三類實驗項目：

基礎電路實驗

通過電路原理實驗箱完成線性與非線性元件伏安特性、電位與電壓關系研究、基爾霍夫定理驗證等基礎實驗，鞏固電路理論知識。

動態電路分析

使用電路原理實驗箱進行RC一階電路響應測試、二階電路響應分析、RC選頻網絡特性研究等，深入理解電路動態行為。

高級應用實驗

利用電路原理實驗箱完成RLC串并聯諧振、雙端口網絡測試、互易定理驗證等復雜實驗，拓展電路分析能力。

電路原理實驗箱以其全面的實驗項目和靈活的配置，成為電路教學不可或缺的工具。選擇這款電路原理實驗箱，可顯著提升教學效果和學生學習體驗。
