實驗開發系統

實驗開發系統

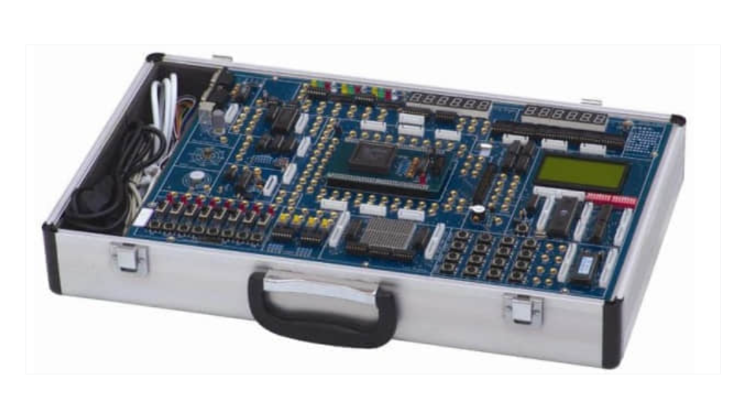

實驗開發系統是一種先進的多功能、高配置、高品質的EDA教學與開發設備，專為提升學習效率而設計。該系統以閉環實驗為主，內容形象生動、富有趣味性，讓學生在“學中玩、玩中學”，顯著提高學習效果。這款高品質實驗開發系統廣泛適用于各層次高等院校的EDA教學、課程設計和畢業設計，同時也滿足科研院所的項目開發需求，是理想的EDA實驗開發平臺。

一、實驗開發系統的產品特點

實驗開發系統具備以下核心優勢，確保其高效性和實用性：

1. 靈活的雙板式結構：實驗開發系統采用“主板（基本實驗系統）+適配板（下載板）”的創新設計，配置極為靈活。適配板支持選配Altera、Lattice、Xilinx等國際知名PLD公司的多種ISP或現場配置CPLD/FPGA芯片，實現編程下載。該系統可自動識別不同工作電壓的CPLD/FPGA，無需跳線切換，安全可靠，適合學生高密度實驗操作，體現了高配置實驗開發系統的先進性。

2. 混合電壓兼容功能：實驗開發系統提供全面的混合電壓（MV）兼容能力，支持5V、3.3V、2.5V、1.8V等多種芯核電壓的CPLD/FPGA器件編程下載和實驗開發。這種設計避免了單5V EDA實驗系統過時淘汰的風險，確保教學實驗開發系統的長期適用性。

3. 自主連線與資源最大化：在實驗開發系統中，可編程PLD器件與實驗?zāi)K采用自主連線方式，在有限資源下最大化連接輸入輸出器件和模塊。該系統支持從簡單數字電路到復雜數字系統的設計實驗，PLD資源完全開放，還可用于項目開發，突顯多功能實驗開發系統的擴展性。

4. 智能管理功能：實驗開發系統配備單片機管理系統和128x64 LCD顯示屏，實時提供實驗信息。用戶可自定義修改管理數據，增強交互性，使教學實驗開發系統更智能便捷。

二、實驗開發系統的硬件配置

實驗開發系統的硬件配置豐富多樣，確保全面覆蓋實驗需求：

• 主板支持多種下載板適配，基本配置為Altera 1K30，其他可選配；

• 顯示模塊：6位動態掃描顯示電路、6位靜態鎖存顯示電路、12位發光二極管顯示電路；

• 輸入模塊：8位二檔開關及電平指示電路、8位按鍵開關電路、2位脈沖開關電路；

• 輸出模塊：電子音響模塊、16x16 LED點陣顯示模塊、128x64 LCD液晶顯示模塊；

• 轉換模塊：A/D 0809轉換器、D/A 0832轉換器；

• 時鐘源：提供4MHz至1Hz多檔信號；

• 接口擴展：MCS-51單片機總線接口、40芯I/O擴展接口、RS232接口、VGA接口、PS/2接口；

• 其他組件：5V蜂鳴器、四相步進電機、4x4小鍵盤、存貯器EPROM27256。

這種高配置實驗開發系統硬件組合，為EDA實驗開發提供了堅實基礎。

三、實驗開發系統的實驗項目

實驗開發系統涵蓋廣泛實驗內容，分為三大類，助力學生循序漸進掌握技能：

基本實驗

通過實驗開發系統進行基礎數字電路設計，包括：七人表決器、四位加法器、BCD碼加法器、格雷碼變換器、四位并行乘法器、觸發器設計等。這些實驗利用EDA實驗開發系統強化核心概念。

模塊實驗

實驗開發系統支持模塊化實驗，如：A/D 0809轉換、D/A 0832轉換、步進電機控制、LED點陣顯示、電子時鐘、LCD顯示、VGA接口、鍵盤擴展等。模塊實驗開發系統注重實際應用，提升動手能力。

數字系統設計

高級實驗包括數字鐘、頻率計、交通燈、數字鎖、出租車計費器等，通過實驗開發系統實現復雜系統集成，培養工程設計思維。

實驗開發系統以其實用性和創新性，成為EDA教育的重要工具。選擇這款多功能實驗開發系統，可顯著提升教學質量和研發效率。
