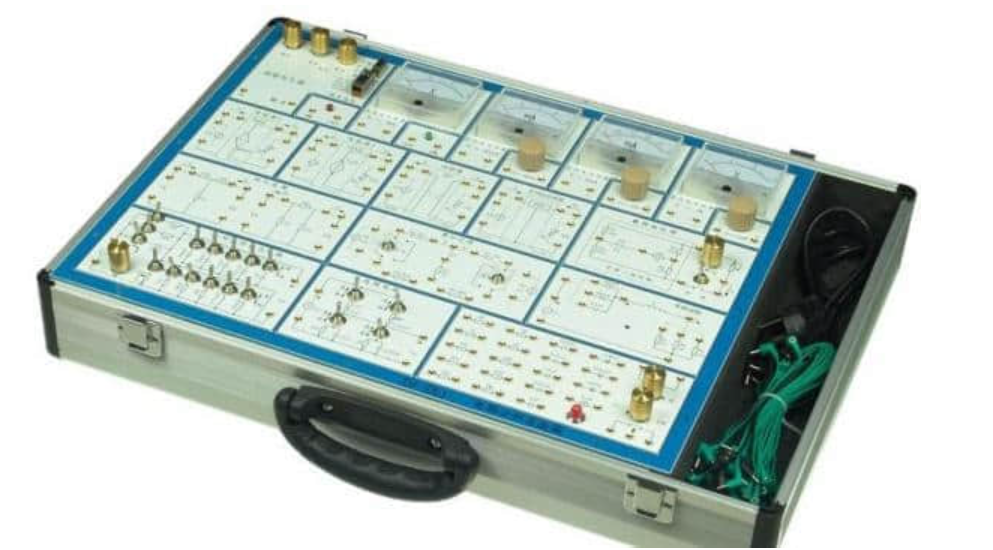

電路分析實驗箱
電路分析實驗箱是專為電工學課程設計的高效教學工具，主要用于電路分析理論的實驗驗證，屬于弱電類實驗設備。這款電路分析實驗箱采用先進的模塊化結構，各模塊獨立運作，通過靈活組合不同元件，能夠構建多種測試電路。實驗板正面印刷清晰電路圖，背面安裝元器件，所有測試點均配備專用測試孔，確保操作便捷、接觸可靠。這種電路分析實驗箱設計耐用高效，廣泛適用于各種電路實驗研究，完美滿足各類高、中等院校及職業技術類院校的電工原理、電路分析等課程的教學需求。
電路分析實驗箱系統組成
這款高性能電路分析實驗箱包含以下核心組件，確保實驗的準確性和安全性：
電源系統
輸入：AC220V±10%，50Hz
輸出：±12V/0.5A固定輸出，以及±0～12V/0.5A可調穩壓電源
所有輸出均配備短路和過載保護功能，支持自動恢復，保障電路分析實驗箱的使用安全。
函數發生器
波形支持：正弦波、方波、三角波
頻率范圍：10Hz~90kHz，分四檔連續可調
幅值（Vpp）：方波0～20V、三角波0～15V、正弦波0～10V
這些功能使電路分析實驗箱能夠模擬多樣化的信號環境，提升實驗的靈活性。
測量?jī)x表
配備指針式電壓表頭：0～30V及0～3V各1只；指針式電流表頭：0～20mA及0～1mA各1只
電路分析實驗箱支持多點同時測試電壓和電流的動態監測，確保數據準確性。
器件庫
包含1～2W電阻18只、電容18只、電感3只、二極管（穩壓管）3只、電位器4只、開關2只、測電流插座2只等
豐富的器件配置使電路分析實驗箱成為學生自主設計電路的理想平臺，培養實踐能力。
堅固箱體
采用鋁合金實驗箱體，美觀大方，耐用性強，為電路分析實驗箱提供長期保護。
電路分析實驗箱可完成實驗項目
這款多功能電路分析實驗箱支持以下實驗項目，涵蓋從基礎到高級的電路分析內容：
線性與非線性元件的伏安特性研究
電位及其與電壓關系分析
基爾霍夫定理驗證實驗
疊加定理應用測試
電壓源與電流源的等效變換
戴維南及諾頓定理實驗
受控源VCVS、VCCS的特性研究
典型電信號的觀察和測量
RC一階電路的響應測試
二階電路的響應分析
RC選頻網絡特性測試
R、L、C元件在正弦電路中的特性實驗
R、L、C串聯諧振電路研究
R、L、C并聯諧振電路分析
雙口網絡測試
其他自定義電路研究
通過這些實驗，電路分析實驗箱幫助學生深入理解電路原理，提升動手能力和創新思維。
電路分析實驗箱參考教材
本品配套權威教材，包括《電工學》（秦曾煌主編）、《電路原理》（周守昌主編）和《電路》（邱關源主編），均由高等教育出版社出版，確保教學內容與電路分析實驗箱完美結合。
電路分析實驗箱以其全面的功能和可靠性，成為電工教學的核心工具。選擇這款電路分析實驗箱，可顯著提升實驗效率和教學效果，是院校實驗室的理想選擇。
