一、產品概述

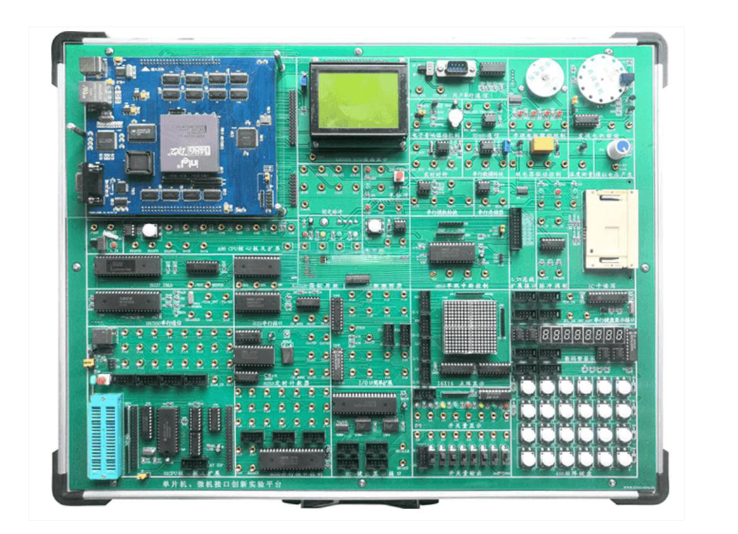

單片機、微機接口綜合實驗箱是一種集成了80386/80486微機原理接口系統與單片機系統的一體化實驗教學平臺。該平臺采用基礎模塊一體化與創新模塊外部擴展的設計理念，既滿足了基礎教學需求，又為高階創新實驗提供了靈活空間。

實驗箱支持從軟件編程基礎到硬件系統設計的全方位實驗內容，適合各層次學生進行單片機原理、微機接口技術及相關應用技術的實驗教學，廣泛應用于高等院校、職業院校的計算機、自動化、通信工程等相關專業。

二、核心硬件配置詳解

1. 單片機系統

• 核心架構：全部I/O端口通過排針和自鎖緊插孔引出，便于觀察時序波形。

• 擴展能力：提供32K外部擴展RAM，8路譯碼輸出，8位數據總線、地址總線、讀寫信號和時鐘等控制線均開放給用戶。

• 編程調試：支持Keil C51集成開發環境，可用匯編語言或C語言進行源程序級調試和在線下載。

• 通信方式：可配置真正的USB通信仿真器（非串口轉USB），提高通信效率。

2. 微機系統

• 處理器：基于Intel 386EX/486DX處理器設計。

• 主控芯片：采用CPLD器件EPM7128S作為系統主控芯片。

• 存儲系統：系統監控采用256K Flash Memory，用戶程序和數據存儲器采用128K SRAM。

• 通信接口：提供標準USB通信（基于CH395芯片）和以太網通信（CH395SL）兩種方式與PC機連接。

3. 實驗電路主板功能模塊

電源與信號源

• 電源部分：提供±5V、±12V工作電源，每路均具有短路保護自恢復功能。

• 信號發生器：提供1組正負單次脈沖和9路固定頻率脈沖（1Hz-10MHz），以及0-5V模擬量輸出。

人機交互接口

• 輸入設備：4×6鍵盤矩陣、8位帶指示邏輯電平開關。

• 顯示設備：8位LED、高亮七段數碼管、LCD12864中文液晶屏、16×16雙色點陣等。

• 輸出設備：音頻輸出電路、繼電器控制電路。

控制與執行機構

• 電機控制：直流電機及驅動電路、三相五線步進電機及驅動電路UN2003。

• 特殊功能：PCF8563實時時鐘、MAX708看門狗電路、脈沖調制輸出。

接口與通信芯片

• 轉換芯片：ADC0809（8位并行A/D）、TLC549（8位串行A/D）、DAC0832（8位D/A）、TLC5615（10位串行D/A）。

• 接口芯片：8255并行接口、8254/8253定時計數器、8259中斷控制器、8237A DMA控制器等。

• 通信方式：RS232、RS485通信模塊。

4. 擴展接口

• 總線擴展：提供全部系統總線和20線L_DV總線插座，支持外擴創新模塊。

• 連接方式：采用自鎖緊式鍍金插孔，保證連接可靠性與耐用性。

三、軟件技術指標

1. 開發環境

• 跨平臺支持：基于.NET框架開發，支持Windows XP/7/10的32位和64位系統。

• 調試功能：支持匯編語言和C語言的符號化遠程調試及本機調試。

• 項目管理：采用工程文件方式組織管理程序代碼。

2. 高級功能

• 微機系統調試：支持INT21H功能調用，保護模式編程實驗（描述符、特權級變換、任務切換等）。

• 工業組態軟件：集成MCGS工業組態軟件，可將組態軟件應用于單片機控制系統中。

四、實驗項目體系

本實驗箱提供六大類實驗項目，覆蓋從基礎到高級的全方位學習需求：

1. 單片機軟件實驗

• 基礎編程：清零、拆字、拼字、數據傳送、排序等實驗。

• 算法設計：無符號雙字節快速乘法編程。

2. 單片機硬件應用實驗

• 接口控制：I/O口應用、并行接口8255、簡單I/O擴展。

• 轉換實驗：A/D、D/A轉換。

• 外圍設備控制：步進電機、直流電機、繼電器、LED點陣顯示。

• 通信實驗：雙機通信、與PC機通信、RS485總線通信。

3. 微機系統實驗

• 接口實驗：ADC0809A/D轉換、DAC0832D/A轉換。

• 控制實驗：8255A并行口、8253A/8254A定時計數器、8259A中斷控制。

• 高級應用：存儲器擴展、LCD液晶顯示、矩陣鍵盤控制。

4. 創新擴展實驗（選配）

• 現代技術應用：RFID射頻卡讀寫、TFT液晶顯示、傳感器應用。

• 綜合設計：語音錄放、音頻電平顯示、數字標尺顯示。

五、產品特點與教學優勢

1. 一體化設計

單片機、微機接口綜合實驗箱采用一體化設計理念，將單片機系統與微機接口系統整合在同一平臺，避免了傳統教學中需要多套設備的麻煩。基礎實驗?zāi)K集成度高，創新實驗?zāi)K外部擴展，既保證了基礎教學的系統性，又為創新實驗提供了靈活性。

2. 全面性與先進性

實驗箱涵蓋了從8位單片機到32位微機系統的完整技術體系，支持實模式和保護模式編程，體現了計算機技術發展的歷史脈絡和技術前沿。引入MCGS工業組態軟件，將工業自動化領域的先進技術融入教學，增強了實驗的實用性和前瞻性。

3. 開放性與可擴展性

系統采用開放式結構，所有總線信號對用戶開放，支持用戶自行設計擴展模塊。這種設計培養了學生的系統設計和創新能力，符合工程教育認證的要求。

六、典型應用場景

1. 課程實驗教學

適用于《單片機原理與應用》、《微機原理與接口技術》、《嵌入式系統設計》等課程的實驗教學，提供了從驗證性到綜合設計性的多層次實驗內容。

2. 課程設計與畢業設計

豐富的硬件資源和開放式的系統結構為學生進行課程設計和畢業設計提供了良好平臺，支持各類創新應用項目的開發。

3. 學科競賽訓練

實驗箱的綜合性能使其非常適合用于大學生電子設計競賽、智能車競賽等學科競賽的訓練平臺，幫助學生提高實踐能力和創新能力。
