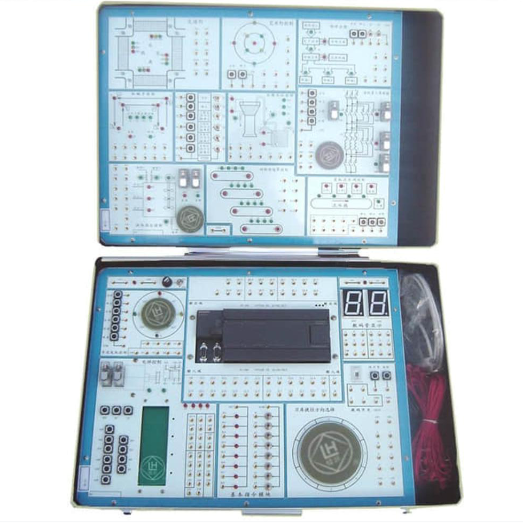

可編程PLC控制器實驗箱

可編程PLC控制器實驗箱

這款可編程PLC控制器實驗箱是一款專為高等院校自動化、電氣工程等相關專業教學及工業自動化培訓設計的綜合性實驗設備。它集可編程邏輯控制器、豐富的實驗?zāi)K、工控組態軟件及實物控制對象于一體，旨在為學生和學員提供一個從基礎指令學習到復雜控制系統設計的全方位實踐平臺。

以下是該可編程PLC控制器實驗箱的詳細介紹：

?? 核心優勢與特點

1. 靈活的多品牌PLC主機兼容性：實驗箱核心控制器默認采用性能穩定的西門子S7-200系列PLC（如CPU226），同時具備高度的靈活性，可根據教學需求無縫切換為三菱、歐姆龍、松下、富士等其他主流品牌的PLC主機，而無需更改實驗?zāi)K，極大地提升了設備的通用性和長期使用價值。

2. 模塊化與擴展性設計：采用先進的模塊化設計理念，包含PLC主機模塊和13個獨立實驗?zāi)K。所有輸入/輸出端口均引至面板的鍍金孔上，各模塊接口獨立。這種設計不僅使實驗連接清晰便捷，更便于用戶根據特定需求自主擴展硬件模塊，保障了實驗系統的可持續升級。

3. 強調實物應用與工業真實性：顯著特點是大量采用工業級實物組件，如步進電機、直流電機、十個繼電器以及十二種傳感器。這使學生能夠操作真實元器件，完成如四層電梯控制、加工中心刀庫選擇等貼近工業現場的應用實驗，極大提升了實驗的真實程度和學生的工程實踐能力。

4. 循序漸進的實驗體系：實驗項目經過科學設計，由基本指令練習、常用功能指令應用到綜合控制系統設計三部分組成，構成一個由簡到難、循序漸進的學習過程，符合教學大綱要求和認知規律。

5. 集成可視化組態軟件：配備MCGS工控組態軟件，可以對所有實驗項目進行動態圖形跟蹤和可視化控制。實驗對象形象逼真，能有效加深學生對控制過程的理解，并培養其上位機監控系統的開發能力。

?? 技術性能規格

• 輸入電源：AC 220V, 50Hz，并配備漏電保護開關，確保操作安全。

• 工作環境：溫度-10℃至55℃，相對濕度＜85%(25℃)，適應大部分實驗室環境。

• 核心控制器：推薦配置為西門子S7-200 CPU226，提供24點輸入和16點繼電器輸出。

• 直流電源輸出：提供24V/2A的直流穩壓電源，并具備過流、過載、過壓保護功能。

?? 實驗內容體系

該可編程PLC控制器實驗箱支持豐富的實驗內容，全面覆蓋從基礎到高級的學習需求：

• 六大類指令實驗：

1. 基本指令實驗

2. 定時器及計數器指令實驗

3. 移位寄存器指令實驗

4. 置位/復位及脈沖指令實驗

5. 跳轉指令實驗

6. 常用功能指令實驗

• 十三個核心模塊控制實驗項目：

1. 交通信號燈的自動控制

2. 機械手的自動控制

3. 加工中心刀庫捷徑方向選擇控制（結合步進電機與霍爾傳感器）

4. 驅動步進電機的控制

5. 舞臺藝術燈飾的控制

6. 四層電梯的控制（實物電機，可動態觀察）

7. LED數碼管顯示控制實驗

8. 交流電機Y/Δ形起動控制

9. 液體混合裝置的自動控制

10. 水塔水位自動控制

11. 四級傳送帶的模擬運行

12. 郵件分揀系統的模擬運行

13. 裝配流水線控制
