電路分析實驗箱

電路分析實驗箱

一、概述

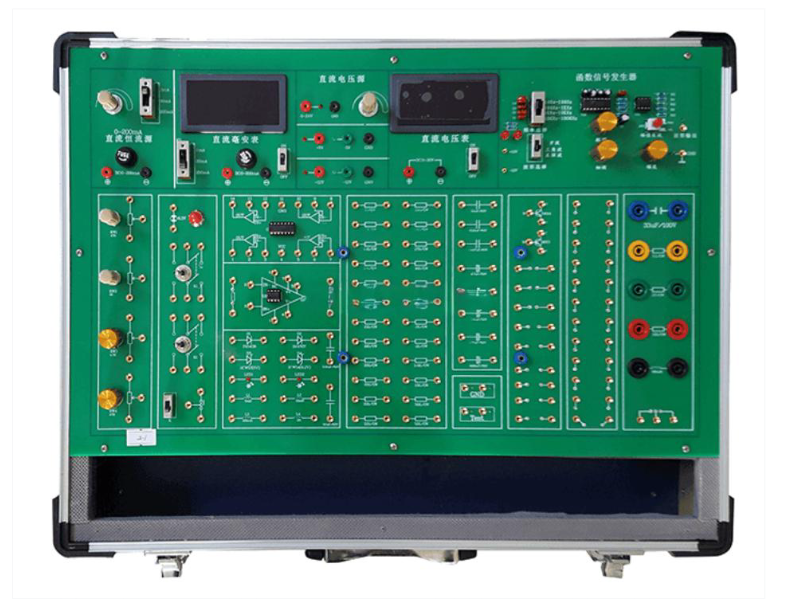

電路分析實驗箱是一種專為電子工程、電氣工程及物理學相關專業學生設計的教學實驗設備。它采用全開放式設計理念，主電路板上集成各種常用電子元器件，學生可根據實驗需求自主選擇元件并搭建電路。這種實驗箱的連接部分采用鎖緊疊插式鍍金插頭和插座，不僅連接可靠，而且抗氧化、壽命長，確保了實驗的穩定性和設備的耐用性。

實驗箱的電路板采用2.0毫米厚雙面敷銅板設計工藝，使得整個實驗平臺堅固實用，能夠承受反復插拔和使用，顯著延長了使用壽命。這種設計理念著重培養學生的實際動手能力和電路設計思維，是電路分析課程不可或缺的實踐教學工具。

二、系統組成

電路分析實驗箱的系統組成全面，涵蓋了電路實驗所需的各個基本組成部分：

• 箱體結構：采用鋁木合金材料制作，不僅堅固耐用，而且無污染源，符合教學設備的環保要求。

• 電源系統：包含直流穩壓工作電源、實驗用恒流源和恒壓源，為各類電路實驗提供穩定可靠的能源供應。

• 測量?jī)x表：集成直流電流表和直流電壓表，方便學生在實驗過程中實時測量電路參數。

• 實驗區域：提供充足的實驗空間和豐富的元器件，學生可在此區域自由搭建各種電路結構。

此外，實驗箱還配備了函數信號發生器和擴展模塊電路實驗區，大大增強了實驗的多樣性和擴展性。

三、詳細技術指標

1. 電源系統

• 輸入電源：交流輸入AC 220V±10%，50Hz

• 固定直流輸出：5V/2A、-5V/0.5A、±12V/0.5A

• 可調直流輸出：0V～+24V/0.1A電流輸出

• 保護功能：所有電源輸出均設有短路保護和自動恢復功能，確保實驗安全

2. 信號發生器

• 輸出波形：可輸出方波、三角波和正弦波等多種波形

• 頻率范圍：10Hz～100kHz，分四檔可調

• 部分高端型號：提供更寬的頻率范圍（10Hz～90kHz）和幅值可調功能

3. 測量?jī)x表

• 數字直流電壓表：測量范圍0～30V

• 數字直流電流表：三檔測量，分別為2mA、20mA、200mA

• 部分型號：還配備指針式電壓表頭（0～30V及0～3V）和電流表頭（0～20mA及0～1mA）

4. 元器件庫

電路分析實驗箱提供豐富的元器件庫，包括：

• 電阻：36只不同阻值的電阻，功率為1～2W

• 電容：10只不同容值的電容，從0.1uF到1000uF

• 半導體器件：二極管、穩壓管、發光二極管、三極管等

• 其他元件：多種阻值的電位器、開關、指示燈和運算放大器

5. 擴展性

• 擴展模塊電路實驗區：尺寸155×100mm，可選配固定線路實驗?zāi)K

• 創新性練習：支持學生進行創新性實驗，提高思維能力和動手能力

6. 物理特性

• 機箱結構：堅固型鋁合金框架，厚實的ABS塑料包角

• 外形尺寸：約480×360×150mm（不同型號略有差異）

四、實驗項目詳解

電路分析實驗箱支持豐富的實驗項目，全面覆蓋電路分析課程的教學要求：

1. 電路基本定律驗證

• 基爾霍夫定律：驗證節點電流定律和回路電壓定律

• 疊加定理：研究線性電路中多個電源共同作用時的響應特性

2. 電路定理與等效變換

• 戴維寧定理與諾頓定理：學習復雜網絡的等效簡化方法

• 電壓源與電流源的等效變換：掌握兩種電源模型的相互轉換條件

• 最大功率傳輸定理：研究負載獲得最大功率的條件

3. 動態電路分析

• 一階RC電路的暫態響應：觀察電容充放電過程的電壓電流變化

• RLC二階串聯電路暫態響應：分析阻尼振蕩和非振蕩過程的特性

4. 頻域分析

• RC選頻網絡特性測試：研究電路的頻率響應特性

• RLC串并聯諧振電路：分析諧振頻率、品質因數等參數

5. 特殊元件與網絡

• 受控源研究：包括VCCS、CCVS、VCVS、CCCS四種受控源的特性研究

• 回轉器和負阻器：了解這些特殊網絡元件的特性及應用

• 線性無源二端口網絡：研究二端口網絡的參數特性

五、實驗箱配置標準

六、教學應用與價值

電路分析實驗箱在電路分析課程教學中具有重要價值：

1. 理論與實踐結合：通過親手搭建電路和測量參數，學生能夠直觀理解電路理論，將抽象概念具體化

2. 能力培養：

• 儀器操作能力：熟練使用電壓表、電流表、信號發生器等儀器

• 電路設計能力：通過自主搭建電路，培養電路設計和調試能力

• 故障診斷能力：在實驗過程中學習排查和解決電路故障的方法

3. 創新思維培養：擴展模塊和創新實驗區為學生提供了自主設計電路的空間，有助于培養創新思維和工程實踐能力

4. 安全可靠：實驗箱內置多種保護電路，如過流保護、短路保護等，確保學生實驗安全
