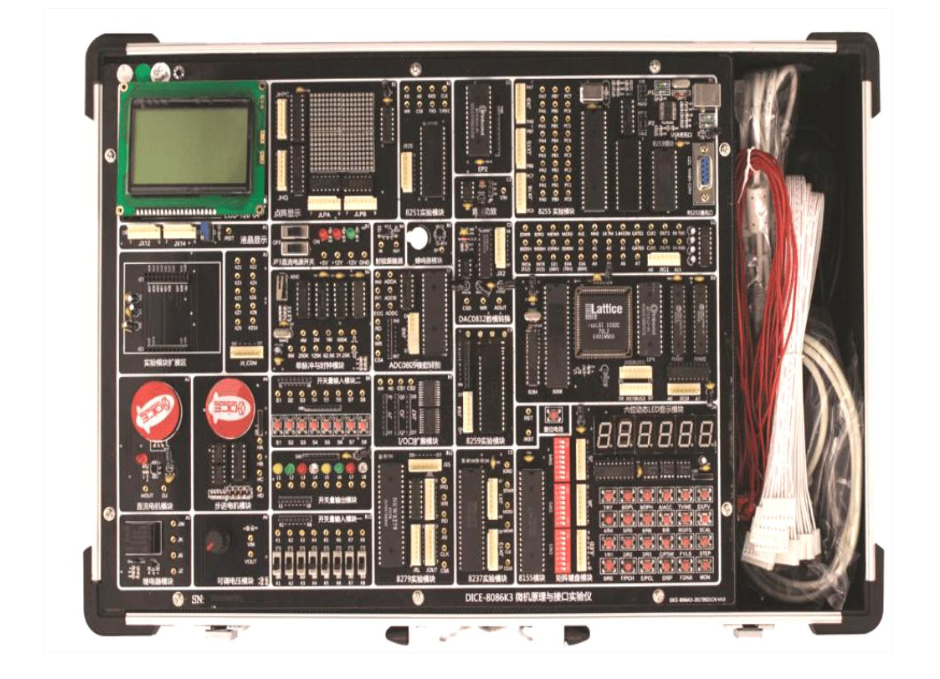

微機原理接口實驗儀

微機原理接口實驗儀

微機原理接口實驗儀是高校計算機硬件教學的關鍵設備，基于INTEL 8088系統（兼容8086），采用開放式設計，所有系統資源包括數據線、地址線和控制信號均對用戶開放。這款微機原理接口實驗儀板載豐富模塊，支持?jǐn)U展傳感器，結合USB通訊和脫機演示功能，適合從基礎到創新的多層次教學。下面詳細介紹微機原理接口實驗儀的特點、配置及實驗項目，幫助用戶全面了解這一高效教學工具。

一、微機原理接口實驗儀的核心特點

微機原理接口實驗儀以開放式資源和高擴展性著稱，提升教學靈活性：

• 系統資源完全開放：地址線、數據線及控制信號全部引出，支持自定義實驗；板載模塊包括8255、8253、ADC0809等，另提供擴展接口，可連接傳感器模塊，實現微機原理與傳感器技術的融合教學。

• 雙模式通訊：標配USB接口，支持Windows全系統在線仿真和調試；可切換RS232串口，方便PC連接，使微機原理接口實驗儀適用各種電腦環境。

• 脫機演示功能：內置管理監控，通過4 * 6鍵盤調用實驗程序，無需電腦即可演示，便于課堂驗證，增強學生學習興趣。

• 階梯化實驗設計：實驗從簡單加法到復雜控制系統，循序漸進；結合數控式創新平臺，用動畫模擬電梯、刀庫等實驗，提升微機原理接口實驗儀的實用性和趣味性。

這款微機原理接口實驗儀以高性價比和安全設計，成為理想教學平臺。

二、微機原理接口實驗儀的系統組成與配置

微機原理接口實驗儀采用模塊化結構，主要組成包括：

• CPU與存儲：用戶CPU為Intel 8088，支持在線仿真；擴展ROM和RAM各64K，確保程序運行空間。

• 接口模塊：集成8251、8253、8279等標準接口芯片，及LED、點陣、液晶顯示模塊，支持多種外設控制。

• 模擬與數字模塊：含ADC0809、DAC0832轉換模塊，以及直流電機、步進電機、繼電器等，滿足全面實驗需求。

• 電源與安全：提供+5V、+12V、-12V直流輸出，帶短路保護；實驗箱尺寸520 * 330 * 140mm，重量5kg，鋁合金箱體耐用便攜。

微機原理接口實驗儀配套完整軟件和文檔，包括上位機工具、源代碼和實驗指導書，開箱即用。

三、微機原理接口實驗儀的電氣性能與實驗項目

微機原理接口實驗儀電氣參數穩定，輸入AC 220V，輸出多路直流，工作環境寬溫，安全符合國標。實驗項目分為軟件和硬件兩部分，共33個實驗：

• 軟件實驗：如二進制加法、數碼顯示、數據塊傳送等，基礎編程練習。

• 硬件實驗：包括A/D轉換、電機控制、液晶顯示、串口通訊等，綜合應用性強。

這些實驗覆蓋微機原理核心知識點，通過微機原理接口實驗儀，學生可深入理解接口技術。

四、微機原理接口實驗儀的創新應用與優勢

微機原理接口實驗儀的創新設計體現在：

• 數控平臺集成：用動畫模擬復雜系統，如電梯控制，降低成本且安全易用。

• 擴展性強：支持自定義模塊，適應前沿技術教學，使微機原理接口實驗儀保持先進性。

• 教學資源豐富：提供詳實指導書和代碼，降低教師備課負擔。
