自動控制/計算機控制實驗系統

自動控制/計算機控制實驗系統

一、系統概述

自動控制/計算機控制實驗系統是一種多功能教學實驗平臺，采用模塊化結構設計，能夠構造各種型式和階次的模擬環節與控制系統。這種自控/計控二合一的教學實驗系統支持自動控制原理和計算機控制技術兩類實驗內容，實現了一機多用的教學目標。

該系統廣泛應用于自動化、電氣工程及其自動化、電子信息工程等專業的實驗教學中，為學生提供全面的實踐訓練平臺。通過此系統，學生可以鞏固自動控制原理知識，培養實踐動手能力和創新思維。

二、硬件技術指標詳解

1. 基本結構

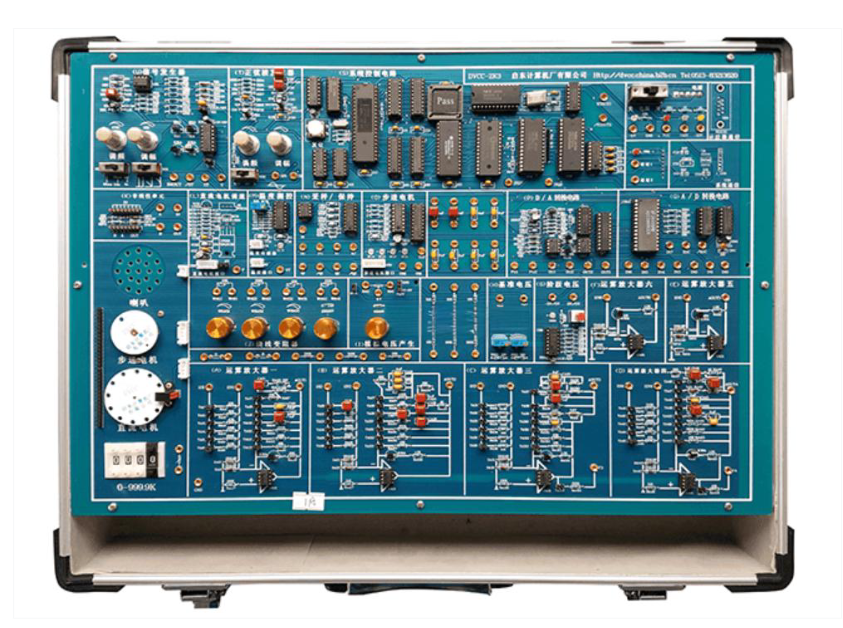

自動控制/計算機控制實驗系統采用鋁木合金箱體，由開關電源和系統主板組成，外形尺寸通常為430×330×100mm，具有結構緊湊、攜帶方便的特點。

2. 電源系統

系統提供多路穩定電源輸出：±5V/2A、±12V/0.5A，所有電源均具備接反和短路保護功能，確保實驗安全進行。

3. 核心控制部件

系統采用微處理器8088作為核心控制部件，用于計算機控制技術實驗。與計算機的通信采用USB接口方式，方便快捷。

4. 信號發生與測量單元

• 信號發生器：提供低頻信號發生器（斜波、階躍、拋物線），信號寬度2ms～6s可調；正弦波、方波發生器，頻率范圍0.2Hz～400Hz

• 虛擬示波器單元：提供2路模擬信號輸入，可衰減5倍、10倍或不衰減，能測量各種響應曲線，幅頻特性、相頻特性曲線等

• 階躍信號發生器：產生0V到+5V或-5V到+5V的跳躍信號

5. 轉換與處理單元

• A/D轉換：8路8位A/D模數轉換器，其中6路0～+5V，2路-5V～+5V

• D/A轉換：8位一路D/A數模轉換器，輸出模擬電壓0～+5V、-5V～+5V

• 運算放大器：六個運算單元可自由組合成多級放大電路

6. 控制對象單元

系統提供多種實際控制對象，包括步進電機控制與驅動單元、直流電機測速與調速控制單元以及獨立式溫度測量控制模塊，可實現閉環控制實驗。

三、軟件技術指標

1. 系統兼容性

軟件支持Windows系列操作系統，包括WIN9X/2000/XP，具有良好的平臺適應性。

2. 調試軟件功能

• 多語言支持：支持匯編語言ASM和C語言，便于移植各種基于C語言的自控算法

• 一體化操作：編譯連接下載一步完成，錯誤顯示定位，方便操作

• 虛擬示波器：計算機控制綜合實驗用虛擬示波器觀察實驗結果，參數調整方便

3. 虛擬示波器特性

• 雙通道存儲：真正的高速雙通道存儲虛擬示波器，可切換為單通道提高采樣率

• 多種顯示方式：支持實時X-Y示波器，自動同步顯示功能

• 存儲分析功能：可存儲/載入/分析歷史波形，保存波形文件和圖片文件

四、實驗項目詳述

（一）自動控制原理實驗項目

自動控制/計算機控制實驗系統支持完整的自動控制原理實驗，包括典型環節的模擬研究、典型系統瞬態響應和穩定性分析、系統校正方法研究、控制系統頻率特性測試等內容。

具體實驗項目包括：

1. 線性系統時域分析：典型環節模擬研究，二階系統瞬態響應和穩定性分析

2. 線性控制系統頻域分析：慣性環節頻率特性曲線，二階閉環和開環系統頻率特性曲線

3. 非線性系統相平面分析：典型非線性環節研究，二階和三階非線性控制系統分析

4. 系統校正與狀態反饋：頻域法串聯校正，狀態反饋及極點配置

（二）計算機控制技術實驗項目

在計算機控制技術方面，該實驗系統提供全面的計算機控制實驗內容：

1. 基礎接口實驗：數/模轉換D/A實驗，模/數轉換A/D實驗

2. 信號處理實驗：采樣保持器，平滑與數字濾波

3. 控制算法實驗：數字PID控制實驗，最小拍控制系統，大林算法實驗

4. 高級控制實驗：數字PID控制（位置型、增量型、積分分離等），串級PID控制，前饋-反饋控制

（三）綜合控制實驗項目

自動控制/計算機控制實驗系統還提供綜合性的控制實驗，將理論知識與實際應用相結合：

1. 直流電機閉環調速實驗：實現電機的PID轉速數字閉環控制

2. 溫度控制實驗：包括增量型PID閉環控制、PWM方式PID閉環控制等

3. 步進電機控制實驗：實現步進電機轉速數字四相四拍、四相八拍方式工作

五、實驗室配置方案

為了充分發揮自動控制/計算機控制實驗系統的教學功能，以下是推薦的實驗室配置方案：
