C6000 DSP 教學實驗箱

C6000 DSP 教學實驗箱

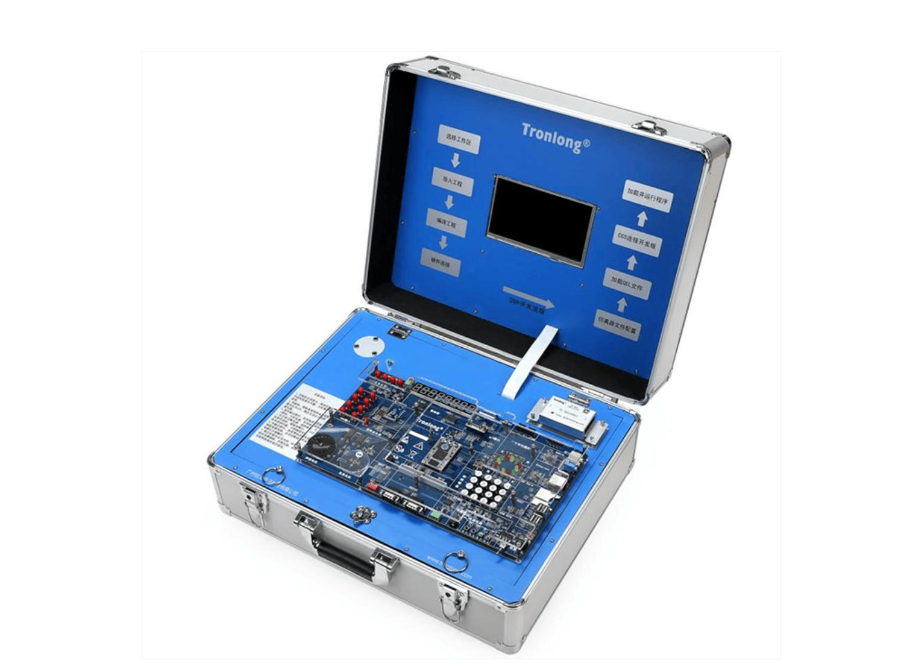

C6000 DSP教學實驗箱是專為高校和職業院校設計的嵌入式教學平臺，基于TI TMS320C6748定點/浮點DSP C674x處理器，主頻456MHz，提供高達3648MIPS和2746MFLOPS的運算能力。這款C6000 DSP教學實驗箱采用核心板+底板結構，集成工業級硬件、仿真器、7寸LCD觸摸屏和攝像頭模塊，支持70個教學實驗，是理想的教學工具。下面詳細介紹C6000 DSP教學實驗箱的特點、硬件參數及實驗內容，幫助用戶全面了解其功能。

一、C6000 DSP教學實驗箱的核心特點

C6000 DSP教學實驗箱具備多項優勢，確保教學高效安全：

• 基于TI TMS320C6748處理器，屬于C6000系列，支持定點/浮點運算，適合數字信號處理教學；實驗箱提供豐富實驗指導手冊和視頻教程，降低學習門檻。

• 模塊化設計：含工業級核心板（55mm*33mm，工作溫度-40~85°）、實驗底板、仿真器、7寸觸摸屏和CMOS攝像頭，可選模擬攝像頭；核心板通過B2B連接器固定，支持振動測試，附認證報告。

• 豐富接口：標配RS232、RS485、VGA、SD、SATA、USB、以太網等，并集成波形發生器（AD9833芯片，輸出正弦波、方波、三角波），便于信號處理實驗。

• 保護功能：可安裝亞克力保護板，板卡支持過流過壓保護；仿真器金屬材質，免驅動安裝，防反插，提升C6000 DSP教學實驗箱的耐用性。

• 配套資源：提供50集視頻教程（約1000分鐘），覆蓋基礎到高級內容，助力教師教學和學生自學。

這款C6000 DSP教學實驗箱以高性價比著稱，是C6000系列DSP教學的優選平臺。

二、C6000 DSP教學實驗箱的硬件參數詳解

C6000 DSP教學實驗箱的硬件配置先進，確保穩定運行：

• 處理器：TI TMS320C6748，主頻456MHz，屬于C6000 DSP系列，支持高性能計算。

• 存儲：NAND FLASH 128MB，DDR2 128MB，SPI FLASH 4MB，滿足大數據處理需求。

• 外設接口：系統復位鍵、非屏蔽中斷鍵、可編程按鍵；LED指示燈多個；14pin JTAG接口；LCD觸摸屏接口（支持7寸800 * 480電阻屏）；VGA輸出；多種串口（RS232、RS485）；USB OTG/HOST；音頻輸入輸出；以太網口等。

• 模擬功能：AD為ADI AD7606，8通道16bit，200K采樣率；DA為TI TL5724，4通道12bit；波形發生器支持自定義信號輸出。

• 電機與控制：含步進電機、直流電機（有刷或無刷）、矩陣鍵盤、蜂鳴器、交通燈、數碼管，增強C6000 DSP教學實驗箱的實踐性。

• 電源：12V 6A直流輸入，帶電源開關，保障安全。

這些參數使C6000 DSP教學實驗箱成為功能全面的C6000 DSP教學平臺。

三、仿真器與攝像頭模塊參數

C6000 DSP教學實驗箱配套仿真器和攝像頭，提升實驗效率：

• 仿真器：XDS100V2金屬外殼，支持JTAG接口，免驅安裝；調試功能包括斷點、內存讀寫，兼容CCS4及以上版本，適用于C6000系列DSP，確保C6000 DSP教學實驗箱的調試便捷性。

• 攝像頭模塊：標配TL2640I CMOS攝像頭，支持200萬像素，分辨率高達1600x1200，幀率30幀/秒，用于圖像和視頻實驗，豐富C6000 DSP教學實驗箱的應用場景。

四、軟件支持與配套資源

C6000 DSP教學實驗箱提供完整軟件和資料，加速學習：

• 軟件支持：所有實驗支持CCS5.5環境，兼容裸機和SYS/BIOS操作系統，便于編程。

• 教學資源：含電子版實驗指導書（70個實驗）、視頻教程（2套，50集），及開發例程，幫助師生快速上手C6000 DSP教學實驗箱。

• 配套清單：包括主板、攝像頭、仿真器、電源、觸摸屏、線纜等，確保開箱即用。

五、C6000 DSP教學實驗箱的實驗項目列表

C6000 DSP教學實驗箱涵蓋70個實驗，從基礎到綜合應用：

• 第1章：環境搭建與CCS基礎，如安裝CCS、C/匯編編程。

• 第2章：基礎外設實驗，包括LED控制、按鍵中斷、串口通信、電機控制、網絡通信等。

• 第3章：語音處理，如音頻編解碼、濾波。

• 第4章：DSP算法，如FIR、IIR、FFT、矩陣運算。

• 第5章：圖像處理，包括旋轉、縮放、邊緣檢測。

• 第6章：視頻實驗，如攝像頭采集、H264編碼。

• 第7章：綜合應用，涉及人臉識別、二維碼掃描等。
