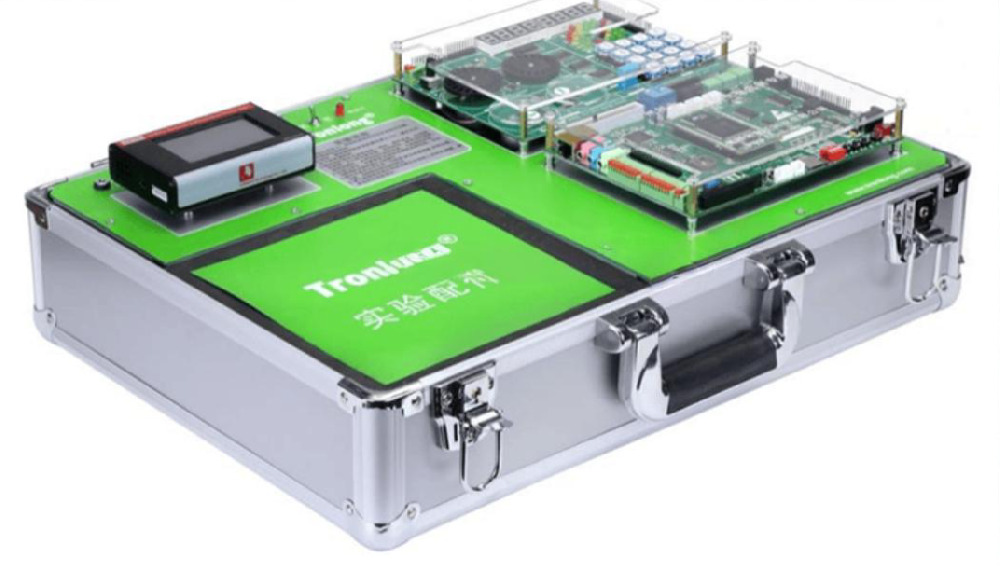

DSP教學實驗箱是數字信號處理教學的核心設備，專為高校和職業院校設計，集工業級硬件與全面實驗資源于一體。本款DSP教學實驗箱采用模塊化結構，含TMS320F28335 DSP核心板、實驗主板、拓展板、仿真器及3寸觸摸彩屏信號源，支持多種外設接口，滿足從基礎到高級的DSP教學需求。下面詳細介紹DSP教學實驗箱的特點、參數及實驗內容，幫助用戶深入了解這一優質教學工具。

一、DSP教學實驗箱的核心特點

DSP教學實驗箱具備多項獨特設計，確保教學高效安全：

• 工業級TMS320F28335 DSP核心板，工作溫度-40~85°，適合嚴苛環境；核心板尺寸66mm*39mm，通過排針連接，含安裝孔，便于維護。

• 實驗主板集成豐富外設：I2C、SPI、CAN、PWM、RTC、以太網口、音頻接口、多通道AD/DA、RS232/RS485、LCD等，并配備蜂鳴器、紅外接收器、繼電器和LED，方便學生進行實時實驗。

• 實驗拓展板增強實用性：含五線四相步進電機、直流電機（帶霍爾測速）、減速電機、4 * 4矩陣鍵盤、四位八段數碼管、十字交通燈、DHT11溫濕度傳感器及0-3V可調電壓輸出，支持創新項目。

• 保護設計：主板和拓展板可安裝可拆卸亞克力板，防止電路損壞；獨立金屬仿真器免驅動安裝，防反插，提升DSP教學實驗箱的耐用性。

這款DSP教學實驗箱以高性價比著稱，是理想的教學平臺，助力學生掌握DSP技術。

二、DSP教學實驗箱的硬件參數詳解

DSP教學實驗箱的硬件配置先進，確保穩定運行：

• 處理器：TI TMS320F28335浮點DSP，主頻150MHz，支持高速運算。

• 存儲：片內256Kx16bit NOR FLASH，外擴512Kx16bit；SRAM片內34Kx16bit，外擴256Kx16bit；EEPROM 2Kbit（AT24C02C）。

• 接口與外圍：系統復位鍵1個、用戶按鈕3個、指示燈多個；14pin JTAG接口、2個eCAN接口；DA為TLC5615 10bit DAC，AD為16通道12bit ADC；另含紅外傳感器、SD卡接口、多種串口、蜂鳴器、繼電器、電機接口及音頻輸入輸出。

• 電源：5V 2A直流輸入，帶電源開關，保障DSP教學實驗箱安全供電。

• 擴展性：支持1602/12864液晶屏、4.3寸TFT觸摸屏，及GPIO、ePWM等信號，滿足自定義實驗。

這些參數使DSP教學實驗箱成為功能全面的教學工具，適合多種DSP實驗場景。

三、仿真器與信號源參數

DSP教學實驗箱配套仿真器和信號源，提升實驗效率：

• 仿真器：XDS100V2金屬外殼，支持JTAG接口，免驅安裝；功能包括內存讀寫、斷點調試、實時模式，兼容CCS4及以上版本，適應多種DSP芯片，確保DSP教學實驗箱的調試便捷性。

• 信號源：3寸觸摸彩屏，支持15種波形輸出，如正弦波、方波等；雙通道設計，采樣率80MS/s，頻率范圍1mHz~10MHz，電壓輸出10mVpp~10Vpp，為DSP教學實驗箱提供精確信號源。

四、軟件支持與配套資源

DSP教學實驗箱提供完整軟件和資料，加速學習：

• 軟件：所有實驗支持CCS5.5環境，便于編程和仿真。

• 教學資源：含電子版實驗指導書（33個實驗）、完整代碼、開發包（90個例程），及核心板原理圖、PCB圖，幫助教師靈活教學。

• 配套清單：包括主板、拓展板、信號源、仿真器、電源適配器、液晶屏、線纜等，確保DSP教學實驗箱開箱即用。

五、DSP教學實驗箱的實驗項目列表

DSP教學實驗箱涵蓋33個實驗，從基礎到高級：

• 環境搭建：安裝CCS、串口調試、工程編譯等。

• 外設實驗：LED控制、鍵盤輸入、LCD顯示、RS485測試、CAN通信、電機控制、AD/DA轉換等。

• 高級應用：語音處理（音頻編解碼）、算法（FIR、IIR、FFT）、圖像處理（直方圖、邊緣檢測）。
