數字電路實驗箱

數字電路實驗箱

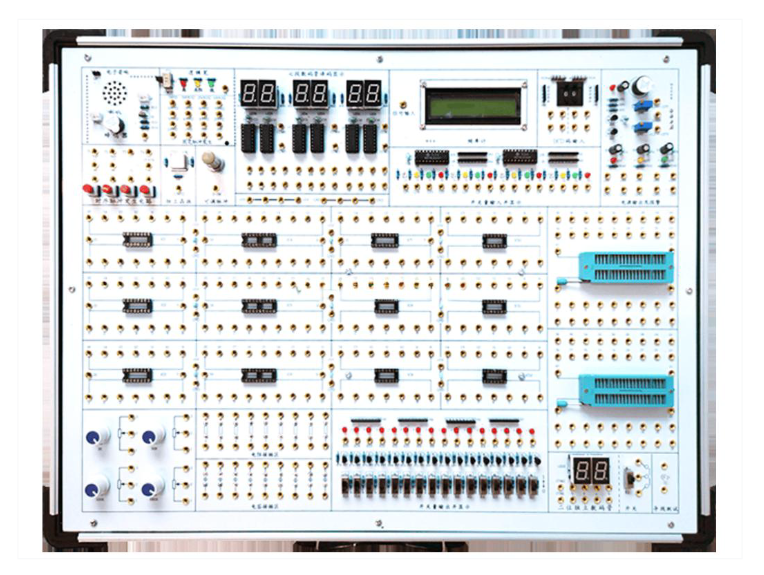

數字電路實驗箱是電子工程教學中的重要設備，由鋁木合金箱體、高性能穩壓電源、常用信號源和全開放實驗電路區組成。這種數字電路實驗箱設計靈活，可根據教學需求配置實驗電路，滿足不同層次學生的實驗要求，是理想的教學工具。下面詳細介紹數字電路實驗箱的技術指標和實驗項目，幫助用戶全面了解其功能。

一、數字電路實驗箱的技術指標

數字電路實驗箱提供穩定的工作電源，包括5V/2A一組、±12V/0.7A一組、-1.2V至-12V一組、+1.2V至+27V一組，每路均配備保險絲，并具有短路保護和反向保護電路。其中，+5V電源還具備過壓保護、欠壓保護、短路報警和自動關斷功能，確保數字電路實驗箱的使用安全和元件保護。

在信號源方面，數字電路實驗箱集成多種實用功能：時序脈沖發生電路可提供順序脈沖信號，并配備二組正負單脈沖發生電路；時鐘電路支持0Hz至1MHz連續可調；固定脈沖輸出分16路，覆蓋1Hz至1MHz多種頻率；此外，還包括10MHz獨立晶振、16路開關量輸入顯示電路（帶保護功能）、16路開關量輸出電路（自帶顯示和保護）、6位七段LED共陰數碼顯示器（帶BCD碼譯碼）、2位獨立七段LED數碼管、2組BCD碼撥盤開關輸出電路，以及音響控制電路（含蜂鳴器和喇叭）。這些功能使數字電路實驗箱在教學中更加高效。

數字電路實驗箱還配備測試小工具，如三狀態數字邏輯測試電路、導線測試電路和0-50MHz液晶頻率計，便于學生進行實時檢測。實驗電路區采用獨立電路板設計，與信號源完全隔離，防止誤操作損壞主機。配置包括開放式實驗區，含多種IC插座（如IC14、IC16、IC20、IC40等），以及擴展元件如喇叭、蜂鳴器、開關、電位器和電阻電容區。插口采用高可靠鎖緊式防轉疊插座，連接穩定；另設一個155×100mm擴展模塊接入?yún)^(qū)，支持自定義實驗?zāi)K，提升學生的動手能力和創新性。數字電路實驗箱還配套近20片實驗芯片，主板采用2mm厚印制線路板，正面印有元件符號，反面為印刷線路，連接采用自鎖緊式涂金插孔，耐用防氧化。機箱為堅固鋁合金框架，尺寸480×360×148mm，適合實驗室環境。

二、數字電路實驗箱的實驗項目

數字電路實驗箱支持豐富的實驗項目，涵蓋基礎到綜合應用，助力學生掌握數字電路原理。基礎實驗包括：

• 晶體管開關特性、限幅器與鉗位器實驗，幫助學生理解基本元件行為。

• TTL和CMOS集成邏輯門的邏輯功能與參數測試，鞏固門電路知識。

• 集成邏輯電路的連接和驅動，提升電路設計能力。

• 組合邏輯電路的設計與測試，培養邏輯分析技能。

• 譯碼器、數據選擇器、觸發器、計數器、移位寄存器和脈沖分配器的應用，涉及常見數字模塊。

• 使用門電路產生脈沖信號的自激多諧振蕩器實驗。

• 單穩態觸發器與施密特觸發器實驗，用于脈沖延時與波形整形。

• 555時基電路應用，介紹定時器原理。

綜合實驗需另配器件，進一步擴展數字電路實驗箱的功能，包括D/A和A/D轉換器、智力競賽搶答裝置、電子秒表、三位半直流數字電壓表、數字頻率計和拔河游戲機等。這些項目綜合性強，能提高學生的實踐能力和創新思維，使數字電路實驗箱成為教學中的多功能平臺。
