檢測與轉換（傳感器）技術實訓裝置

檢測與轉換（傳感器）技術實訓裝置

產品概述

檢測與轉換（傳感器）技術實訓裝置是我司專為傳感器教學實驗研發的創新產品，這款先進的檢測與轉換（傳感器）技術實訓裝置適用于不同類別、不同層次的專業教學需求。該裝置能夠完美支持"傳感器原理與應用"、"自動檢測技術"、"工業自動化儀表與控制"等核心課程的教學實驗，為各類院校提供了理想的檢測與轉換傳感器技術實訓平臺。

技術參數與性能指標

檢測與轉換（傳感器）技術實訓裝置采用高標準技術設計，確保教學實驗的準確性和可靠性：

• 電源系統：AC220V±5% 50±1Hz輸入，額定電流≤5A

• 直流電源輸出：±5V、±15V多路穩壓輸出，穩壓系數±1%

• 性能指標：電壓紋波≤10mV，非線性誤差≤5%，測量精度≤1%

• 環境適應性：工作溫度-5℃～40℃，濕度＜85%（25℃）

• 外形尺寸：1600×750×1100mm，符合人體工程學設計

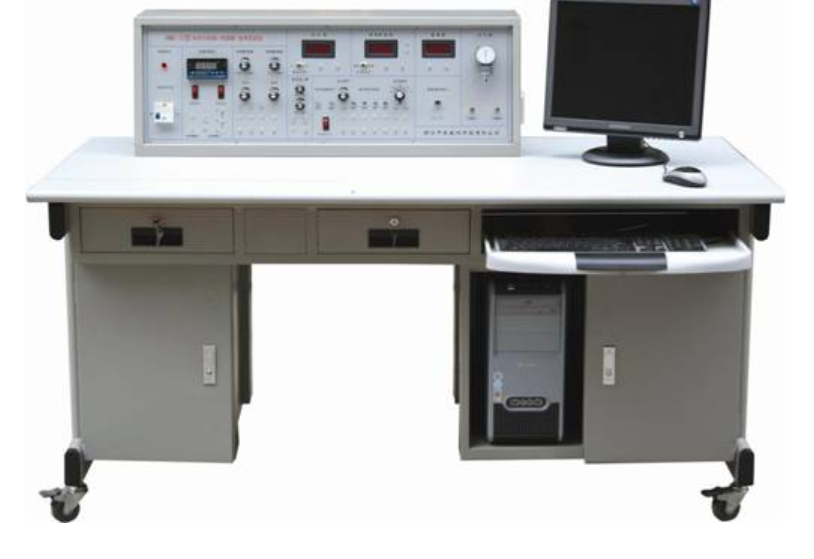

主控臺核心功能

檢測與轉換（傳感器）技術實訓裝置的主控臺集成多種功能模塊：

電源與信號系統

• 四組直流穩壓電源，包括±2V~±10V分五擋輸出，2~24V可調

• 完善的短路保護功能，確保設備安全運行

• 低頻信號發生器（1Hz-30Hz）和音頻信號發生器（0.4KHz-10KHz）

測量與顯示單元

• 數字式電壓表：三位半顯示，量程±2V、±20V，精度1%

• 頻率/轉速表：四位數碼管顯示，測量范圍1-9999Hz/1-9999r/min

• 高精度溫度控制PID調節儀，支持人工智能調節功能

三源系統配置

檢測與轉換（傳感器）技術實訓裝置配備完善的三源系統：

1. 熱源系統：16V交流電源加熱，溫度控制范圍0~150℃

2. 轉動源：0-12V直流驅動，轉速0~2400轉/分可調

3. 振動源：頻率1-30Hz，共振頻率12Hz左右

傳感器配置與技術指標

檢測與轉換（傳感器）技術實訓裝置集成22種高精度傳感器，涵蓋多種檢測原理：

數據采集與軟件系統

檢測與轉換（傳感器）技術實訓裝置采用先進的數據采集技術：

• 12位AD轉換，分辨率1/22048

• 支持RS232、USB多種接口

• 采樣周期1ms-100ms可調

• 專業處理軟件提供完善的實驗管理功能

實驗項目體系

檢測與轉換（傳感器）技術實訓裝置支持48項實驗內容，構建完整的教學體系：

基礎原理實驗

• 電阻式傳感器單臂/半橋/全橋性能實驗

• 電容式傳感器特性與振動實驗

• 差動變壓器特性與性能分析

應用測量實驗

• 光電式傳感器轉速測量實驗

• 霍爾傳感器振動測量實驗

• 熱電偶溫度控制實驗

綜合創新實驗（帶*為思考實驗）

• 超聲波傳感器位移特性實驗

• 氣體流量測定實驗*

• 相敏檢波器與濾波器實驗

產品特色與教學價值

設計創新點

1. 透明化結構設計：傳感器外殼采用進口透明材料，內部結構清晰可見

2. 模塊化組合：每個傳感器獨立模塊，配備原理圖與標準接口

3. 智能化管理：高精度PID溫度控制系統，人工智能調節功能

教學優勢

檢測與轉換（傳感器）技術實訓裝置具有顯著的教學價值：

• 支持從基礎到創新的完整教學體系

• 提供工業級精度的測量數據

• 培養學生的工程實踐能力和創新思維

• 支持教學內容的持續更新和拓展

應用領域

這款檢測與轉換（傳感器）技術實訓裝置廣泛應用于：

• 高等院校自動化、儀器儀表專業

• 職業院校機電一體化專業

• 工程技術人才培養基地

• 科研院所創新實驗平臺
