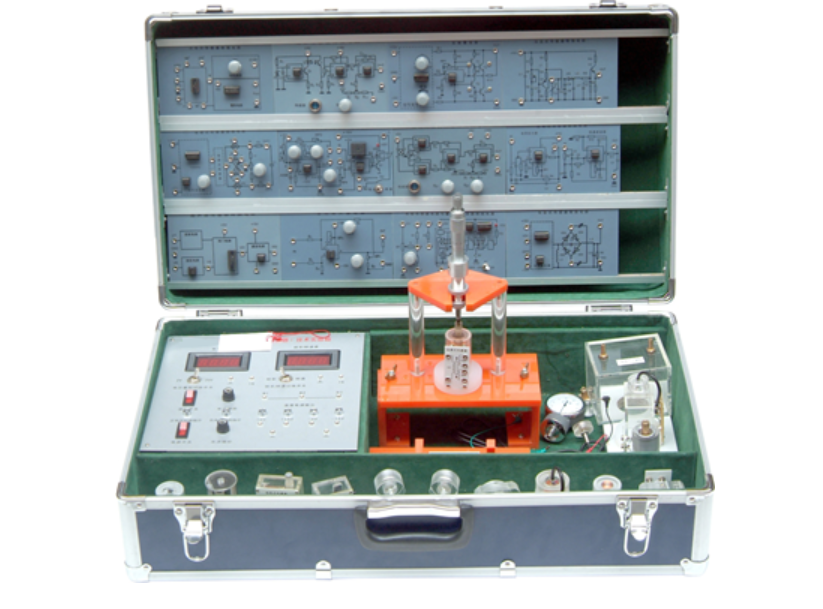

檢測與轉換（傳感器）技術實驗箱

檢測與轉換（傳感器）技術實驗箱

產品概述

檢測與轉換（傳感器）技術實驗箱是我司專為傳感器教學實驗研發的創新產品。這款檢測與轉換（傳感器）技術實驗箱適用于多類別、多層次的專業教學需求，完美支持"傳感器原理與應用"、"自動檢測技術"、"工業自動化儀表與控制"等核心課程的教學實驗。作為現代實驗室建設的理想選擇，檢測與轉換（傳感器）技術實驗箱為各類院校提供了快速開設實驗課程的完整解決方案。

技術規范與核心參數

檢測與轉換（傳感器）技術實驗箱采用高標準技術設計，確保實驗數據的準確性和可靠性。主要技術規范包括：

• 電源輸入：AC220V±5%，50±1Hz，額定電流≤5A

• 直流電源輸出：±5V、±15V多路輸出，穩壓系數±1%

• 性能指標：電壓紋波≤10mV，非線性誤差≤5%，測量精度≤1%

• 工作環境：溫度-5℃～40℃，濕度＜85%（25℃）

• 外形尺寸：660×400×230mm，結構緊湊，便于實驗室布置

實驗箱核心技術特點

1. 多功能電源與信號系統

檢測與轉換（傳感器）技術實驗箱提供四組直流穩壓電源，配備完善的短路保護功能。集成低頻信號發生器（1Hz-30Hz可調）和音頻信號發生器（0.4KHz-10KHz可調），滿足多種實驗需求。

2. 精密測量與處理單元

• 差動放大器：通頻帶0-10KHz，支持多種結構連接，增益1-150倍可調

• 數字式電壓表：三位半顯示，量程±2V、±20V，精度1%

• 頻率/轉速表：四位數碼管顯示，頻率測量范圍1-9999Hz，轉速測量范圍1-9999r/min

3. 專業振蕩器配置

檢測與轉換（傳感器）技術實驗箱配備完整的振蕩系統：

• 低頻振蕩器：1Hz-30Hz連續可調

• 振動源：頻率1Hz-30Hz，共振頻率12Hz左右

• 轉動源：0-12V直流驅動，轉速0~2400轉/分可調

傳感器配置與精度指標

檢測與轉換（傳感器）技術實驗箱集成17種高精度傳感器模塊，每種傳感器均采用透明化設計，內部結構清晰可見。主要傳感器配置包括：

數據采集與軟件支持

檢測與轉換（傳感器）技術實驗箱配備先進的數據采集系統，采用12位AD轉換技術，分辨率達1/22048。采樣周期1ms-100ms可調，支持單次或連續采樣模式。通過標準RS-232接口與計算機連接，配套專業處理軟件提供完善的實驗項目管理、數據采集分析功能。

實驗項目全面覆蓋

檢測與轉換（傳感器）技術實驗箱支持39項實驗內容，涵蓋基礎原理到綜合應用：

基礎特性實驗系列

• 電阻傳感器實驗：單臂電橋、半橋、全橋性能比較

• 電容傳感器實驗：變面積式、差動式特性研究

• 電感傳感器實驗：差動變壓器特性與性能分析

應用測量實驗系列

• 轉速測量實驗：光電式、霍爾式、渦流式傳感器應用

• 溫度控制實驗：AD590溫度傳感器實踐應用

• 壓力檢測實驗：壓阻式傳感器特性研究

創新拓展實驗系列（帶*為思考實驗）

• 振動測量實驗：多種傳感器振動檢測對比

• 電子秤設計實驗：傳感器實際應用開發

• 超聲波應用實驗：位移測量與創新應用

產品優勢與教學價值

檢測與轉換（傳感器）技術實驗箱具有顯著的教學優勢：

1. 透明化設計：傳感器外殼采用進口透明材料，內部結構一目了然

2. 模塊化結構：每個傳感器獨立模塊，印有原理圖，便于教學演示

3. 靈活擴展性：實驗項目可根據教學需求靈活增減，支持新技術拓展

4. 工業級精度：所有傳感器均達到工業應用標準，確保實驗數據準確性
