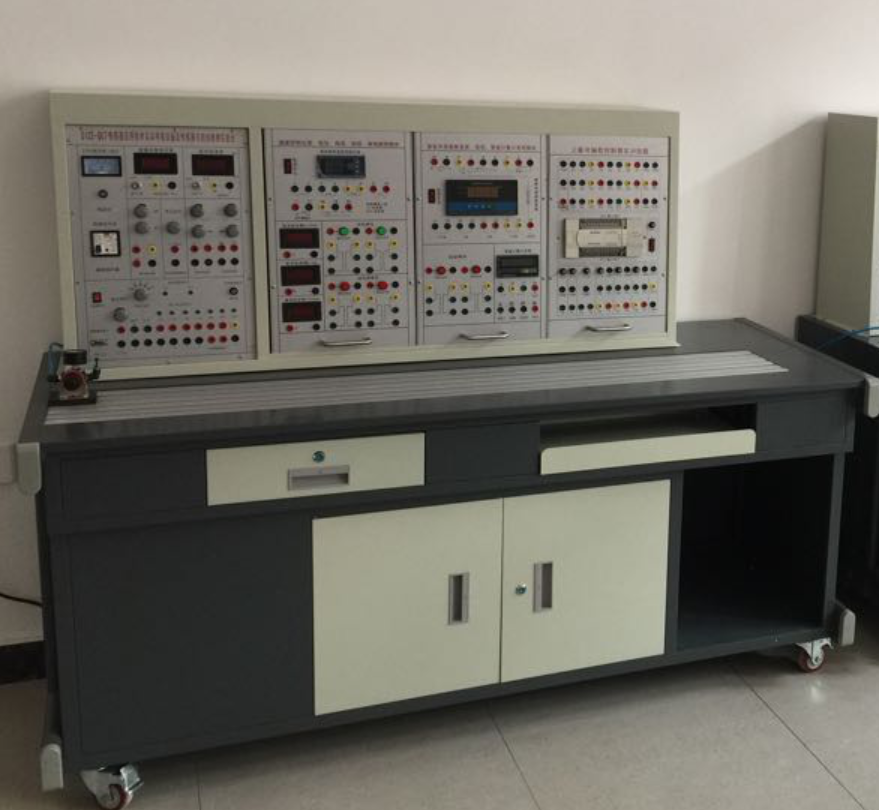

傳感器信號與控制實驗實訓臺

傳感器信號與控制實驗實訓臺

設備概述與教學理念

傳感器信號與控制實驗實訓臺是針對現代自動化教育需求研發的高端教學設備。隨著社會自動化程度不斷提升，傳感器應用日益廣泛，本實訓臺充分滿足中職院校傳感器課程教學需求，同時完美配合自動檢測類技術設備，實現理實一體化教學。該傳感器信號與控制實驗實訓臺特別適用于電氣自動化、物聯網技術應用等專業群的實踐教學，通過實際操作替代被動知識灌輸，有效激發學生學習積極性，實現"學以致用、用以促學"的教學目標。

功能組成與系統配置

核心傳感器配置

傳感器信號與控制實驗實訓臺集成多種工業級傳感器：

• 光纖傳感器：高精度光電轉換裝置

• 電磁感應傳感器：非接觸式檢測方案

• 光電傳感器：紅外檢測技術應用

• 電容式傳感器：介質特性檢測

• 電感式傳感器：金屬物體識別

• 電源管理模塊：多路穩壓輸出

• 指示蜂鳴模塊：聲光報警提示

智能監控系統

傳感器信號與控制實驗實訓臺配備先進的上位機軟件系統，通過硬件采集傳感器信號，在計算機界面實時顯示數字量和模擬量數據，提供直觀的數據可視化體驗。這種傳感器信號與控制實驗實訓臺的設計使學生能夠深入理解信號采集與處理的全過程。

技術參數與性能指標

• 輸入電源：AC220V±10%（單相三線）

• 額定功率：＜1KVA

• 工作環境：溫度-10℃～40℃，濕度≤85%

• 外形尺寸：1580×750×1700mm

• 安全保護：過流、過壓、短路多重保護

實驗實訓項目體系

電容式傳感器實驗系列

1. 電容式接近傳感器開關特性實訓

• 檢測不同介電常數材料

• 開關響應時間測試

• 負載能力驗證

2. 電容式傳感器介質特性實訓

• 金屬與非金屬材料檢測對比

• 介質厚度對靈敏度影響

• 環境溫度補償實驗

3. 電容式傳感器距離特性實訓

• 檢測距離標定

• 距離-輸出特性曲線繪制

• 最佳檢測距離優化

光電傳感器實驗系列

1. 光電式接近傳感器特性實訓

• 透光率與檢測距離關系

• 不同顏色物體檢測對比

• 環境光干擾抑制實驗

2. 光纖傳感器綜合實訓

• 對射式光纖傳感器應用

• 漫反射式光纖傳感器調試

• 鏡面反射式光纖傳感器優化

霍爾傳感器實驗系列

1. 霍爾開關特性實訓

• 磁感應強度測試

• 響應頻率測定

• 溫度穩定性驗證

創新應用實驗

1. 多傳感器融合檢測實驗

2. 工業現場模擬應用實訓

3. 物聯網傳感節點設計

4. 智能控制系統集成

系統特色與教學優勢

模塊化設計理念

傳感器信號與控制實驗實訓臺采用完全的模塊化設計，各個傳感器模塊均可獨立拆卸、安裝和測試。配套的位置滑軌可精確調節傳感器安裝位置，配合測量尺進行精確距離測量，研究傳感器角度對檢測性能的影響。

實境化教學環境

配備專業的測試物件，包含光電、磁性、電容、電感、超聲波、霍爾、渦流等多種傳感器的檢測介質，完美模擬工業現場檢測環境。學生可通過傳感器信號與控制實驗實訓臺完成從基礎特性測試到系統集成的全過程訓練。

智能化評估系統

傳感器信號與控制實驗實訓臺配套的上位機軟件提供數據記錄、曲線繪制、性能分析等功能，支持實驗數據的實時采集和歷史回放，便于教學效果評估和學習效果分析。

教學應用價值

該傳感器信號與控制實驗實訓臺具有顯著的教學價值：

1. 理論與實踐結合：將抽象的傳感器原理轉化為具體的實操體驗

2. 技能遞進培養：從基礎檢測到系統集成的能力階梯培養

3. 創新能力提升：支持個性化實驗設計和創新應用開發

4. 就業導向明確：緊貼工業現場需求，提升就業競爭力
