檢測與轉換（傳感器）技術實驗臺

檢測與轉換（傳感器）技術實驗臺

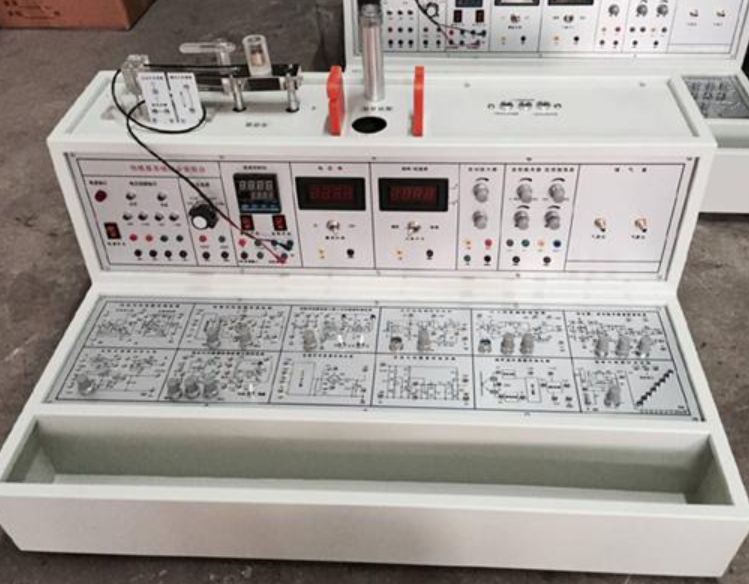

檢測與轉換（傳感器）技術實驗臺是我司專為傳感器及相關課程教學推出的先進實驗設備。該實驗臺完美支持"傳感器原理與應用"、"自動檢測技術"、"工業自動化儀表與控制"等課程的教學需求，是各類院校實驗室建設的理想選擇，能夠快速提升傳感器技術實驗教學水平。

產品規格與設計特點

檢測與轉換（傳感器）技術實驗臺采用610×500×390mm的緊湊設計，兼具美觀性與實用性。其創新設計體現在多個方面：

透明化教學設計：所有傳感器外殼均采用進口透明有機玻璃與硬聚氯材料制作，內部結構一目了然。每個獨立傳感器均配有清晰的原理圖與接線口，極大方便了實驗操作和課堂教學演示。

模塊化電路設計：每種傳感器的轉換電路板均印制有詳細的原理圖與標準接線口，使學生能夠快速理解和完成實驗連接，提高了實驗效率與設備耐用性。

核心配置與技術參數

顯示儀表系統

• 數字式電壓表：3位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度2%

• 數字式頻率/轉速表：四位數碼管顯示，頻率測量范圍2KHz-500KHz，精度1%

振蕩器配置

• 低頻振蕩器：1-30Hz連續可調輸出，Vp-p值20V，最大輸出電流0.5A

• 轉速傳感器：支持與渦流、磁電、霍爾、光纖等多種傳感器配合進行測速實驗

電源與數據采集

檢測與轉換（傳感器）技術實驗臺配備四組直流穩壓電源（±15V、±5V），具有斷電保護功能。數據采集卡采用12位AD轉換，分辨率達1/22048，采樣周期1ms-100ms，支持單次或連續采樣，通過標準RS-232接口與計算機通信。

配套的數據處理軟件具有友好的操作界面，支持實驗項目選擇、數據采集、曲線分析、文件存儲和打印等功能。

主要技術指標

• 輸入電源：AC220V 50Hz

• 直流電源：±5V、±15V

• 穩壓系數：±1%

• 電壓紋波：≤10mV

• 非線性誤差：≤4%

• 測量精度：≤1%

• 功耗：100VA

• 輸出電流：1A

完整傳感器配置清單

檢測與轉換（傳感器）技術實驗臺提供豐富的傳感器配置，包括但不限于：

1. 電阻式霍爾式傳感器轉換電路

2. 電容式傳感器轉換電路

3. 電感式傳感器轉換電路

4. 光電式傳感器轉換電路

5. 溫度式傳感器轉換電路

6. 壓力傳感器轉換電路

7. 超聲波傳感器轉換電路

8. 光纖式傳感器轉換電路

以及多種物理傳感器：電阻式傳感器、電容式傳感器、霍爾式傳感器、溫度傳感器、壓力傳感器、超聲波傳感器等共計20余種。

實驗內容全面覆蓋

檢測與轉換（傳感器）技術實驗臺支持36項實驗項目，全面覆蓋傳感器技術教學需求：

基礎特性實驗：

• 電阻式傳感器的單臂/半橋/全橋性能實驗

• 電容式傳感器的特性實驗

• 差動變壓器的特性實驗

• 霍爾傳感器的轉速測量實驗

應用實踐實驗：

• 光電式傳感器的轉速測量實驗

• 溫度傳感器及溫度控制實驗

• 壓阻式壓力傳感器的特性實驗

• 氣敏傳感器與濕敏傳感器的原理實驗

綜合創新實驗：

• 各種傳感器的振動實驗*

• 電子秤應用實驗*

• 超聲波傳感器的應用實驗*

（注：帶*號為思考性實驗項目）
