一、概述

創新型測控/傳感器技術綜合實驗實訓平臺是一款高度集成的教學設備，專門為傳感器與檢測技術課程群設計。該平臺采用緊湊型結構，掛箱設計規范，互換性強，能夠在一套裝置上完成從基礎實驗到完整系統的全部教學需求。創新型測控/傳感器技術綜合實驗實訓平臺有效解決了傳統實驗設備占用空間大、系統整合難、綜合性與設計型實驗實施不便等問題。

該平臺支持多專業、多層次的教學配置，用戶可根據實際需求靈活選配組件，并隨時擴展實驗掛箱。通過創新型測控/傳感器技術綜合實驗實訓平臺，學生能夠深入掌握各類傳感器原理、信號處理電路及檢測方法，提升實踐能力。

平臺涵蓋壓力、壓電、應變、電容、霍爾、溫度、光敏、氣敏（如酒精、CO）、電渦流、光纖位移、長光柵位移、差動變壓器、光電耦合等多種常用傳感器，并結合工業級電路實現信號拾取、轉換、調理、顯示等處理功能。創新型測控/傳感器技術綜合實驗實訓平臺注重抗干擾與可靠性設計，幫助學生將理論知識與工程應用結合。

使用創新型測控/傳感器技術綜合實驗實訓平臺，學生不僅能鞏固書本知識，還能通過綜合型、設計型及創新型實驗，構建解決實際問題的知識體系，培養創新能力。

二、特點

1. 模塊化設計：創新型測控/傳感器技術綜合實驗實訓平臺采用標準模塊化結構，增強系統靈活性和互換性。

2. 統一總線標準：通過內總線與接口規范，支持個性化配置、擴展及系統管理。

3. 可更換核心系統：適配多種處理器（如MCU、DSP、ARM），通過更換核心卡實現多功能應用。

4. 快速連接線設計：提供金質縮緊孔單線、排線集中及自動免連線三種模式，提升實驗效率。

5. 一機多用設計：常用模塊集成于裝置，次常用模塊內置，其他模塊存放于準備室，實現擴展與綜合目標。

6. 接近工程實際：采用工業型傳感器，兼顧原理教學與實際問題解決。

7. 學以致用導向：融入抗干擾與可靠性技術，核心卡可直接用于智能儀器開發。

8. 持續發展能力：結合單片機、FPGA/CPLD、DSP、ARM等技術，支持系統升級。

9. 智能儀器儀表設計：提供智能化實例，增強工程實踐性。

10. 虛擬儀器儀表設計：配套數據采集卡，實現虛擬儀器功能。

11. 研究與創新能力培養：通過微型化檢測系統實驗，培養學生的創新思維。

12. 開放式軟硬件設計：便于開展研究與創新型實驗。

13. 最小知識單元拆分：每個模塊可分解至基礎知識層面，利于循序漸進學習。

三、適用范圍

創新型測控/傳感器技術綜合實驗實訓平臺主要面向高校課程設計、畢業設計及電子競賽，體現靈活、開放、創新的理念。其模塊覆蓋電子、通信、自動化、計算機、機電、測控儀器等多專業，適用于綜合性與創新性實驗。

四、結構簡介

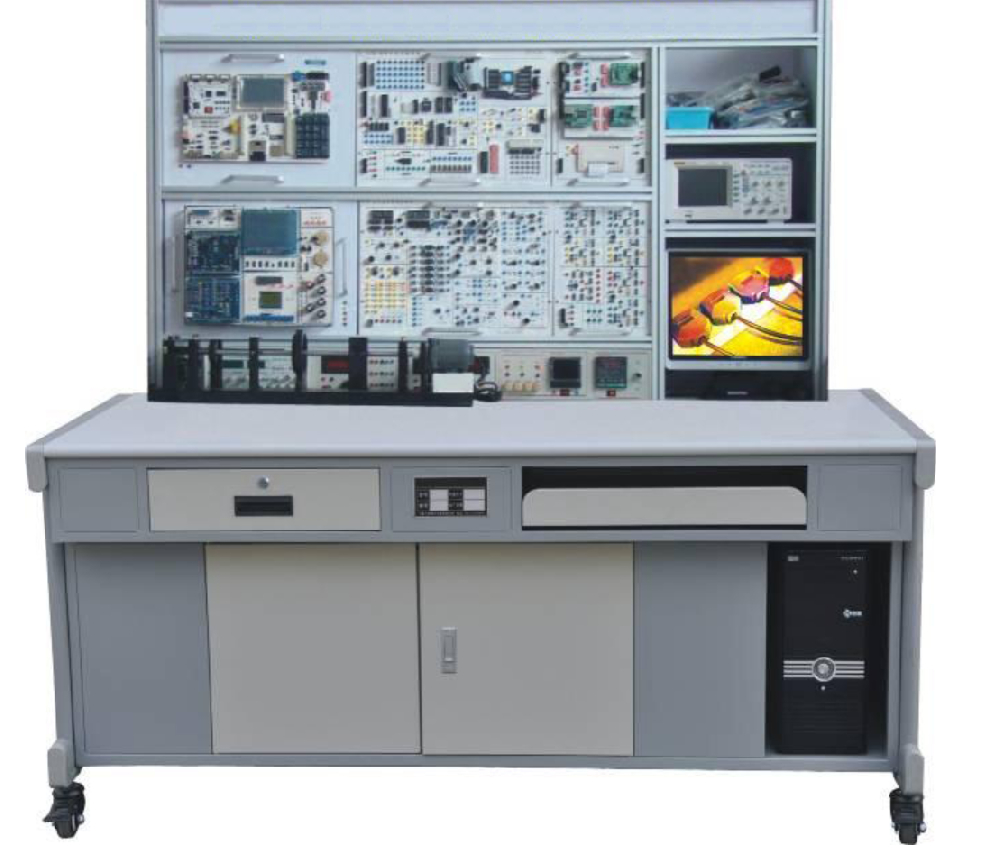

該裝置包括控制屏、實驗桌、活動掛箱及擴展模塊。掛箱涵蓋CPU、接口、對象、ARM、DSP等類型，模塊涉及CPU類、接口類、傳感器類等40余項，實現多功能集成。創新型測控/傳感器技術綜合實驗實訓平臺結構緊湊，尺寸可選，便于實驗室部署。

五、技術指標

• 輸入電源：單相三線220V±10%，50Hz

• 工作環境：溫度10℃~40℃，濕度<85%（25℃），海拔<4000m

• 絕緣電阻：>3MΩ

• 漏電保護：動作電流≤30mA，時間≤0.1s

• 裝置容量：<200VA

• 外形尺寸：約1620mm×750mm×1600mm

六、裝置的配備及技術性能

（一）實驗控制屏

A. 電源及保護體系

提供多路直流穩壓電源（如±5V、±12V、±15V）、可調電源及恒流源，均具短路保護功能。漏電保護系統確保安全。

B. 儀器儀表

• 直流數字電壓表/電流表

• 功率函數信號發生器：支持多種波形，頻率范圍2Hz~2MHz

• 低頻/音頻振蕩器

• 頻率/轉速表、溫度控制器、數據采集卡等

C. 傳感器部分

包括轉動源、振動源、壓力傳感器、熱敏電阻等，可選配光柵、編碼器等模塊。

D. 嵌入式虛擬儀器

集成7寸觸摸屏，提供示波器、頻譜儀等虛擬工具，支持?jǐn)?shù)據上傳與遠程控制。

E. 實驗掛箱

包括控制器、信號轉換、通信、顯示、對象控制等單元，支持ARM、DSP等高級應用。

七、實驗掛箱具體硬件資源

控制器單元掛箱配備8155、8255等接口模塊，以及傳感器、存儲器等組件，支持全面實驗。創新型測控/傳感器技術綜合實驗實訓平臺通過模塊化設計，確保硬件資源豐富且易擴展。
