機床電氣技能實訓考核鑒定裝置

機床電氣技能實訓考核鑒定裝置

一、產品概述

本機床電氣技能實訓考核鑒定裝置是專為職業院校、電工培訓機構及技能鑒定中心研發的高效教學工具。該裝置采用工業標準電器元件，確保設備可靠性高、使用壽命長，外形美觀且操作直觀。它不僅適用于課堂演示和實訓實習，還能全面模擬機床電氣控制線路，提供真實的故障排除訓練，有效提升學生的維修技能。這款機床電氣技能實訓考核設備是現代化電工培訓的理想選擇。

二、產品特點

1. 緊湊設計，高效實用：本機床電氣技能實訓考核鑒定裝置采用標準配電柜結構，雙面集成銑床和車床電路，占地面積小，支持快速切換，大大提升了培訓效率。

2. 直觀易用：通過實際操作，學員可深入理解機床電氣控制原理，強化理論結合實踐的能力。該機床電氣實訓鑒定裝置直觀性強，適合多層次教學。

3. 靈活故障模擬：內置專用電機和控制系統，可模擬多種機床電氣故障，支持故障分析與排除訓練。通過開關切換即可設置故障點，方便考核管理。

4. 安全保障：配備電壓型和電流型漏電保護器，確保操作安全；另設定時報警記錄儀，實現時間管理和統一考核標準，使本裝置成為安全的機床電氣技能考核平臺。

三、技術參數

• 輸入電壓：三相四線～380V±10% 50Hz

• 工作環境：溫度-5℃～+40℃，相對濕度＜85%（25℃）

• 裝置容量：＜1.5KVA

• 外形尺寸：800mm×600mm×1500mm

• 設備重量：200kg

本機床電氣技能實訓考核鑒定裝置性能穩定，適用于各種培訓環境，滿足長期高強度使用需求。

四、裝置構成

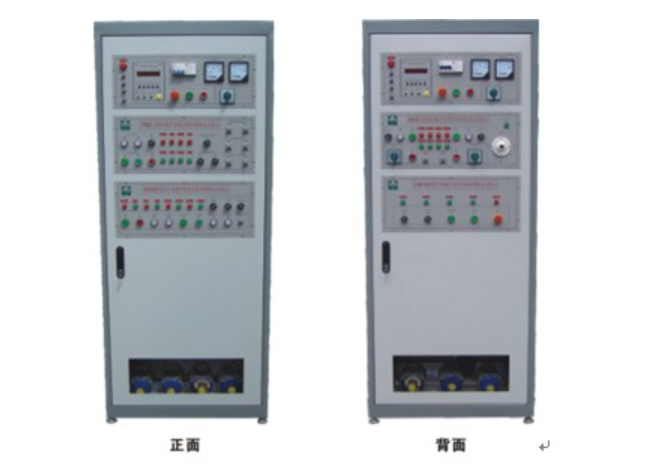

該機床電氣技能實訓考核設備主要由控制柜門和柜體兩部分構成，設計科學，功能全面。

控制柜門

• 配備交流電壓表、電流表、定時報警記錄儀及電壓切換開關，實時監控電網參數。

• 集成X62W銑床和C6140車床的操作按鈕、指示燈及電路切換開關，便于實訓控制。

• 定時報警記錄儀支持時間設定、自動報警和電源切斷，并可記錄操作錯誤次數，為機床電氣技能考核提供標準化依據。

控制柜主體

分為四個功能區，確保教學有序進行：

1. X62W銑床電氣線路區：包含所有相關元器件，用于銑床電路實訓。

2. 故障設置箱：印有電氣原理圖，內置32個故障開關（X62W設29個點，C6140設19個點），箱門帶鎖，便于安全管理。該設計使本機床電氣實訓鑒定裝置能模擬多樣故障場景。

3. C6140車床電氣線路區：集成車床全部電器元件，支持車床專項培訓。

4. 電機面板：配備三臺模擬電機和速度繼電器，接線柱引至面板，方便測試和故障排查，提升學員動手能力。

五、實訓項目

本機床電氣技能實訓考核鑒定裝置支持以下核心實訓內容，全面覆蓋電工技能需求：

1. 低壓電器結構認知與原理學習

2. C6140普通車床電氣控制實訓與排故考核

3. X62W萬能銑床電氣控制培訓與線路故障排除

4. 常用機床操作方法實戰練習
