綜合機床電氣電路實訓考核鑒定裝置

綜合機床電氣電路實訓考核鑒定裝置

本綜合機床電氣電路實訓考核鑒定裝置是我公司專為職業技術院校、社會電工培訓機構及維修電工鑒定所等單位研發的高效教學設備。該裝置廣泛應用于電氣控制課程演示、機床電路原理操作及實訓實習考核，全面提升學生的動手能力和故障排除技能。通過靈活更換掛箱，可實現對四種常見機床電路的實訓考核，大大提高了設備利用率，節省資金投入。每個掛箱配備獨立故障設置盒，操作簡便，且采用工業通用電器元件，確保培訓內容與行業標準接軌。

一、適用范圍

本綜合機床電氣電路實訓考核鑒定裝置通過更換掛箱，支持以下四種機床電路的實訓考核：

• X62W型萬能銑床電氣技能實訓考核

• T68臥式鏜床電路技能實訓考核

• Z3040搖臂鉆床電路技能實訓考核

• CA6140普通車床電路技能實訓考核

每種電路均設有17-25個故障點，學員可通過掛箱上的故障設置盒進行隨機故障模擬，有效提升實戰技能。這款綜合機床電氣實訓裝置是電工培訓考核的理想選擇。

二、產品特點

1. 多功能一體化設計：一臺綜合機床電氣電路實訓考核鑒定裝置即可完成四種機床電路的考核，經濟效益顯著，適合大規模教學應用。

2. 安全保障系統：內置電壓型和電流型保護器，確保操作者人身安全；實驗管理器可設定實訓時間，實現定時報警和自動斷電，為考核提供統一標準。

3. 智能監控功能：采用單片機全程監控三相輸出電源，實時檢測相間或線間過載、短路，一旦異常立即切斷電源并報警，需復位后才能重啟，保障設備安全。

三、技術性能

• 輸入電源：三相四線～380V±10% 50Hz

• 工作溫度：-5℃～+40℃，相對濕度＜85%（25℃）

• 裝置容量：＜1.5KVA

• 外形尺寸：1500mm×750mm×1400mm

本綜合機床電氣電路實訓考核設備性能穩定，適用于各種環境，滿足長期教學需求。

四、裝置構成與功能

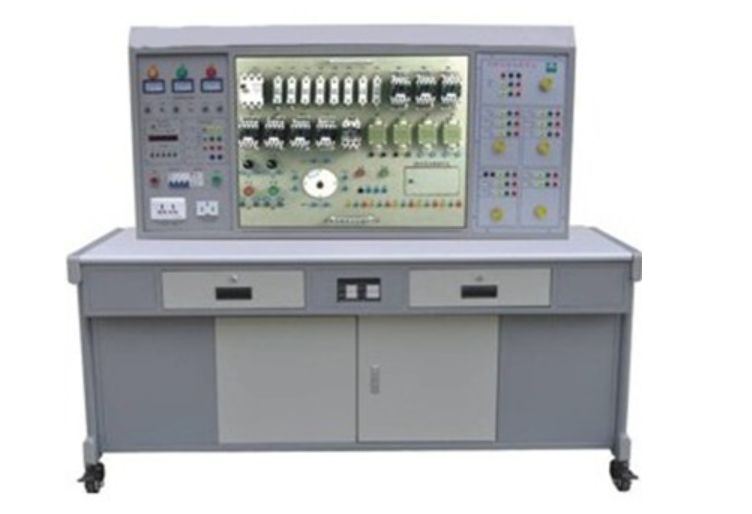

該綜合機床電氣電路實訓考核鑒定裝置主要由實訓屏、實訓機床電路掛箱及實訓桌等部分組成，結構堅固，操作便捷。

（一）實訓屏

實訓屏采用鐵質雙層亞光密紋噴塑結構，面板為鋁合金材質，耐用且美觀。

• 主控功能板：

• 三相四線電源輸入，配備漏電保護器和總開關，通過啟動/停止按鈕操作。

• 設有三只450V指針式交流電壓表，實時顯示三相電源電壓，并有指示燈指示電源狀態。

• 電源輸出具備單片機監控功能，可自動處理過載或短路，并支持報警與復位。

• 實驗管理器支持時間設定、定時報警和斷電功能。

• 提供380V和220V插座，方便外部儀器使用。

• 輔助器件安裝屏：右側安裝屏配備演示電機，所有接線口引至面板，可通過安全導線與掛箱連接，便于實訓操作。

（二）故障點設置示例

以X62W萬能銑床電路為例，該綜合機床電氣實訓考核裝置設有24個典型故障點，如冷卻泵不能啟動、主軸無變速沖動等，全面覆蓋常見問題，助力學員快速掌握排障技能。
