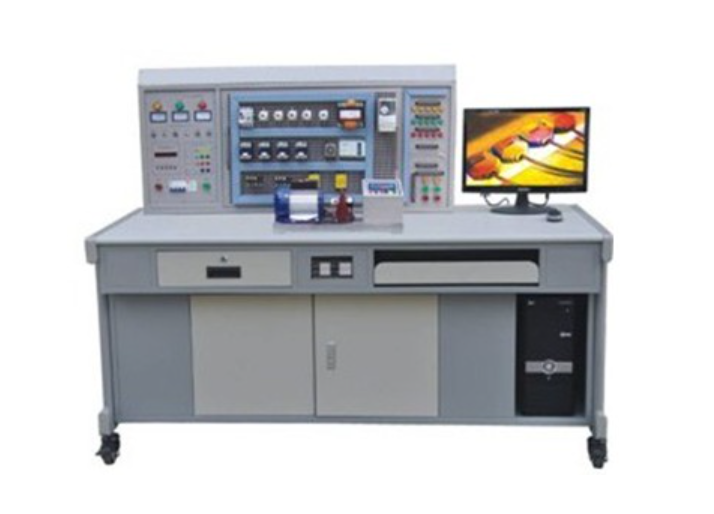

網孔板型萬能機床電路實訓考核鑒定裝置

網孔板型萬能機床電路實訓考核鑒定裝置

一、產品概述

本網孔板型萬能機床電路實訓考核鑒定裝置是專為職業院校、培訓中心及技能鑒定機構研發的高效教學工具。裝置采用模塊化設計，主要由實訓屏、網孔板、實訓元器件和實訓桌組成，結構合理，外觀新穎。學生可在網孔板上自主安裝元器件并完成線路布局，高度模擬工業現場環境，有效培養實際操作能力。該網孔板型萬能機床電路實訓設備支持"工廠電氣控制"、"電機拖動"、"PLC綜合實訓"等多門課程，擴展性強，可滿足"電工儀表與測量"等進階培訓需求，是實驗室建設與更新的優選方案。

二、核心特點

1. 開放式設計，靈活實訓：本網孔板型萬能機床電路實訓考核裝置采用網孔板結構，元器件布局自由，學生可自主完成線路安裝與調試，實訓內容豐富，操作便捷，易于功能擴展。

2. 結構緊湊，管理方便：操作臺僅需三相四線電源即可使用，占地面積??；實訓器材集中存放，規范化程度高，適合規模化教學管理。

3. 多重安全保護：裝置配備電壓型、電流型漏電保護器，并在380V輸出端設單片機監控過流保護，實時檢測相間、線間短路或過載，異常時立即報警并切斷電源，確保網孔板型萬能機床電路實訓平臺安全可靠。

4. 智能考核管理：內置實訓管理器，支持時間設定、誤操作記錄功能，為學員技能考核提供統一標準，提升本網孔板型萬能機床考核鑒定裝置的實用性。

三、技術性能

• 輸入電源：三相四線～380V±10% 50Hz

• 工作環境：溫度-5℃～+40℃，相對濕度＜85%（25℃）

• 裝置容量：＜1.5KVA

• 外形尺寸：1600mm×750mm×1350mm

本網孔板型萬能機床電路實訓考核設備性能穩定，適應多種環境，滿足長期高強度實訓需求。

四、裝置配置與功能

（一）實訓屏

實訓屏為鐵質雙層噴塑結構，面板采用鋁合金材質，耐用美觀。

• 主控功能板：

• 三相四線電源輸入，經漏電保護器與總開關連接，通過啟停按鈕操作。

• 配備三只450V指針式電壓表，實時顯示三相電壓，并有指示燈指示電源狀態。

• 電源輸出具備單片機全程監控，自動處理過載或短路問題。

• 定時報警記錄儀支持時間管理、自動報警和斷電功能，并可記錄操作錯誤次數，確保網孔板型萬能機床電路實訓考核鑒定標準統一。

• 輔助器件安裝屏：

• 配備紅、黃、綠信號燈各5只，大功率電阻3只，能耗制動電阻1只。

• 集成控制按鈕6只、整流二極管4只、單相開關1只，滿足多樣實訓需求。

（二）網孔板系統

本裝置核心為網孔板設計，學生可在板上合理布局元器件并完成線路連接，接近工業實戰場景。這種網孔板型萬能機床電路實訓平臺有效提升學員的動手能力和故障排查技能。

（三）基本器材清單

本網孔板型萬能機床電路實訓考核鑒定裝置配備齊全元器件，確保實訓高效進行：
