一、恒溫恒濕機組系統實驗裝置概述

恒溫恒濕機組系統實驗裝置是專為制冷空調專業教學研發的高端實驗設備，采用先進的直流式空氣處理系統設計。本裝置配置了真實的壓縮機、風冷冷凝器、蒸發器、加濕器、電加熱器和風管等核心部件，能夠?qū)崟r測量壓力、溫度、濕度等重要過程參數。通過恒溫恒濕機組系統實驗裝置的實驗操作，學生可以深入理解直流式系統的空氣處理全過程，獲得熱工測量和計算的專業訓練。本實驗裝置特別適用于"制冷空調原理及應用"、"制冷空調技術"、"建筑電氣控制技術"等專業課程的實踐教學需求。

二、恒溫恒濕機組系統實驗裝置的突出特點

1. 全方位安全保護系統：配備電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護等多重安全措施，確保恒溫恒濕機組系統實驗裝置使用過程中的人身與設備安全。

2. 直觀的教學展示效果：裝置清晰展示恒溫恒濕機組空氣調節系統的完整結構，風道采用高透明有機玻璃面板設計，可直觀觀察空氣循環系統各組成部件的工作狀態。

3. 專業級送風系統：采用大風量、低焓差的專業送風方式，確保溫濕度均勻穩定。與普通家用空調相比，恒溫恒濕機組系統實驗裝置的送風量達到家用空調的2-3倍，滿足高精度環境控制需求。

4. 智能除濕控制系統：針對濕度快速變化工況，采用高效制冷除濕方式，支持壓縮機頻繁啟動，突破傳統家用空調的三分鐘停機保護限制，體現恒溫恒濕機組系統實驗裝置的專業性能。

5. 雙重節流裝置設計：提供手動節流和毛細管節流兩種方式，可選配電子膨脹閥節流，滿足不同教學深度需求。

6. 智能監控系統：實時監控電壓、電流、頻率、功率、功率因數、壓力、流量等參數，數據可通過PC端顯示并支持打印輸出。

7. 動手實踐性強：主要電氣部件支持手動連接，采用專用D4連接線，增強學生的動手能力和實踐技能。

三、恒溫恒濕機組系統實驗裝置技術性能參數

• 輸入電源：單相三線 AC220V±10% 50Hz

• 工作環境：溫度-10℃～+40℃，相對濕度＜85%(25℃)，海拔＜4000m

• 制冷劑類型：R22環保制冷劑

• 裝置容量：＜1.5kVA

• 設備重量：100kg

• 外形尺寸：150cm×60cm×130cm

四、恒溫恒濕機組系統實驗裝置的基本配置及功能

1. 控制臺結構

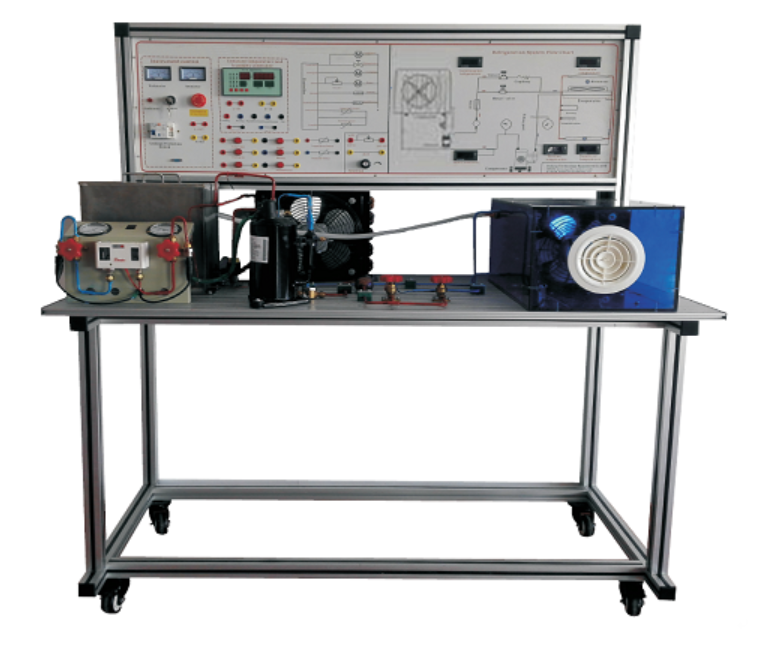

采用工業鋁型材結合亞光彩色噴繪工藝，造型現代美觀。上層布置空氣循環系統，直觀展示機組結構；正面設有電源控制及測量儀表功能板。底部配備四個帶剎車萬向輪，便于恒溫恒濕機組系統實驗裝置的移動與固定。

2. 電源系統

單相三線220V交流電源供電，配備漏電保護器，通過啟停開關控制總電源，確保恒溫恒濕機組系統實驗裝置用電安全。

3. 測量儀表系統

• 4-20MA溫濕度傳感器2只，溫度測量范圍-40℃～+120℃，濕度測量范圍0%～100%

• 高精度真空壓力表2只（精度2.5級），量程覆蓋-0.1MPa～3.5MPa，實時監測制冷系統壓力參數

4. 智能控制系統

• 壓力控制器1只，實時監測高低壓側壓力，具備自動保護功能

• 智能恒溫恒濕控制系統，實現精確環境控制

5. 空氣處理機組

包含粗效過濾器、蒸汽噴管、表冷器、加熱器和風機等完整組件，展現恒溫恒濕機組系統實驗裝置的完整空氣處理流程。

6. 制冷系統

由2匹全封閉壓縮機、風冷冷凝器、干燥過濾器、毛細管、表冷器和加液閥組成專業制冷系統。

7. 加濕系統

采用蒸汽發生器和蒸汽噴管組合，實現精確濕度控制。

8. 加熱系統

PPT加熱組件，提供穩定的溫度調節能力。

五、恒溫恒濕機組系統實驗裝置實驗項目

通過恒溫恒濕機組系統實驗裝置，可完成以下重要實驗項目：

1. 恒溫恒濕機組系統實驗裝置工作原理深入理解

2. 恒溫恒濕機組系統實驗裝置空氣調節運行工況實驗

3. 電氣自動控制系統原理與實操

4. 制冷系統工作原理及性能分析

5. 除濕系統工作原理與效率測試

6. 加熱系統工作原理及控制策略

7. 制冷、加熱、除濕綜合應用關系研究

8. 溫度、濕度傳感器的應用與校準

9. 恒溫恒濕機組系統實驗裝置故障診斷與維修實訓
