產品概述

多功能家用電子產品電氣控制綜合實訓裝置是嚴格依據《中華人民共和國教育行業標準（電子技術應用專業儀器設備配備標準）》和教育部"振興21世紀職業教育課程改革和教材建設規劃"的教學要求而研制的高端教學設備。本裝置緊密結合家用電氣設備調試與維修職業崗位的技能要求，專為職業學校的教學和實訓需求設計開發，是一款集多種功能于一體的先進多功能家用電子產品電氣控制綜合實訓裝置。

設備功能特點

1. 完善的電源與保護系統：本多功能家用電子產品電氣控制綜合實訓裝置配備智能記時器功能，提供直流電源5V/2A輸出，以及0～30V/0～2A連續可調直流電源。裝置集成多量程智能直流電壓表（500V）、直流電流表（5A）、精密電壓表（DC 30V）和精密電流表（DC 3A），并具有漏電短路保護（16A）和過載保護裝置（7A），確保教學安全。

2. 開放式實訓設計：采用敞開式實訓板結構，板上印有完整的安裝線路圖、測試點和調整點，使多功能家用電子產品電氣控制綜合實訓裝置的操作更加直觀便捷。

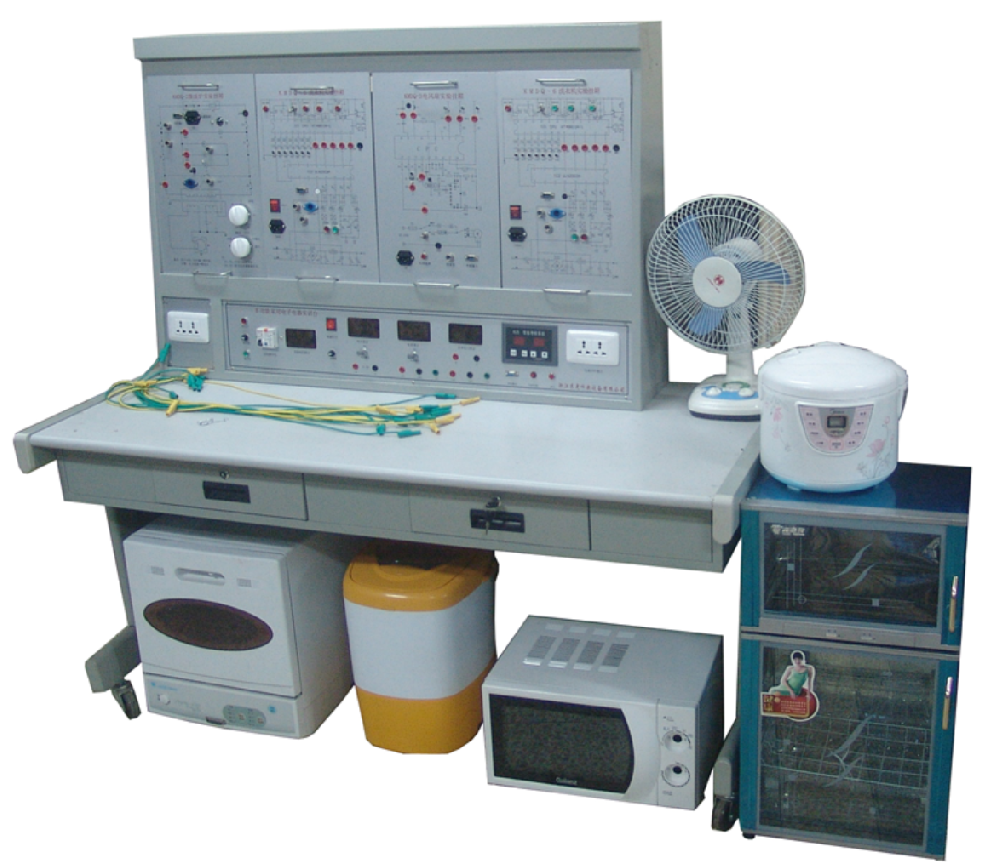

3. 多功能一體化配置：集電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動洗衣機、全自動洗碗機等多種常用家用電器于一體的組合設計。整套多功能家用電子產品電氣控制綜合實訓裝置由實訓臺組件、實訓桌和各實訓單元及配套實訓實物組成，實訓電路板增設智能故障點考核系統，支持計算機或答題器進行智能化考核。

實訓項目

通過多功能家用電子產品電氣控制綜合實訓裝置，學生可完成以下核心實訓內容：

1. 電子電風扇結構拆卸分析、元器件識別檢測、常見典型故障分析排除

2. 微電腦控制電飯鍋結構拆卸分析、元器件識別檢測、常見典型故障分析排除

3. 微波爐結構拆卸分析、元器件識別檢測、常見典型故障分析排除

4. 電子消毒柜結構拆卸分析、元器件識別檢測、常見典型故障分析排除

5. 全自動洗衣機結構拆卸分析、元器件識別檢測、常見典型故障分析排除

6. 全自動洗碗機結構拆卸分析、元器件識別檢測、常見典型故障分析排除

設備參數指標

技術要求及主要參數：

• 工作電源：AC220V±5% 50HZ

• 安全保護：漏電保護（動作電流≤30MA），過電流保護，熔斷器保護

• 最大輸入額定功率：1200W

• 環境溫度：－10℃~60℃

• 實訓臺結構：鋁型材框架鐵質雙層亞光密紋噴塑結構，高密度耐磨桌面板

• 電源配置：交流電源220V 50Hz（帶過流保護），直流電源可調、固定輸出

• 實訓掛件：鐵質雙層亞光密紋噴塑結構，鋁塑面板

多功能家用電子產品電氣控制綜合實訓裝置能夠完成機電類、電熱類、電磁類家電產品的電氣原理實訓，可設置常見電氣故障，完全符合國家安全標準。

智能考試系統

1. 集中監控功能：計算機可同時監控1-126臺多功能家用電子產品電氣控制綜合實訓裝置

2. 故障設置能力：已預設60多個故障點，滿足多樣化考核需求

3. 試卷管理：具備發卷、收卷功能，支持單臺和全部實驗臺清零

4. 智能檢測：自動檢測各實訓裝置的通訊聯機狀態

5. 成績管理：生成學生個人成績單，統計分析考核情況

6. 安全權限：設有系統密碼保護，支持密碼修改

7. 輸出功能：支持成績打印，具備答題次數限制

8. 互動答題：配備智能答題器，實現師生數據交換

實訓掛件詳細功能

1. 智能控制電飯鍋模塊

• 微電腦控制電飯鍋常用元器件、控制芯片、顯示器件的認識與檢測

• 結構認識與拆裝實訓

• 能量轉化與溫度傳導原理分析

• 加熱、保溫轉換工作原理

• 定時加熱、煮飯、保溫設定原理

• 常見故障診斷與維修技術

2. 微波爐模塊

• 主要元器件、控制芯片的認識與檢測

• 結構認識與拆裝實訓

• 加熱原理分析及實物演示

• 微波產生電路故障檢測維修

• 控制電路及定時電路故障維修

• 電壓轉換電路故障處理

• 保護裝置檢測與維修技術

3. 全自動洗衣機模塊

• 常用元器件、傳感器及控制芯片認識和檢測

• 機械結構認識及拆裝實訓

• 進水、排水故障檢測排除

• 洗滌、脫水故障診斷維修

• 程控器檢測技術

• 電機及控制故障處理

• 機械傳動系統故障檢修

4. 電子電風扇模塊

• 結構拆卸分析實訓

• 元器件識別檢測技術

• 典型故障分析排除方法

5. 電子消毒柜模塊

• 結構拆卸分析實訓

• 元器件識別檢測技術

• 典型故障分析排除方法

6. 自動洗碗機模塊

• 常用元器件、傳感器及控制芯片認識和檢測

• 機械結構認識實訓

• 進水、排水故障檢測排除

• 洗滌、脫水故障診斷維修

• 程控器檢測技術

• 電機及控制故障處理

• 機械傳動系統故障檢修
