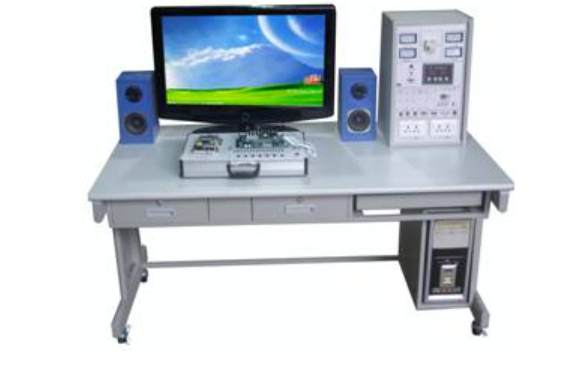

家用電器音視頻實訓考核裝置

家用電器音視頻實訓考核裝置

家用電器音視頻實訓考核裝置是專為高等、中等職業技術院校電子類專業設計的先進教學設備，特別適用于加工制造類的電子電器應用與維修專業以及信息技術類電子技術應用專業。本裝置完美契合《液晶彩色電視機原理與維修》、《液晶彩色電視機維修實訓》等課程的教學需求，同時也可用于技工學校電子類專業的實習培訓。作為職業技能鑒定部門和職業培訓機構的理想選擇，家用電器音視頻實訓考核裝置為家電維修中級、高級培訓提供了完善的考核平臺。

一、家用電器音視頻實訓考核裝置的產品概述

這款創新的家用電器音視頻實訓考核裝置采用模塊化設計理念，緊密結合現代職業教育特點，注重實踐技能培養。裝置通過實物化、互動化的教學方式，為學生提供真實的音視頻家電維修環境，幫助學員深入理解液晶彩色電視機等音視頻設備的工作原理，掌握實用的維修技能。該裝置不僅適用于日常教學，還能滿足職業技能鑒定需求，是提升學生就業競爭力的有效工具。

二、家用電器音視頻實訓考核裝置的突出特點

1. 開放式實訓板設計：采用敞開式實訓板結構，板上配有完整的安裝線路圖、測試點和調整點，布局科學合理，插接方便快捷。這種設計使得家用電器音視頻實訓考核裝置的操作更加直觀便捷。

2. 全方位安全保護系統：配備完善的漏電、短路、過載保護裝置。彩電電源采用冷底板設計并配備隔離變壓器實現雙重保護，內置式行輸出變壓器有效避免高壓觸電危險。單元板上還配有行電壓、行電流輸出表頭顯示，確保教學安全。

3. 高精度測量功能：采用專業儀表進行調整，在清晰度、靈敏度、穩定度等方面均優于常規家電實驗臺，保證了家用電器音視頻實訓考核裝置的測量準確性。

4. 靈活的頻率調節：調諧部分增加了手動調節功能，使實驗操作更加靈活方便，滿足不同教學場景的需求。

5. 智能考核系統：為滿足現代化教學需求，裝置配備了先進的智能考核系統。故障點由教師計算機設置，通過考核系統傳送到學生的實訓單元，學生可使用計算機或單片機答題器進行答題，實現智能化教學管理。

三、家用電器音視頻實訓考核裝置的技術參數

• 輸入電源：單相三線～220V±10% 50Hz

• 工作環境：溫度-10℃～+40℃，相對濕度＜85%(25℃)，海拔＜4000m

• 整機容量：＜300VA

• 安全保護：動作電流≤30mA，動作時間≤0.1s

• 環保標準：所有材料均符合國家相關環保標準

• 外形尺寸：1700mm×900mm×1350mm（長×寬×高）

四、家用電器音視頻實訓考核裝置的系統結構組成

（一）實訓控制屏

采用鐵質雙層亞光密紋噴塑結構，鋁塑面板，包含以下核心部件：

1. 交流電源系統（均帶過流保護）：

• 市電不隔離輸出：220V/50Hz

• 隔離變壓器輸出：220V/50Hz，14.5V/50Hz

• 東芝彩電遙控電源

2. 直流電源系統：±16V/+12V輸出

3. 彩色信號發生器：

• 輸出信號頻率范圍：第12頻道

• 電視信號形式：提供圓、點、格、黑白格、彩色、單色等16種形式

• 輸出接口：視頻、伴音（中頻6.5M）、射頻輸出

• 信號制式：PAL-D/K

4. 智能考核接口單元：集成答題器接口、PC機串行接口、彩電模塊接口

（二）實訓桌結構

采用鋼木結構，配備四個萬向輪和固定調節機構，便于移動和定位。桌面采用防水、防火、耐磨高密度板，設有抽屜和柜門用于存放工具資料。每個家用電器音視頻實訓考核裝置配置兩張塑鋼學生凳。

（三）液晶顯示系統

32英寸液晶顯示器，對比度600：1，亮度500cd/m2，反應時間＜16ms，確保優質的視覺體驗。

（四）實訓組件系統

由液晶彩電模塊和智能實訓考核系統組成：

1. 液晶彩電實訓模塊：

• 智能故障轉換接口單元

• 開關穩壓電路單元

• 逆變器背光驅動電路單元

• 遙控及本機鍵盤控制單元

• 視頻信號處理單元

• 音頻輸出單元

• AD模數轉換單元

• 內置設故排故系統

2. 智能實訓考核系統：

• 教師機控制平臺

• 智能實訓考核板（內置式）

• 智能考核系統軟件

• 智能答題器（240×128點陣液晶顯示屏）

• 支持自動評分、成績管理、時間控制等功能

五、家用電器音視頻實訓考核裝置的實訓項目

通過家用電器音視頻實訓考核裝置，學生可完成以下核心實訓內容：

1. 液晶電視主要元器件結構原理認知與分析

2. 各單元電路組成及工作原理深入理解

3. 電子調諧器的測量與分析技術

4. 遙控及本機鍵盤控制系統的測量分析

5. 視頻信號處理流程的完整測量

6. 音頻信號處理流程的詳細分析

7. AD模數轉換控制測量技術

8. 開關穩壓電路測量與故障分析

9. 逆變器背光驅動電路測量技術

10. DVD機等家用音視頻電器維修方法掌握
