機械制圖陳列柜（鐵柜）
產品概述
機械制圖陳列柜（鐵柜）是專為大中專院校、職業院校機械類專業制圖教學設計的先進教學設備，也適用于其他相近專業的教學參考。該設備旨在突出培養學生畫圖能力和看圖能力這條主線，增強機械專業學生對理論學習的理解，加深對機械制圖應用范圍的認識。機械制圖鐵柜陳列柜 采用優質材料制造，工藝精湛，教學直觀，能顯著提高教學效果，是現代機械制圖課程技能實訓考核的理想設備。
機械制圖陳列柜（鐵柜）主要特點與配置
控制臺配置
機械制圖陳列柜 的控制臺配置齊全，包含機械工程制圖仿真軟件（內含121件動畫）和硬件各一套，P4電腦主機1臺，以及17寸顯示器1臺，為教學提供全面的軟件和硬件支持。
控制軟件與方式
控制軟件采用機械工程制圖陳列柜專用播放軟件，能實現多種圖像演示動作，支持前進、后退、停止、步進、循環等多種播放方案，也可實現任選和順序動作?？刂品绞届`活，可通過鼠標和電腦遙控器進行控制，方便教師操作。
柜體結構與尺寸
機械制圖鐵柜陳列柜 的柜體采用SPCC冷扎板焊接而成，板材厚度1.0mm，堅固美觀。表面經過中溫磷化防銹漆、平光漆處理，采用靜電噴涂技術，耐用性強。陳列柜尺寸為1250×430×1780mm（部分型號為1200×530×1850mm），上下柜整體采用彩色塑鋼制作，造型美觀，堅固耐用。
模型與文字注釋
模型材料采用進口有機板和硬聚氯制造，文字與圖表注釋全部采用激光噴繪寫真，經壓塑機整張平鋪而成，演示形象逼真，教學直觀，節約學時。
機械制圖陳列柜（鐵柜）各柜詳細內容

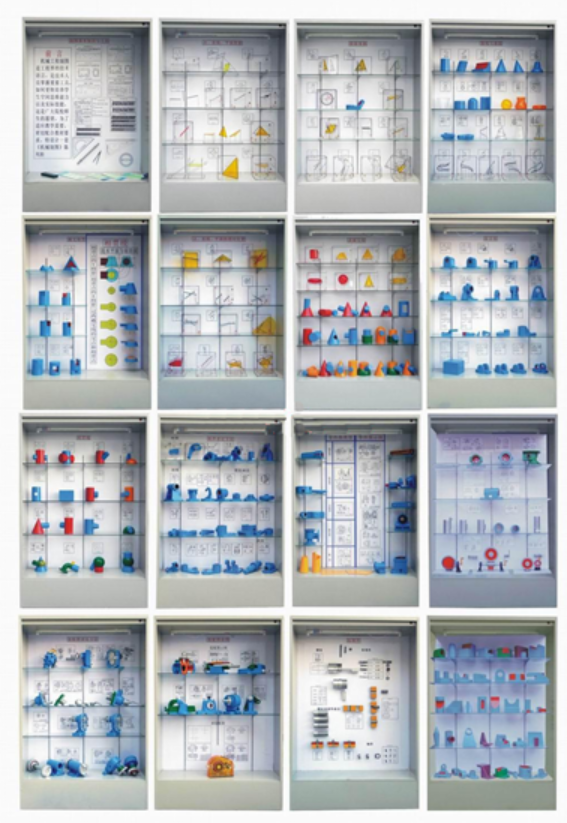

機械制圖陳列柜（鐵柜）通常包含16個柜子，每個柜子涵蓋機械制圖的不同知識點，具體內容如下：
| 柜號 | 主題 | 主要內容（部分列舉） |
|---|---|---|
| 第一柜 | 制圖基本知識與工具 | 圖紙幅面尺寸、圖框格式、規定比例、標準字體、繪圖工具（鉛筆、圓形量角器、比例尺、三角尺等） |
| 第二柜 | 點、直線、平面的投影 | 點的三面投影、投影面平行線、平面投影的特性、中心投影法、正投影法等 |
| 第三柜 | 點、直線、平面的相對位置 | 兩點的相對位置、平行兩直線的投影、交叉兩直線的投影、一般位置直線的投影圖等 |
| 第四柜 | 投影變換 | 換面法投影、一般位置直線變換成投影面垂直線、一般位置平面變換成投影面垂直面等 |
| 第五柜 | 曲面與曲線 | 斜置的圓柱、斜圓錐、組合回轉體示例、球的截交線、圓柱截交線等 |
| 第六柜 | 截交相貫 | 圓柱開槽的投影、半圓球切槽的投影、三棱錐的投影、圓柱與圓臺的相貫線等 |
| 第七柜 | 相貫線 | 兩圓柱正交相貫、圓柱與圓錐相貫、圓柱穿孔的相貫線、相貫線的特殊情況等 |
| 第八柜 | 表面交線 | 正六棱柱投影、圓柱的投影、圓錐的投影、圓球的投影、立體表面交線實例模型等 |
| 第九柜 | 組合體 | 組合體的組合形式、組合體的分類（切割型、疊加型、綜合型）、看組合體視圖等 |
| 第十柜 | 機件表達方法 | 視圖、剖面、簡化畫法、剖視（局部剖視、階梯剖、旋轉剖等） |
| 第十一柜 | 零件圖概述 | 跟刀架、手輪、端蓋、蝸輪減速箱、閥蓋、搖臂等典型零件 |
| 第十二柜 | 零件圖、齒輪、鍵、彈簧 | 鍵的形式（平鍵、花鍵等）、齒輪傳動（圓柱齒輪、錐齒輪、蝸桿蝸輪）、彈簧（壓縮彈簧、拉伸彈簧等） |
| 第十三柜 | 裝配圖表達方法 | 三星齒輪傳動機構、折角閥、滑動軸承、銑刀頭、機用虎鉗等 |
| 第十四柜 | 裝配圖讀圖 | 齒輪油泵、銑床尾座、車床尾架、減速箱等 |
| 第十五柜 | 標準件及其它 | 常用標準螺紋、螺紋緊固件（螺栓、螺釘、螺母、墊圈）、軸承、焊接件、展開圖等 |
| 第十六柜 | 習題集模型 | 支架、軸承蓋等若干件模型，用于習題練習和考核 |
機械制圖鐵柜陳列柜的應用與優勢
機械制圖陳列柜（鐵柜） 廣泛應用于大中專職業學校、職業崗位前技能培訓等領域。其優勢主要體現在：
教學直觀：通過實物模型和圖文注釋，直觀展示機械制圖的各項知識點，加深學生理解。
節約學時：形象逼真的演示能提高教學效率，節約教學時間。
堅固耐用：柜體采用優質冷扎板制造，表面經過防銹處理，模型材料耐用，使用壽命長。
靈活控制：配套軟件支持多種演示方式，操作簡便，滿足不同教學需求。
