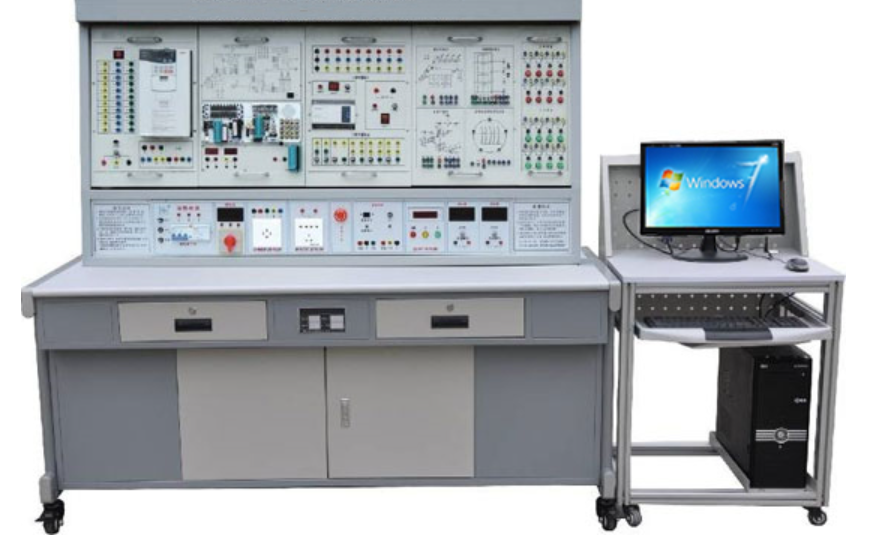

工業自動化綜合實驗考核裝置
工業自動化綜合實驗考核裝置作為職業院校、技工院校培養電氣自動化、機電一體化等技術技能人才的核心設備，以“模塊化架構、多技術融合、全場景考核”為核心優勢，深度貼合《智能制造發展規劃》《職業技能等級認定規范》等政策要求，助力學員從“基礎操作”到“工業現場應用”的能力躍升。裝置集成PLC、單片機、變頻器、觸摸屏等工業級器件，覆蓋邏輯控制、傳動系統、工業網絡、智能檢測等核心技能模塊，是院校開展“理實一體化”教學、高級工/技師考核、企業崗前培訓的“一站式”解決方案。
一、工業自動化綜合實驗考核裝置核心優勢：教學需求與工業場景的雙向賦能
區別于傳統實訓設備，該綜合實驗考核裝置以“貼近產業需求、支持多維考核”為目標，通過四大核心設計實現教學效能的全面升級：
（一）模塊化架構：靈活組合，適配多階段教學與考核需求
裝置采用模塊式掛箱結構，核心組件（PLC主機、單片機、變頻器、觸摸屏、電機驅動等）均以獨立掛箱形式集成，支持快速更換與功能擴展。例如：
基礎教學：通過PLC實訓模擬掛箱（SX1-SX12）開展“搶答器控制”“交通燈控制”等基礎實訓；
綜合考核：更換為單片機實訓掛箱（DP-01至DP-08），可完成“存儲器塊清零”“串行口通訊”“溫度過程控制”等高級考核項目；
創新拓展：增配工業物聯網模塊，可實現“PLC+變頻器+觸摸屏+云平臺”的協同控制考核。
這種模塊化設計不僅降低了設備更新成本，更滿足了院?！盎A(chǔ)-綜合-創新”分層教學與“初級工-高級工-技師”階梯式考核的需求。
（二）多技術融合：覆蓋工業自動化的核心技術鏈
裝置集成PLC、單片機、變頻器、觸摸屏四大核心技術模塊，支持多技術協同實訓與考核，具體包括：
PLC技術：數字量/模擬量I/O控制、順序控制、PID調節、通信協議（RS485/MODBUS）；
單片機技術：I/O擴展、A/D-D/A轉換、串行通訊、實時時鐘、溫度控制；
傳動控制：變頻器多段速調速、伺服/步進電機定位控制、直流電機調速；
人機交互：觸摸屏組態（LED顯示、曲線跟蹤）、PLC-觸摸屏-變頻器三方通信。
通過多技術融合實訓，學員可掌握工業自動化系統的“設計-安裝-調試-維護”全流程能力，為勝任智能制造崗位奠定基礎。
（三）全場景考核：從技能操作到系統設計的立體評估
裝置配套60+實訓項目，覆蓋“基礎操作-綜合應用-創新設計”全技能鏈，并內置考核功能（如實訓過程數據記錄、錯誤程序診斷、系統運行評價），具體包括：
基礎考核：PLC認知（軟硬件結構、基本指令）、單片機I/O口操作、變頻器參數設置；
綜合考核：PLC控制四層電梯（實物）、單片機溫度過程控制、變頻器恒壓供水模擬；
創新考核：基于PLC的自動送料裝車系統設計、單片機與CPLD協同實驗、工業組態動態監控。
考核過程支持“操作規范性+程序正確性+系統穩定性”多維度評分，符合國家職業標準與技能鑒定要求。
（四）工業級安全：從硬件防護到軟件監控的雙重保障
裝置配備多重安全設計，確保實訓與考核過程的安全性：
硬件防護：鐵質雙層亞光密紋噴塑控制屏、防火防水實訓桌、高絕緣安全插座；
軟件監控：單片機全程監控過載/短路軟截止保護、電壓/電流型漏電保護（≤30mA/0.1s）；
應急設計：故障告警與復位功能（排除故障后重啟電源），避免設備損壞與人員傷亡。
二、工業自動化綜合實驗考核裝置技術參數與配置清單：工業級標準的硬核支撐
為滿足職業教育的嚴苛教學需求，裝置在電源、環境適應性、安全保護及硬件配置上均達到工業級標準：
（一）核心技術參數
| 參數類別 | 具體指標 |
|---|---|
| 輸入電壓 | 三相四線制～380V±10% 50Hz |
| 工作環境 | 溫度-5℃～+40℃，相對濕度＜85%（25℃） |
| 裝置容量 | ＜1.5KVA |
| 外形尺寸 | 1800mm×750mm×1680mm |
| 安全保護 | 電壓型/電流型漏電保護、單片機監控軟截止保護、高絕緣安全插座 |
（二）核心硬件配置（部分關鍵組件）
| 序號 | 名稱 | 型號/規格 | 功能說明 |
|---|---|---|---|
| 1 | 控制屏主體 | 鐵質雙層亞光密紋噴塑+鋁合金面板 | 集成電源、信號源、測試儀表及安全保護功能，支持50臺批量分控 |
| 2 | PLC主機 | 三菱FX1N-40mR | 24路數字輸入/16路數字輸出，集成RS485通訊模塊，支持CC-Link總線擴展 |
| 3 | 單片機實訓掛箱（DP-05） | 含步進電機驅動、溫度控制、數字頻率計 | 支持單片機與傳感器、執行器的協同控制，覆蓋“溫度采集-算法處理-電機調節”全流程 |
| 4 | 變頻器 | 三菱FR-S540 0.75kW | 支持多段速控制、PID調節及RS485通信，適配電機調速、傳送帶控制等場景 |
| 5 | 觸摸屏 | 5.7英寸256色彩色觸摸屏 | 支持PLC數據可視化、界面組態（如溫度PID控制畫面），實現人機交互操作 |
| 6 | 工控組態軟件 | MCGS嵌入式組態環境 | 實時生成實訓動態棒圖（如電機轉速、溫度變化），支持歷史數據存儲與曲線分析 |
三、工業自動化綜合實驗考核裝置實訓項目：對接產業需求的全技能培養體系
裝置配套實訓項目嚴格對標《電氣自動化設備安裝與維修》《機電技術應用》等國家職業標準，從“基礎操作”到“系統設計”層層遞進，具體包括：
（一）基礎技能實訓：夯實工業控制底層能力
PLC基礎：PLC認知（軟硬件結構、基本指令）、PLC仿真實訓（虛擬接線與程序調試）；
單片機基礎：存儲器塊清零、二進制-BCD碼轉換、P1口輸入輸出實驗；
傳動基礎：三相電機點動/自鎖/正反轉控制、直流電機調速、變頻器面板操作。
（二）綜合技能實訓：工業場景的協同控制
PLC+變頻器：變頻器多段速選擇、PID調速（恒壓供水模擬）、PLC通信控制變頻器；
PLC+觸摸屏：觸摸屏LED控制、溫度PID控制畫面組態、PLC-觸摸屏-變頻器三方通信；
單片機+傳感器：溫度傳感器數據采集、步進電機驅動、IC卡讀寫實驗。
（三）高階技能實訓：工業系統的設計與創新
復雜系統控制：四層電梯（實物）綜合控制、加工中心（實物）刀庫換刀控制、電鍍生產線時序控制；
智能檢測與優化：基于PLC的自動送料裝車系統設計、單片機溫度過程控制模擬、工業組態動態監控；
創新項目開發：基于PLC的智能分揀裝置設計、單片機與CPLD協同實驗、物聯網模塊擴展應用。
