機械設計、課程設計示教陳列柜
產品概述
機械設計、課程設計示教陳列柜是一款專為機械設計與制造專業學生設計的綜合性教學輔助設備。該陳列柜以典型減速器為核心展示內容，重點突出了傳動方案比較、裝配圖設計過程以及裝配圖設計錯誤分析等關鍵教學環節。其設計旨在通過直觀的實物展示和深入的原理分析，顯著增強學生對機械設計理論的理解，培養其在實際設計工作中的實用性技能與創新思維，為培養高素質機械設計人才提供有力支持。
性能規格特點
智能化模型展示與穩定運行：陳列柜中的每個模型都配備了指示燈和詳盡的創新原理分析及設計過程文字說明。電動模型采用微電機驅動，支持手控開關和單板機驅動兩種模式，經過嚴格測試，可連續運轉1小時無卡死現象，確保教學演示的流暢性與可靠性。
便捷的控制與清晰的語音解說：設備支持遙控控制功能，方便教師遠程操作。其內置的語音解說系統聲音宏亮，確保在100平方米的教學空間內都能清晰聽到，有效提升了信息傳遞效率和教學體驗。
可靠的電氣性能：陳列柜的輸入電壓為交流200V，功率400W，符合一般教學場所的電氣標準，運行穩定安全。
優質的柜體材料與設計：柜內板面采用超豪華鋁塑夾層板，美觀且耐用。柜內大標牌采用中英文對照，滿足了國際化教學的需求。柜體門采用鋼化玻璃，既保證了展示效果，又確保了安全性。柜體上部配備照明日光燈，使模型展示更加清晰直觀。
人性化結構與工藝：柜體底部通常裝有萬向輪，方便移動定位。柜背設有對開門，便于設備的維護與維修。柜下部設有儲物柜箱，可用于存放單個模型、實驗箱及相關文檔，保持了教學環境的整潔有序。模型材料多采用鋁合金、有機玻璃與工程塑料制作，工藝精湛，展示形象逼真。
陳列柜內容詳解

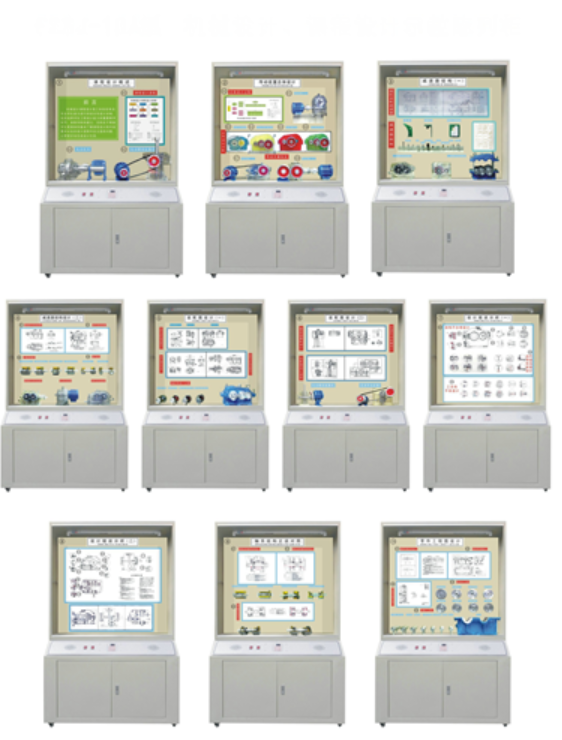

該機械設計、課程設計示教陳列柜通常由十個柜組成，內容全面覆蓋了機械設計課程的核心知識點，具體內容如下：
| 柜號 | 主題 | 主要內容 |
|---|---|---|
| 第一柜 | 課程設計概述 | 前言牌、課程設計教材介紹；電動絞車、電動螺旋起重機的實物展示；課程設計進程、設計任務書的詳細說明。 |
| 第二柜 | 傳動裝置總體設計 | 總體設計進程、設計任務書（方案3）的展示；傳動方案的擬定（方案1、方案2）及傳動比合理分配的說明。 |
| 第三柜 | 減速器結構（一） | 一級圓柱齒輪減速器裝配圖、二級圓柱齒輪減速器裝配圖及實物展示；一級圓柱齒輪減速器（方形）；減速器附件介紹。 |
| 第四柜 | 減速器結構（二） | 圓錐-圓柱齒輪減速器裝配圖、蝸桿-齒輪減速器裝置圖及實物展示；電動機齒輪減速器；小錐齒輪軸系結構、蝸桿軸系結構的詳細介紹。 |
| 第五柜 | 裝配圖設計（一） | 圓柱齒輪減速器裝配圖設計的第一階段、第二階段、第三階段草圖展示；軸結構設計過程的詳細說明；圓錐-圓柱齒輪減速器（含1級和2級減速器實物）、蝸桿減速器（含風冷上置式和水冷下置式減速器實物）的展示。 |
| 第六柜 | 裝配圖設計（二） | 螺旋起重機裝配設計、變速傳動裝置的裝配圖及設計過程的展示；電動螺旋起重機裝配圖、變速傳動裝置裝配圖。 |
| 第七柜 | 設計錯誤分析（一） | 結構不合理的設計、潤滑和密封不適當設計、工藝不良設計等常見設計錯誤的詳細分析。 |
| 第八柜 | 設計錯誤分析（二） | 設計錯誤綜合分析、錯誤分類說明，以及綜合錯誤改正圖例的展示，幫助學生深入理解并避免類似錯誤。 |
| 第九柜 | 零件工作圖設計 | 軸零件工作圖的正、誤比較說明；軸加工工藝過程、箱體零件圖及實物的展示；齒輪工作圖及齒輪加工工藝的詳細說明。 |
| 第十柜 | 軸系結構正誤對照 | 圓柱齒輪軸系結構、圓錐齒輪軸系結構、蝸輪蝸桿軸系結構的正誤對照模型展示，直觀展示正確設計與常見錯誤。 |
教學應用與價值
機械設計、課程設計示教陳列柜是現代化機械工程教育中不可或缺的重要設備。它通過實物展示、動態演示和錯誤分析相結合的方式，將抽象的機械設計原理變得具體化、可視化，極大地激發了學生的學習興趣。
提升實踐認知能力：通過觀察和比較各種減速器模型、傳動方案以及正誤對照的軸系結構，學生能夠深化對機械結構、工作原理和設計要點的理解。
培養嚴謹設計思維：專門的設計錯誤分析單元能夠幫助學生識別設計中常見的誤區，培養其嚴謹、細致的設計習慣，提高解決實際工程問題的能力。
促進創新意識：陳列柜不僅展示了經典的設計，還包含創新原理分析，有助于引導學生開拓思維，探索新的設計思路和方法。
適應多元化教學需求：其中英文對照的標牌和靈活的遙控操作方式，使其能夠適應不同層次的教學需求，包括雙語教學和環境較大的實驗室
