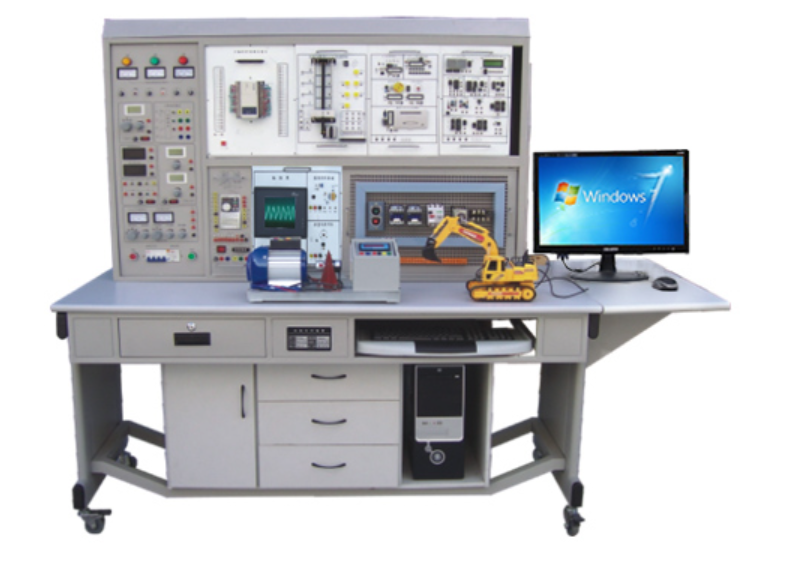

工業自動化綜合實訓裝置
工業自動化綜合實訓裝置作為職業院校、技工院校培養電氣自動化、機電一體化等技術技能人才的核心設備，以“模塊化設計、工業級配置、全場景覆蓋”為核心優勢，深度貼合《智能制造發展規劃》《職業技能提升行動方案》等政策導向，助力學員從“理論學習者”向“工業現場工程師”快速轉型。裝置集成PLC、變頻器、觸摸屏、伺服/步進電機等工業級器件，覆蓋邏輯控制、傳動系統、工業網絡等核心技能模塊，是院校開展“理實一體化”教學、高級工考核、企業崗前培訓的“一站式”解決方案。
一、工業自動化綜合實訓裝置核心優勢：工業級場景與教學需求的深度融合
區別于傳統實訓設備，該綜合實訓裝置以“貼近工業現場、支持復雜技能培養”為目標，通過四大核心設計實現教學效能的跨越式提升：
（一）模塊化架構：靈活組合，適配多場景教學需求
裝置采用模塊式掛箱結構，核心組件（PLC主機、變頻器、觸摸屏、電機驅動等）均以獨立掛箱形式集成，支持快速更換與功能擴展。例如，通過更換PLC實訓模擬掛箱（SX1-SX12），可靈活切換“搶答器控制”“四層電梯控制”“機械手操作”等實訓項目；通過增配網孔板及器件掛箱，可模擬工業現場電氣柜布局，實現從“器件選型”到“系統調試”的全流程訓練。這種模塊化設計不僅降低了設備更新成本，更滿足了院?！盎A(chǔ)實訓-綜合實訓-創新實訓”的分層教學需求。
（二）工業級配置：從器件到功能的企業級標準
裝置核心器件均選用行業主流品牌（如三菱FX1N-40mR PLC、FR-S540變頻器、5.7英寸觸摸屏），并配備光碼盤測速系統、伺服/步進電機驅動等工業級組件，完全還原工廠自動化控制柜的操作場景。例如：
PLC模塊：支持?jǐn)?shù)字量/模擬量輸入輸出（24入/16出+2路模擬量輸入/1路輸出）、RS485通信及CC-Link總線擴展；
變頻器模塊：集成RS485通訊接口，支持多段速控制、PID調節及工頻/變頻切換；
伺服系統：600W交流伺服電機+驅動器，可實現高精度位置控制與速度調節；
安全保護：除配備電壓/電流型漏電保護器外，更搭載單片機全程監控的過載/短路軟截止保護功能，確保設備與人身安全。
（三）全場景實訓：從基礎技能到工業4.0的進階覆蓋
裝置配套60+實訓項目，覆蓋“PLC編程-傳動控制-工業網絡-智能系統”全技能鏈，具體包括：
基礎技能：PLC認知（軟硬件結構、基本指令）、電工電子（與/或/非邏輯、定時器/計數器）、電機控制（點動/自鎖/正反轉/Y-△啟動）；
綜合技能：變頻器參數設置（多段速、PID調節）、觸摸屏組態（LED顯示、曲線跟蹤）、伺服/步進電機定位控制（直線運動軌跡規劃）；
高階技能：PLC與變頻器/觸摸屏通信（RS485/MODBUS）、工業組態軟件應用（動態棒圖實時監控）、典型工業場景模擬（四層電梯、機械手、電鍍生產線）。
（四）智能化支持：從實訓管理到數據追蹤的全流程賦能
裝置標配PLC仿真實訓軟件與工控組態軟件，支持：
虛擬預實訓：通過FLASH虛擬環境實現PLC接線錯誤檢查、程序調試及運行模擬，降低硬件損耗；
動態數據監控：組態軟件可實時生成實訓數據棒圖（如電機轉速、溫度變化），支持歷史數據存儲與曲線分析；
遠程教學管理：結合物聯網技術，可通過手機/電腦遠程查看實訓臺運行狀態（如電源開關、電壓電流值），并接收異常報警（如過載、短路）。
二、工業自動化綜合實訓裝置技術參數與配置清單：工業級標準的硬核保障
為滿足職業教育的嚴苛教學需求，裝置在電源、環境適應性、安全保護及硬件配置上均達到工業級標準：
（一）核心技術參數
| 參數類別 | 具體指標 |
|---|---|
| 輸入電壓 | 三相四線制～380V±10% 50Hz |
| 工作環境 | 溫度-5℃～+40℃，相對濕度＜85%（25℃） |
| 裝置容量 | ＜1.5KVA |
| 外形尺寸 | 1800mm×750mm×1680mm |
| 安全保護 | 電壓型/電流型漏電保護（≤30mA/0.1s）、單片機監控軟截止保護、高絕緣安全插座 |
（二）核心硬件配置（部分關鍵組件）
| 序號 | 名稱 | 型號/規格 | 功能說明 |
|---|---|---|---|
| 1 | 控制屏主體 | 鐵質雙層亞光密紋噴塑+鋁合金面板 | 集成電源、信號源、測試儀表及安全保護功能，支持50臺批量分控 |
| 2 | PLC主機 | 三菱FX1N-40mR | 24路數字輸入/16路數字輸出，集成RS485通訊模塊，支持CC-Link總線擴展 |
| 3 | 變頻器 | 三菱FR-S540 0.75kW | 支持多段速控制、PID調節及RS485通信，適配電機調速、傳送帶控制等場景 |
| 4 | 觸摸屏 | 5.7英寸256色彩色觸摸屏 | 支持PLC數據可視化、界面組態（如溫度PID控制畫面），實現人機交互操作 |
| 5 | 伺服系統 | 600W交流伺服電機+驅動器 | 支持高精度位置控制，適配直線運動軌跡規劃、機械手定位等工業場景 |
| 6 | 實訓掛箱 | SX1-SX12（含搶答器、電梯、機械手等模塊） | 覆蓋工業控制典型場景，支持學員自主設計實驗方案，培養系統集成能力 |
三、工業自動化綜合實訓裝置實訓項目：對接企業需求的全技能培養體系
裝置配套實訓項目嚴格對標《電氣自動化設備安裝與維修》《機電技術應用》等國家職業標準，從“基礎操作”到“系統集成”層層遞進，具體包括：
（一）PLC基礎技能實訓：夯實編程與邏輯控制根基
認知實訓：PLC軟硬件結構拆解、基本指令（LD/AND/OR）練習、程序下載與調試；
仿真訓練：通過PLC仿真實訓軟件實現虛擬接線（錯誤檢查）、程序運行模擬（如搶答器邏輯驗證）。
（二）PLC模擬控制實訓：典型場景的邏輯與指令應用
簡單控制：數碼顯示、天塔之光（閃爍/流水型）、音樂噴泉（聲效聯動）；
順序控制：十字路口交通燈（路況信號響應）、裝配流水線（工件流轉時序）；
復雜控制：四節傳送帶（貨物流量調節）、多種液體混合（比例控制+攪拌定時）。
（三）PLC實物控制實訓：工業現場的操作與調試
電機控制：直線運動位置識別（光碼盤測速）、步進電機軌跡規劃（同步帶驅動）；
設備集成：井道電梯（樓層顯示+自動開關門）、挖土機（PLC+微機協同控制）。
（四）PLC高級技能實訓：系統設計與綜合應用
電氣控制：三相電機點動/自鎖/正反轉控制、Y-△啟動（手動/自動切換）；
系統調試：C620車床電氣線路故障排查、電鍍生產線（溶液浸泡時序控制）。
（五）PLC+變頻器+觸摸屏綜合實訓：工業網絡的協同控制
變頻器應用：多段速選擇、PID調速（恒壓供水模擬）、無級調速（模擬量控制）；
通信聯動：PLC與變頻器RS485通信（正反轉控制）、觸摸屏與PLC數據交互（溫度PID畫面）；
網絡集成：基于MCGS的現場總線通信（多設備協同）、PLC控制變頻器閉環調速。
